壓力容器中最常用的鋼(gang)(gang)種(zhong)為低(di)合(he)(he)金鋼(gang)(gang)強(qiang)(qiang)度鋼(gang)(gang)Q345(16MnR),它(ta)比普通低(di)合(he)(he)金高強(qiang)(qiang)度結構鋼(gang)(gang)Q345(16Mn)具(ju)有更高的強(qiang)(qiang)韌性(xing)，且化(hua)學(xue)成分(fen)和力學(xue)性(xing)能(neng)穩定性(xing)高，可焊性(xing)強(qiang)(qiang)。

 由于Q345(16MnR)鋼具有較高的強韌性，因此，對鋼種的元素含量有不同的要求，尤其是S(硫）、P(磷）含量，硫是鋼中的有害元素，它是在煉鋼時由礦石和燃料帶進鋼種的雜質。硫只能溶于鋼液中，在固態鐵中幾乎不能溶解，而是以FeS夾雜的形式存于固態鋼種。硫(liu)的最大危害是導致鋼在熱加工時開裂，這種現象稱為熱脆。磷(lin)同樣是鋼中的有害元素，它也是在煉鋼時由礦石和生鐵等煉鋼原料帶入的。無論在高溫還是在低溫，磷在鐵中具有較大的溶解度，所以鋼中的磷一般都固溶于鐵中，磷有很強的固溶強化作用，它使鋼的強度、硬度顯著提高。但它會導致鋼材塑性和韌性下降，使鋼材在低溫或常溫時出現“冷脆”現象。硫、磷(lin)等雜質還會提高鋼材的回火脆性傾向。因此，Q345(16MnR)鋼中硫(liu)、磷元素的含量較低，這樣不僅增加了Q345(16MnR)鋼延性斷裂的能量，降低了回火脆性，而且提高了其潔凈程度，降低了脆性轉變溫度。

 由于壓力容器(qi)事故的危害性(xing)(xing)很大，因此必須保(bao)證壓力容器(qi)用鋼Q345（16MnR)不能有(you)缺陷，質量(liang)要穩定(ding)。為了保(bao)證Q345(16MnR)鋼的化學成(cheng)分和力學性(xing)(xing)能的穩定(ding)性(xing)(xing)，對生產(chan)出的Q345(16MnR)鋼材的檢(jian)驗(yan)批量(liang)要求更高。

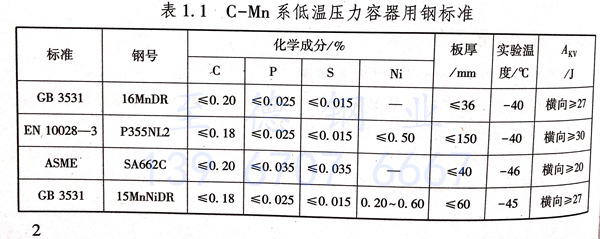

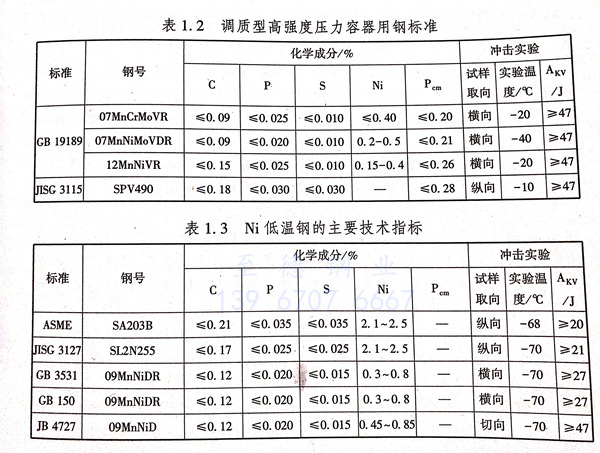

 在較低(di)的(de)溫度(du)下，常選用(yong)C-Mn、調質(zhi)高強(qiang)度(du)及Ni(鎳）系低(di)溫鋼作為壓(ya)力(li)容(rong)器用(yong)鋼，如表(biao)1.1~表(biao)1.3所(suo)列。

 304不銹鋼作為應用最為廣泛的一種Cr-Ni(鉻－鎳）不(bu)銹鋼(gang)，也是壓力容器常用鋼，具有良好的耐蝕性、耐熱性、低溫強度和力學特性，沖壓、彎曲等熱加工性好，無熱處理硬化現象（使用溫度－196~800℃),在大氣中耐腐蝕等。符合GB 24511-2009《承壓設備用不銹鋼鋼板及鋼帶》標準要求的304不銹鋼板，可以制造壓力容器。

 根據特種設備安全(quan)技(ji)術規(gui)范，壓力容(rong)器需要定(ding)(ding)期檢(jian)驗，一般(ban)壓力容(rong)器應(ying)用3年后應(ying)該進行(xing)首次(ci)定(ding)(ding)期檢(jian)驗。這(zhe)對(dui)于(yu)(yu)壓力容(rong)器的安全(quan)使用起(qi)到了很(hen)好的保障，但是對(dui)于(yu)(yu)用戶而言(yan)，檢(jian)驗時需停(ting)工停(ting)產(chan)，給用戶帶來了較大的經濟損失，特別是對(dui)于(yu)(yu)石油化工企業。

 近年來，雙相(xiang)不銹鋼成為一些石油化工企業壓力容器用鋼的首選，雙相不銹鋼其組織構成為鐵素體（α相）和奧氏體（γ相）兩相，通過正確控制化學成分和熱處理工藝，可使雙相不銹鋼兼有鐵素體不銹鋼和奧氏體不銹鋼的優點。與鐵素體相比，雙相不銹鋼塑性、韌性更高，無室溫脆性、耐晶間腐蝕性能和焊接性能均顯著提高，同時還保持有鐵素體不銹鋼的475℃脆性以及導熱系數高、超塑性等特點。與奧氏體不銹鋼相比，雙相不銹鋼強度高且耐晶間腐蝕和耐氯化物應力腐蝕有明顯提高。雙相不銹鋼將奧氏體不銹鋼所具有的優良韌性和焊接性，與鐵素體不銹鋼所具有的較高強度和耐氯化物應力腐蝕性能結合在一起，在動載或靜載條件下，均比奧氏體不銹鋼具有更高的能量吸收能力。這對于結構件應付突發事故（如沖撞、爆炸等）具有實際應用價值，正是這些優越的性能使雙相不銹鋼作為可焊接的結構材料發展迅速，在石油、化工以及軍事領域都得到了廣泛的應用，也引起了科研工作者對雙相不銹鋼應力腐蝕敏感性的關注。

 近十幾年來，由(you)于(yu)現(xian)代(dai)工(gong)業(ye)技術(shu)的(de)(de)(de)(de)飛躍發展，雙相(xiang)(xiang)不(bu)(bu)(bu)(bu)銹(xiu)鋼(gang)(gang)越來越被(bei)人們所重(zhong)視，特(te)別在(zai)化(hua)工(gong)、石油(you)(you)、煤氣(qi)、煤油(you)(you)、釀酒(jiu)、造(zao)紙、核電(dian)(dian)、火電(dian)(dian)等(deng)行業(ye)的(de)(de)(de)(de)應(ying)(ying)用日益廣(guang)泛(fan)。主(zhu)要原因：首先，傳統的(de)(de)(de)(de)奧氏體不(bu)(bu)(bu)(bu)銹(xiu)鋼(gang)(gang)經(jing)常遭到晶間腐蝕(shi)(shi)(shi)(shi)、應(ying)(ying)力(li)(li)(li)腐蝕(shi)(shi)(shi)(shi)、點蝕(shi)(shi)(shi)(shi)、縫隙腐蝕(shi)(shi)(shi)(shi)等(deng)各(ge)種(zhong)腐蝕(shi)(shi)(shi)(shi)和(he)(he)破壞(huai)，而(er)(er)在(zai)這(zhe)方面(mian)人們對(dui)(dui)雙相(xiang)(xiang)不(bu)(bu)(bu)(bu)銹(xiu)鋼(gang)(gang)又有了新的(de)(de)(de)(de)認識(shi)，雙相(xiang)(xiang)不(bu)(bu)(bu)(bu)銹(xiu)鋼(gang)(gang)在(zai)上述各(ge)腐蝕(shi)(shi)(shi)(shi)類(lei)型(xing)(xing)中表現(xian)出(chu)極強(qiang)的(de)(de)(de)(de)抗腐蝕(shi)(shi)(shi)(shi)能(neng)力(li)(li)(li)；其次，雙相(xiang)(xiang)不(bu)(bu)(bu)(bu)銹(xiu)鋼(gang)(gang)有極好的(de)(de)(de)(de)力(li)(li)(li)學性(xing)能(neng)，其強(qiang)度(du)為一般奧氏體不(bu)(bu)(bu)(bu)銹(xiu)鋼(gang)(gang)的(de)(de)(de)(de)2倍，且(qie)有良(liang)好的(de)(de)(de)(de)韌性(xing)，根據其強(qiang)度(du)高(gao)的(de)(de)(de)(de)優點，可(ke)通過降(jiang)低(di)(di)(di)(di)產(chan)(chan)品(pin)厚度(du)來降(jiang)低(di)(di)(di)(di)產(chan)(chan)品(pin)成本(ben)，實(shi)現(xian)經(jing)濟性(xing)。因工(gong)作(zuo)關系(xi)，筆者參(can)與(yu)了數(shu)臺雙相(xiang)(xiang)不(bu)(bu)(bu)(bu)銹(xiu)鋼(gang)(gang)壓(ya)力(li)(li)(li)容(rong)器(qi)的(de)(de)(de)(de)設計、制(zhi)造(zao)工(gong)作(zuo)，對(dui)(dui)雙相(xiang)(xiang)不(bu)(bu)(bu)(bu)銹(xiu)鋼(gang)(gang)壓(ya)力(li)(li)(li)容(rong)器(qi)制(zhi)造(zao)有一點粗淺的(de)(de)(de)(de)認識(shi)：雙相(xiang)(xiang)不(bu)(bu)(bu)(bu)銹(xiu)鋼(gang)(gang)在(zai)化(hua)工(gong)、煤氣(qi)化(hua)、石油(you)(you)工(gong)業(ye)和(he)(he)海洋領域中得到日益廣(guang)泛(fan)的(de)(de)(de)(de)應(ying)(ying)用，原因在(zai)于(yu)其顯著的(de)(de)(de)(de)抗孔蝕(shi)(shi)(shi)(shi)、抗應(ying)(ying)力(li)(li)(li)腐蝕(shi)(shi)(shi)(shi)的(de)(de)(de)(de)能(neng)力(li)(li)(li)，較高(gao)的(de)(de)(de)(de)屈(qu)服強(qiang)度(du)，良(liang)好的(de)(de)(de)(de)塑性(xing)，良(liang)好的(de)(de)(de)(de)低(di)(di)(di)(di)溫沖擊(ji)性(xing)能(neng)，導熱系(xi)數(shu)大、線膨脹系(xi)數(shu)小、可(ke)焊性(xing)好、熱裂傾向小等(deng)特(te)點。本(ben)書是(shi)在(zai)針對(dui)(dui)數(shu)臺雙相(xiang)(xiang)不(bu)(bu)(bu)(bu)銹(xiu)鋼(gang)(gang)制(zhi)壓(ya)力(li)(li)(li)容(rong)器(qi)的(de)(de)(de)(de)制(zhi)造(zao)過程(cheng)進行監督(du)檢驗后，對(dui)(dui)材料特(te)性(xing)和(he)(he)制(zhi)造(zao)工(gong)藝(yi)特(te)點進行的(de)(de)(de)(de)總(zong)結(jie)。應(ying)(ying)用雙相(xiang)(xiang)不(bu)(bu)(bu)(bu)銹(xiu)鋼(gang)(gang)制(zhi)備(bei)壓(ya)力(li)(li)(li)容(rong)器(qi)時(shi)(shi)，其超強(qiang)的(de)(de)(de)(de)抗腐蝕(shi)(shi)(shi)(shi)能(neng)力(li)(li)(li)是(shi)最大特(te)點，其好處在(zai)于(yu)：由(you)于(yu)其強(qiang)度(du)一般是(shi)奧氏體不(bu)(bu)(bu)(bu)銹(xiu)鋼(gang)(gang)的(de)(de)(de)(de)2倍，其產(chan)(chan)品(pin)厚度(du)可(ke)以(yi)大幅度(du)降(jiang)低(di)(di)(di)(di)，可(ke)降(jiang)低(di)(di)(di)(di)成本(ben)，同(tong)時(shi)(shi)還(huan)可(ke)以(yi)減少焊接工(gong)作(zuo)量和(he)(he)焊接材料的(de)(de)(de)(de)消耗，減少探(tan)傷時(shi)(shi)長，減輕(qing)設備(bei)重(zhong)量，對(dui)(dui)于(yu)大型(xing)(xing)設備(bei)而(er)(er)言可(ke)以(yi)降(jiang)低(di)(di)(di)(di)運送及安(an)裝的(de)(de)(de)(de)成本(ben)，有很好的(de)(de)(de)(de)經(jing)濟效益。
