某大學對022Cr22Ni5Mo3N 雙相不銹鋼鋼焊接接頭應力腐蝕進行試驗，為氣田集輸管的設計、制造和維護提供了可靠的理論依據。

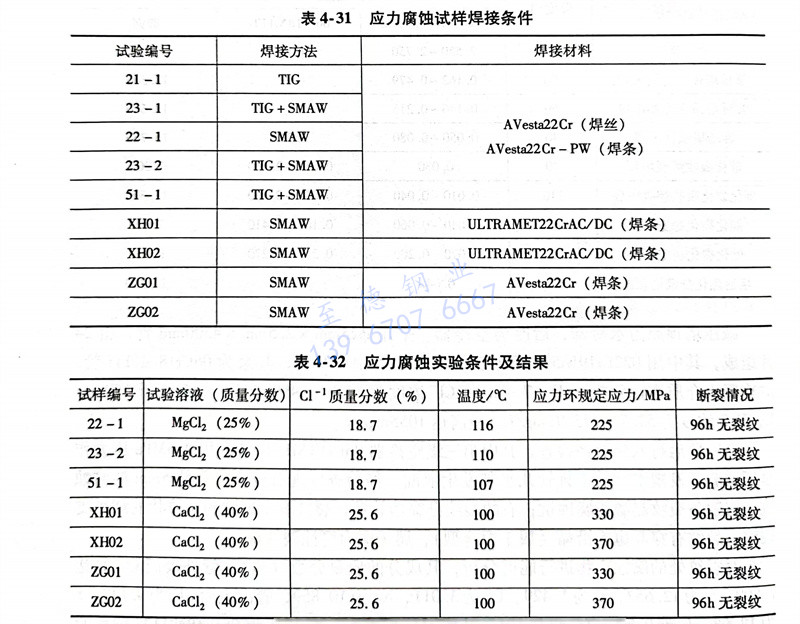

  試驗材料選用022Cr22Ni5Mo3N雙相(xiang)不銹鋼，經過鑄造和熱軋，再經過1050℃，1h的固溶處理，最后進行水淬。試樣為φ6mm的圓鋼，按TIG、SMAW、TIG＋SMAW等三種焊接方法焊接成9組，最后用不同廠家焊接材料的焊接試樣上取樣加工成焊接試樣，試樣焊接條件見表4-31。

  應(ying)(ying)力(li)(li)腐(fu)蝕(shi)(shi)試(shi)(shi)驗(yan)在美(mei)國某公司的應(ying)(ying)力(li)(li)環(huan)試(shi)(shi)驗(yan)系統(tong)中(zhong)進行(xing)，按(an)ASTM G36標準(zhun)進行(xing)應(ying)(ying)力(li)(li)環(huan)腐(fu)蝕(shi)(shi)試(shi)(shi)驗(yan)，標準(zhun)介質為溶(rong)液(ye)25％MgCl2，在溶(rong)液(ye)中(zhong)經過(guo)96h應(ying)(ying)力(li)(li)環(huan)試(shi)(shi)驗(yan)后，所得(de)到的應(ying)(ying)力(li)(li)腐(fu)蝕(shi)(shi)結(jie)果見表4-32。說明022Cr22Ni5Mo3N雙相不銹鋼在試(shi)(shi)驗(yan)條件下具有(you)良好的抗應(ying)(ying)力(li)(li)腐(fu)蝕(shi)(shi)性能，可在氣田(tian)集輸(shu)管網工程中(zhong)應(ying)(ying)用(yong)。
