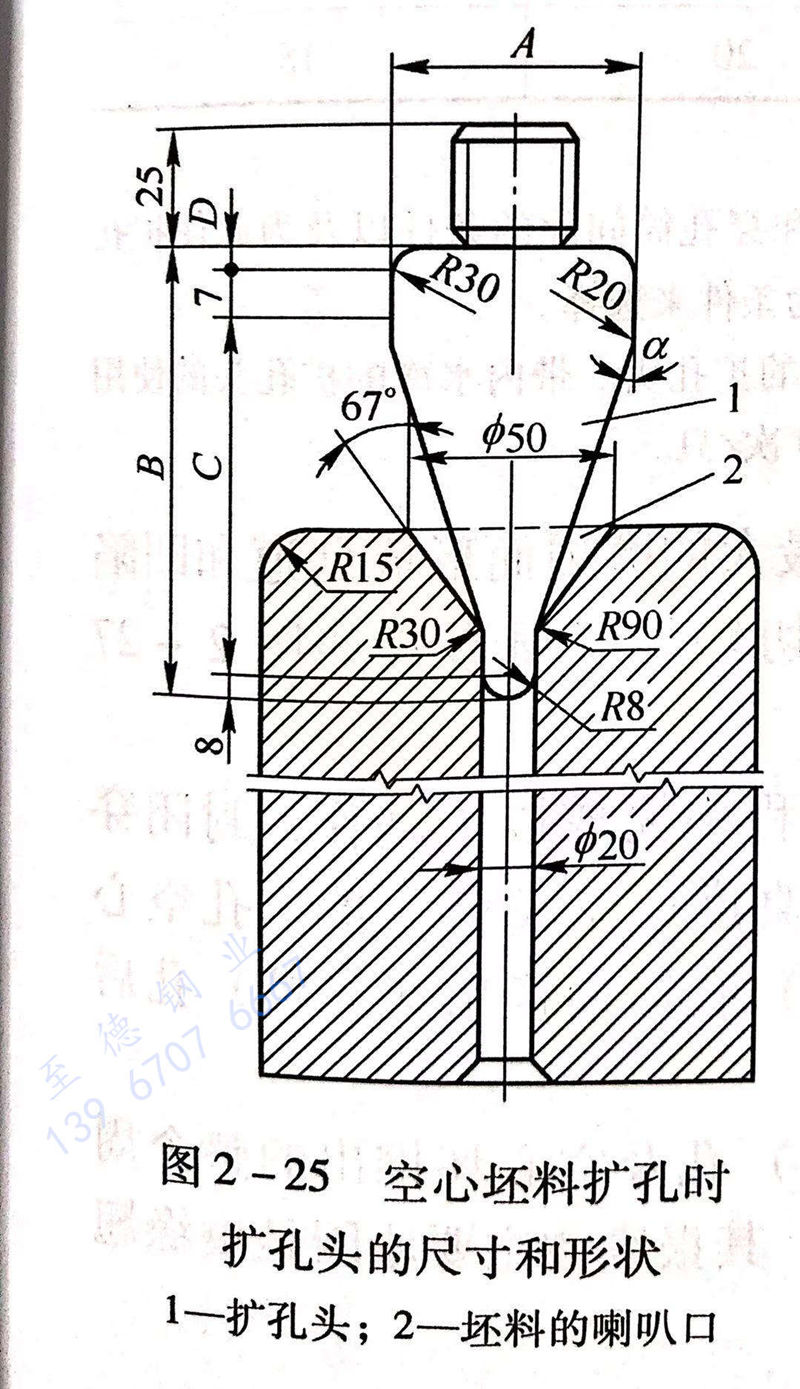

為了獲得高精度幾何尺寸的空心坯，浙江至德鋼業有限公司采用預鉆孔坯料的香蕉視頻app下載蘋果版:不銹鋼管擴孔工藝。與穿孔工藝相比較，擴孔工藝的特點主要是采用鉆有小直徑通孔的坯料。擴孔過程中空心坯不鐓粗，坯料被送入穿孔筒之后，將玻璃纖維束或擴孔潤滑墊放進坯料上端面的圓錐形中心孔內（圖2-25),并在坯料的上端面撒上玻璃粉，再用特殊形狀的擴孔頭（圖2-25),對準坯料的孔向下推進，直至壞料下端產生沖余。在整個擴孔過程中，下支承桿被鎖緊在下極限位置上。圖2-25所示為空心坯料擴孔時，擴孔頭的尺寸和形狀。

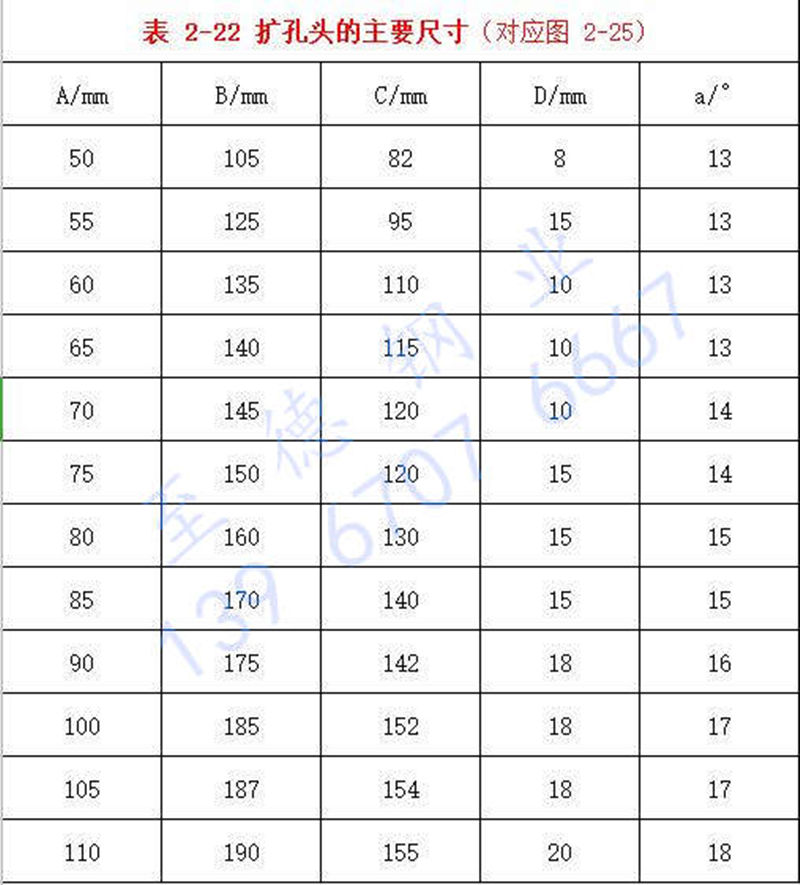

 穿(chuan)孔(kong)桿上的擴(kuo)孔(kong)頭(tou)在(zai)預鉆孔(kong)內移(yi)動，保證了(le)(le)擴(kuo)孔(kong)后空(kong)心(xin)(xin)坯(pi)(pi)的同心(xin)(xin)度。為了(le)(le)我得高合(he)金鋼、難(nan)變(bian)形材(cai)料的空(kong)心(xin)(xin)坯(pi)(pi)一般都(dou)采用擴(kuo)孔(kong)工藝。這是因(yin)為此類材(cai)料的變(bian)形抗力大，穿(chuan)孔(kong)困難(nan)，或會引起穿(chuan)后空(kong)心(xin)(xin)坯(pi)(pi)過大的壁厚不均。推薦的擴(kuo)孔(kong)頭(tou)尺寸列(lie)于表2-22。

注：1. 來自尼科波爾(er)南方鋼管廠(chang)的(de)經驗。

      2. 擴孔(kong)(kong)(kong)頭的其余尺寸，根據擴孔(kong)(kong)(kong)過程中金屬(shu)完全充滿坯料和穿孔(kong)(kong)(kong)筒間(jian)隙(xi)的條(tiao)件(jian)(jian)以及(ji)為此使(shi)擴孔(kong)(kong)(kong)頭和金屬(shu)之間(jian)在整個流動過程中保持潤滑劑(ji)的連續提供為條(tiao)件(jian)(jian)來選擇。

     3. 在試驗中，采用3C:2W8V鋼制(zhi)造的(de)無(wu)水(shui)(shui)冷卻和(he)帶(dai)內(nei)水(shui)(shui)冷的(de)擴(kuo)孔頭。帶(dai)內(nei)水(shui)(shui)冷的(de)擴(kuo)孔頭的(de)使用壽命比無(wu)水(shui)(shui)冷擴(kuo)孔頭的(de)壽命高(gao)6~8次／只，達(da)到80~100次／只。

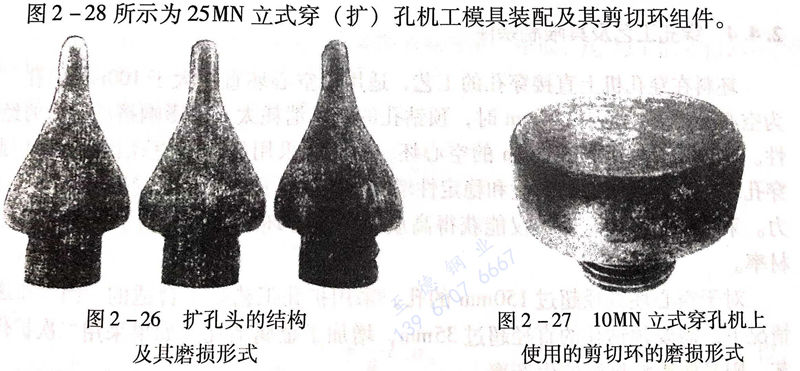

  在坯料的擴孔(kong)過程(cheng)中，擴孔(kong)頭的錐形表(biao)面受(shou)到最(zui)大的磨損而形成(cheng)劃道和凹陷缺陷，如圖2-26所示(shi)。立式穿(chuan)孔(kong)機上使用的剪切環的磨損形式如圖2-27所示(shi)。

 剪(jian)切環和支承頭的作(zuo)用是在坯料穿(chuan)（擴(kuo)(kuo)）孔(kong)(kong)過程中完(wan)成(cheng)以(yi)下(xia)動作(zuo)：封閉(bi)穿(chuan)（擴(kuo)(kuo)）孔(kong)(kong)筒(tong)內襯的下(xia)端面(mian)，減小穿(chuan)（擴(kuo)(kuo)）孔(kong)(kong)余料的高度；完(wan)成(cheng)穿(chuan)（擴(kuo)(kuo)孔(kong)(kong)空心坯下(xia)端面(mian)的定型；剪(jian)斷穿(chuan)（擴(kuo)(kuo)）孔(kong)(kong)余料；從穿(chuan)（擴(kuo)(kuo)）孔(kong)(kong)筒(tong)內推出(chu)穿(chuan)擴(kuo)(kuo)孔(kong)(kong)后的空心坯。

 剪切環(huan)和(he)支承頭與加熱(re)到高溫的(de)坯料在穿（擴(kuo)）孔及空心(xin)坯推(tui)出的(de)整(zheng)個同期內(nei)直接(jie)接(jie)觸，一(yi)般的(de)使用壽命為100~150次／只。其報廢的(de)主要原因是棱緣翹(qiao)曲(qu)和(he)焊瘤。

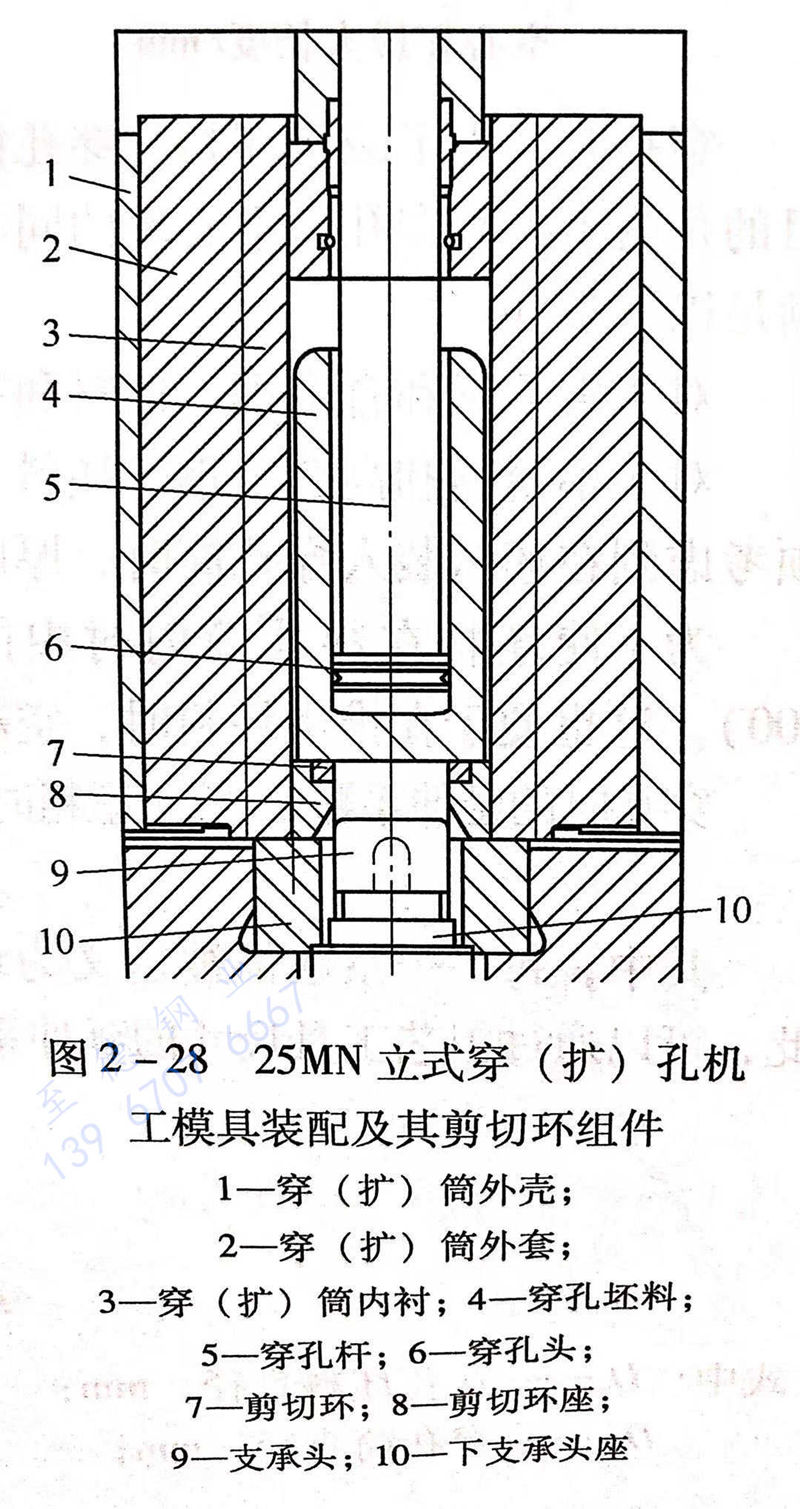

 圖2-28所示為25MN 立(li)式(shi)穿（擴）孔機(ji)工(gong)模具(ju)裝配(pei)及(ji)其剪切環(huan)組(zu)件。

 對(dui)(dui)擴(kuo)孔頭(tou)和剪切(qie)環間隙對(dui)(dui)空心(xin)坯(pi)(pi)端部(bu)質量的(de)(de)影響試驗的(de)(de)結果(guo)認為(wei)，擴(kuo)孔頭(tou)和剪切(qie)環的(de)(de)直徑(jing)差不應該(gai)超過0.6mm,否則將會(hui)導致(zhi)不適當的(de)(de)增大沖余的(de)(de)直徑(jing)，提高金(jin)屬(shu)消耗(hao)系數，并引起空心(xin)坯(pi)(pi)端部(bu)形狀的(de)(de)歪曲。應該(gai)指出(chu)，擴(kuo)孔工藝(yi)(yi)的(de)(de)優(you)點是獲得的(de)(de)空心(xin)坯(pi)(pi)的(de)(de)幾何尺寸準確，由于擴(kuo)孔工藝(yi)(yi)使(shi)用(yong)的(de)(de)坯(pi)(pi)料(liao)長(chang)度比(bi)(bi)較(jiao)長(chang)，穿孔機的(de)(de)生(sheng)產(chan)率比(bi)(bi)較(jiao)高；缺點是坯(pi)(pi)料(liao)金(jin)屬(shu)的(de)(de)消耗(hao)較(jiao)大，成材率比(bi)(bi)較(jiao)低，并且增加(jia)了加(jia)工預鉆孔的(de)(de)設備與人(ren)力，提高了不銹鋼管的(de)(de)生(sheng)產(chan)成本。

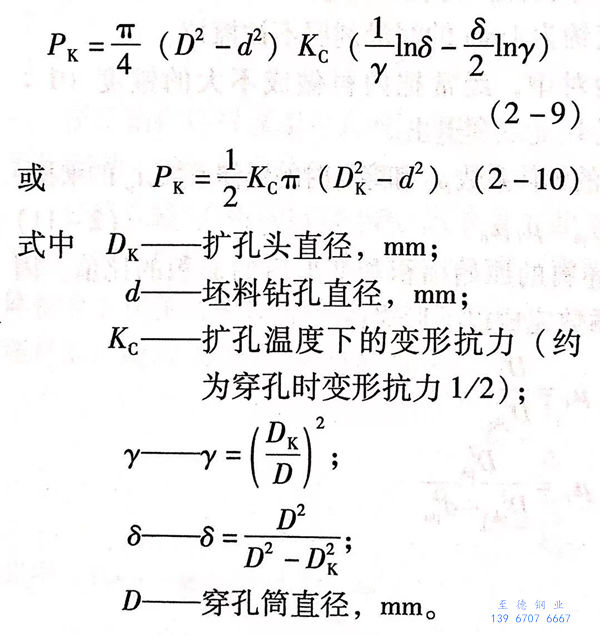

 在預鉆孔坯料(liao)擴(kuo)孔時，擴(kuo)孔力可以按(an)照(zhao)實心坯料(liao)穿孔時，穿孔力計算結果的25~30% 來(lai)取。也可以按(an)式（2-9）或式（2-19）計算：
