022Cr19Ni10、1.4306、S30403、304L不銹鋼是奧氏體超低碳不銹(xiu)鋼(gang)，是在12Cr18Ni9（1Cr18Ni9）鋼的基礎上發展演變起來的鋼，性能類似于12Cr18Ni9（1Cr18Ni9）鋼。與0Cr18Ni9比較碳降低，鎳稍許增加，強度稍低，但其敏化態耐晶間腐蝕能力顯著優于0Cr18Ni9和0Cr18Ni9Ti。常用于制造耐酸介質腐蝕的各種設備、容器、管道和構件。主要用于需焊接且焊接后又不能進行固溶處理的耐蝕設備和部件。

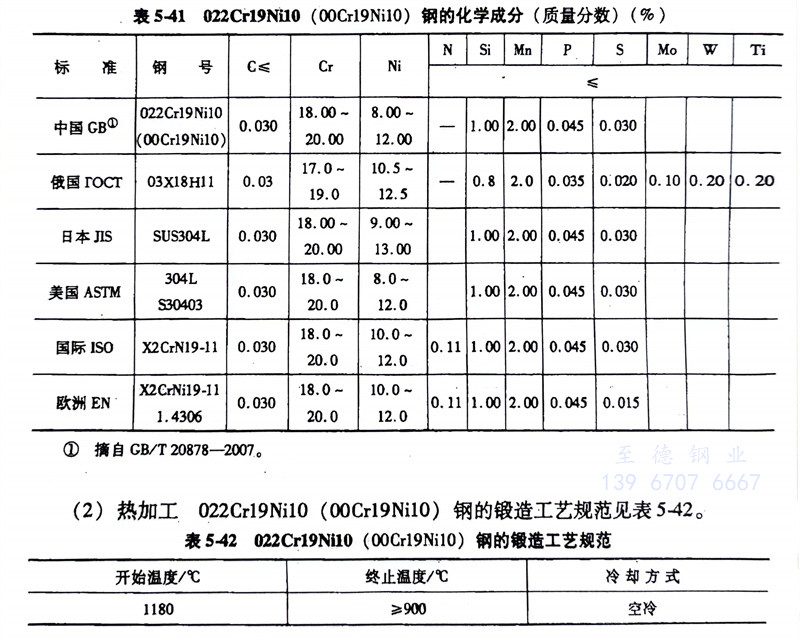

（1）化學成分：香蕉視頻app下載蘋果版:022Cr19Ni10、1.4306、S30403、304L不銹鋼的化(hua)學成(cheng)分見表(biao)5-41。

（2）熱加工： 022Cr19Ni10、1.4306、S30403、304L不銹鋼的鍛造工藝(yi)規范見表5-42。

（3）預備熱處理： 預備熱處(chu)理的過程如下：

      a. 冷(leng)拉坯(pi)料退火：970℃水(shui)冷(leng)。

      b. 冷(leng)拉材中(zhong)間退(tui)火：850℃水冷(leng)。

      c. 消除加工應力退(tui)火(huo)：300～350℃，保溫1～2h，空冷。

（4）固溶處理: 1050～1100℃水冷(leng)或空冷(leng)，硬度≤201HBW。

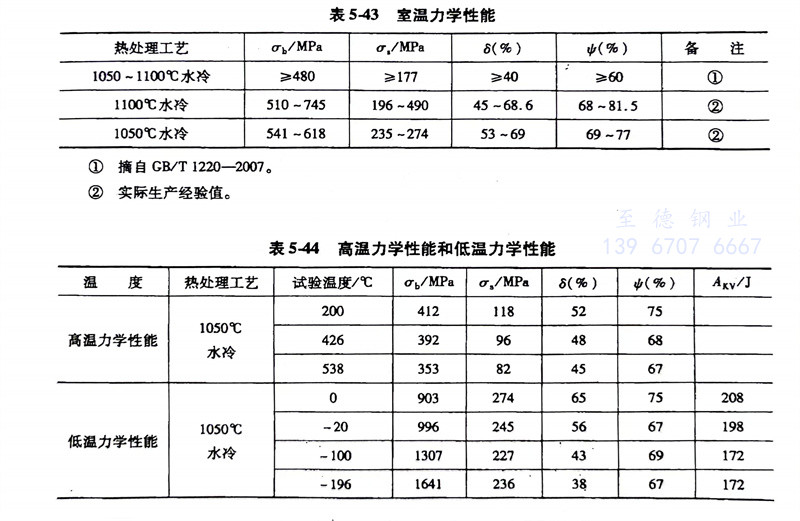

（5）力學性能(neng)：022Cr19Ni10、1.4306、S30403、304L不銹鋼(gang)的力學性能(neng)見表(biao)5-43和(he)表(biao)5-44。

（6）工藝性能： 022Cr19Ni10、1.4306、S30403、304L不(bu)銹鋼具(ju)有良(liang)好的冷、熱加(jia)工(gong)(gong)性能，可采用通(tong)用的各種冷、熱加(jia)工(gong)(gong)工(gong)(gong)藝，但冷加(jia)工(gong)(gong)較(jiao)易產生加(jia)工(gong)(gong)硬化，變形量過大，應作中(zhong)間退火(huo)處(chu)理，以利于(yu)進(jin)一步加(jia)工(gong)(gong)。

（7）焊接： 焊(han)(han)接性(xing)能良(liang)好，焊(han)(han)后(hou)不(bu)需進行熱處理。此鋼用(yong)電(dian)弧(hu)焊(han)(han)、氬(ya)弧(hu)焊(han)(han)后(hou)有良(liang)好的耐蝕性(xing)，不(bu)出現刀口狀腐蝕，建議采(cai)用(yong)A002焊(han)(han)條。

（8）耐蝕性(xing)： 022Cr19Ni10、1.4306、S30403、304L不(bu)銹(xiu)鋼在(zai)鹽中(zhong)的耐(nai)腐蝕數(shu)據(ju)如(ru)下

      a. 在硝銨（任(ren)何濃(nong)度(du)、溫(wen)(wen)度(du)）、硫(liu)銨（濃(nong)度(du)10％，室(shi)溫(wen)(wen)）、硫(liu)酸(suan)鎂(mei)（任(ren)何濃(nong)度(du)、溫(wen)(wen)度(du)）、過(guo)硫(liu)酸(suan)鉀(jia)（濃(nong)度(du)5％，溫(wen)(wen)度(du)34℃）和磷酸(suan)鈉(na)（濃(nong)度(du)5％，溫(wen)(wen)度(du)15.6℃）介質條件下無腐(fu)蝕。

      b. 在(zai)硝酸(suan)鈉(na)（濃度53％、溫度29.5℃）和碳酸(suan)鈉(na)（濃度10％、溫度15.6℃）中(zhong)腐蝕極微（＜0.0007mm/a）。
