17Cr16Ni2、1.4057、431不銹鋼是馬(ma)氏(shi)體不銹鋼，加工性能比14Cr17Ni2（1Cr17Ni2）鋼有明顯改善，而耐酸性基本上和14Cr17Ni2相同。適于制作要求較高強度、韌性和良好耐蝕性的零部件，以及在潮濕介質中工作的承力件。

一、化學成(cheng)分

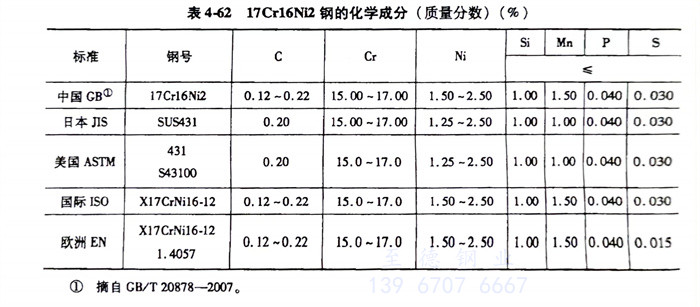

   17Cr16Ni2、1.4057、431不銹(xiu)鋼的化(hua)學成分見表(biao)4-62。

二、熱(re)加工

   17Cr16Ni2、1.4057、431不銹鋼鍛(duan)造工藝規范見表4-63。

三、預備(bei)熱處(chu)理(li)

  預備熱處理的(de)過程如(ru)下：

   1. 低溫退(tui)火：加(jia)熱溫度為660～680℃，爐冷，退(tui)火組織(zhi)為珠光體。

   2. 高溫退(tui)火：加熱溫度為(wei)850～870℃，爐冷，退(tui)火后(hou)硬度≤250HBW。

四、淬火(huo)及回(hui)火(huo)

  17Cr16Ni2、1.4057、431不(bu)銹鋼淬火(huo)溫度(du)為(wei)980～1050℃，油(you)冷或空(kong)冷，硬度(du)為(wei)44～51HRC。回火(huo)溫度(du)為(wei)250～300℃，硬度(du)≥40HRC；回火(huo)溫度(du)為(wei)560～605℃，硬度(du)26~34HRC。

五、力學(xue)性能(neng)

  17Cr16Ni2、1.4057、431不銹(xiu)鋼的力學性能見表4-64。
