非金屬軟墊片系指用非金屬密封材料加工制作的墊片，主要有石棉橡膠板、純聚四氟乙烯板、非石棉纖維橡膠板和橡膠板裁制成的墊片等。


1. 墊片(pian)與法蘭密封面的(de)配合(he)型式

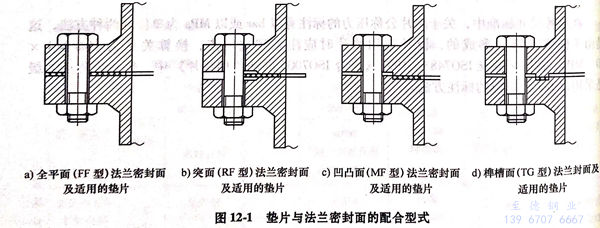

  墊(dian)片與法(fa)蘭密(mi)封面(mian)的配合型(xing)式有4種，如(ru)圖12-1所示。


圖 1.jpg


2. 管法蘭用墊片的(de)型式


  全平面(mian)（代號(hao)為(wei)FF)管法(fa)蘭(lan)用墊(dian)片型式如(ru)圖(tu)12-2所(suo)示(shi)；突(tu)面(mian)（代號(hao)為(wei)RF)、凹(ao)凸面(mian)（代號(hao)為(wei)MF)及榫槽面(mian)（代號(hao)為(wei)TG)管法(fa)蘭(lan)用墊(dian)片型式，如(ru)圖(tu)12-3所(suo)示(shi)。




3. 公(gong)稱壓(ya)力(li)用PN標記的墊片(pian)型式與尺寸


  a. 全平(ping)面管法(fa)蘭用墊(dian)片的(de)型式(shi)如(ru)圖12-2所示(shi)，尺寸(cun)見表12-1.

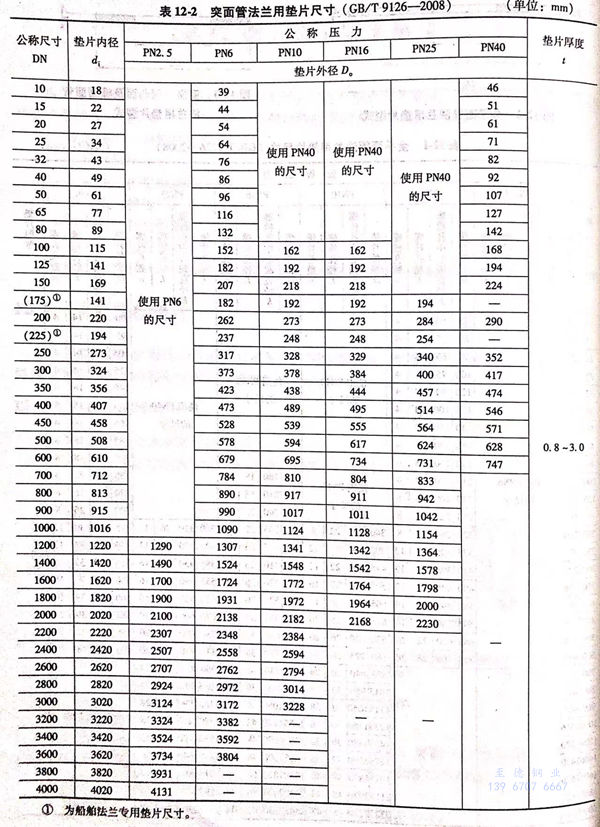

  b. 突面管法蘭用墊片的(de)型式(shi)如圖12-3所示，尺寸(cun)見表(biao)12-2.

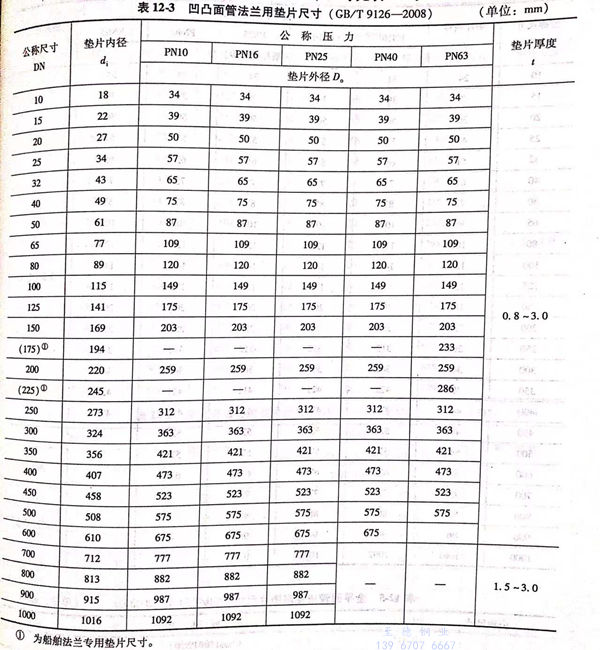

  c. 凹(ao)凸管法蘭用墊片的型式(shi)如圖12-3所示(shi)，尺寸見表12-3.

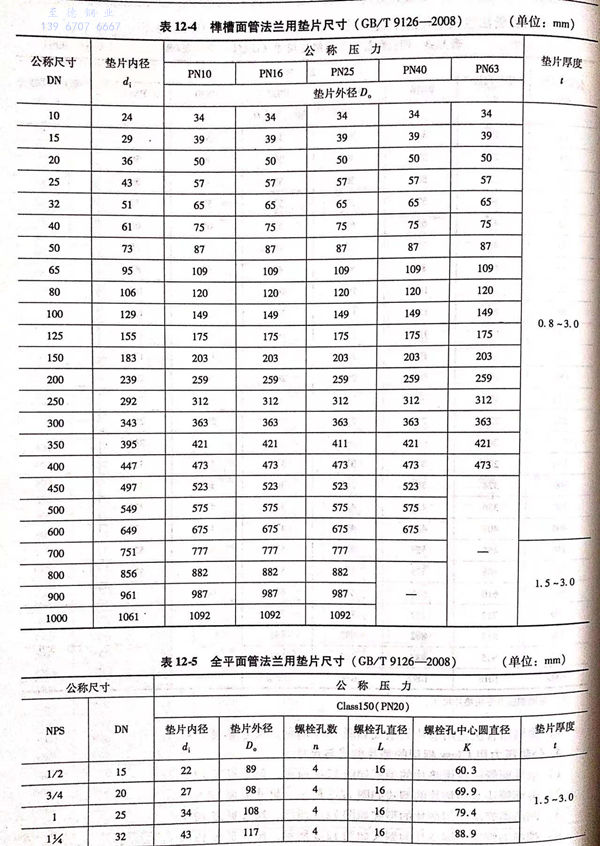

  d. 榫槽面管法蘭(lan)用墊(dian)片的型式如(ru)圖12-3所示，尺寸見表12-4.



4. 公稱壓力用Class標(biao)記的墊片型(xing)式與尺寸(cun)


  a. 全平面管法蘭用(yong)墊片(pian)的型(xing)式如圖12-2所示(shi)，尺寸見表12-5.

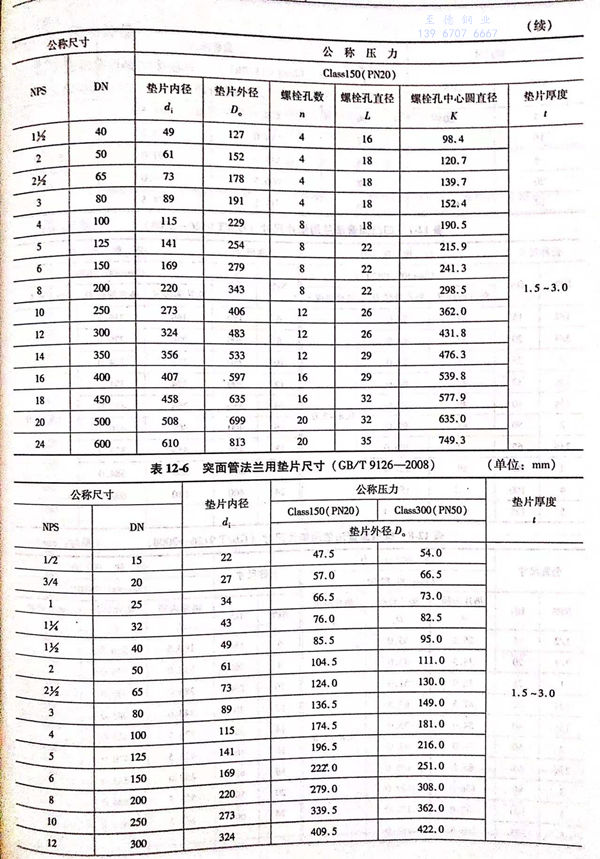

  b. 突面管(guan)法蘭用墊片的型式如圖12-3所示，尺寸見(jian)表12-6.

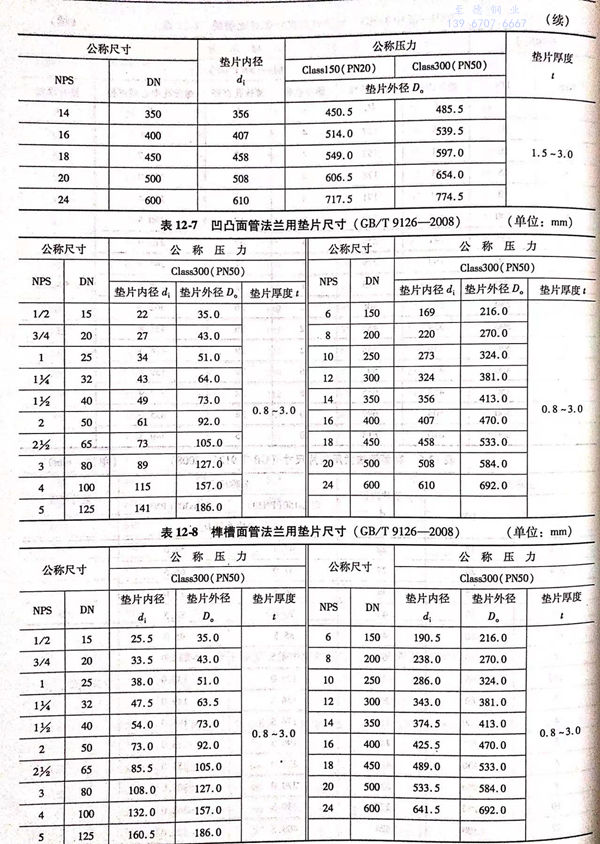

  c. 凹凸(tu)面(mian)管法蘭(lan)用(yong)墊片的型式如圖(tu)12-3所示，尺寸見表12-7.


  d. 榫槽面管法蘭用墊片的型式如圖(tu)12-3所示(shi)，尺寸見(jian)表12-8.
