常用的墊(dian)片可以分為三大類，即非金屬墊片、半金屬墊片和金屬墊片。


1. 非(fei)金屬墊片（Non-metallic Gasket）


 a. 石棉橡膠墊片(pian)（Elastomer with Asbestos Fabric Insertion Gasket）


   ①. 特點:  通過向石棉(mian)中加入不同的(de)添加劑(ji)壓制(zhi)而(er)成(cheng)。在美(mei)國，很多標準(zhun)中都將石棉(mian)制(zhi)品列為致癌物質而(er)禁用，但在世界范圍(wei)內，石棉(mian)仍以(yi)其彈性(xing)好、強度(du)高、耐油性(xing)好、耐高溫、易(yi)獲(huo)得等優點而(er)得到廣泛(fan)應用。


   ②. 適用范(fan)圍： T≤260℃,PN≤2.0MPa、T≤400℃,PN≤4.0MPa (SH3401);（GB/T 539）；用于水、空(kong)氣、氮氣、酸(suan)、堿、油品等介質(zhi)工況(kuang)下(xia)。


 b. 聚四(si)氟乙(yi)烯（PTFE）包覆(fu)墊(dian)片（PTFE Impregnated Asbestos Gasket)


   適(shi)用范(fan)圍：T=-180~200℃；PN≤4.0MPa常用于低溫或者要求干凈的場合。



2. 半金屬(shu)墊片（Semimetallic Gasket）


 半金屬墊(dian)(dian)片有纏繞式墊(dian)(dian)片（Spiral Wound Gas）、金屬包(bao)覆墊(dian)(dian)片（Metallic JacketGasket）和柔性(xing)石墨墊(dian)(dian)片（Flexible Graphite Gasket）三大類。


  a. 纏(chan)繞式墊片


   ①. 特點：纏繞(rao)式墊(dian)片是半(ban)金屬墊(dian)片中最(zui)理想、也是應用最(zui)普遍的(de)墊(dian)片。其(qi)壓(ya)縮回彈性好(hao)、強度(du)高，有利于適(shi)應壓(ya)力和溫度(du)的(de)變化(hua)，能在(zai)高溫、低(di)溫、沖擊(ji)、振動及交變荷載(zai)下保持(chi)良好(hao)的(de)密封(feng)性能。


   ②. 材料：纏繞鋼帶：20、1Cr13、0Cr19Ni9、0Cr18Ni10Ti、0Cr17Ni12Mo2等材料。


 非金屬(shu)纏繞帶(dai)：特制石棉、柔性石墨(mo)帶(dai)和聚四氟乙烯帶(dai)。

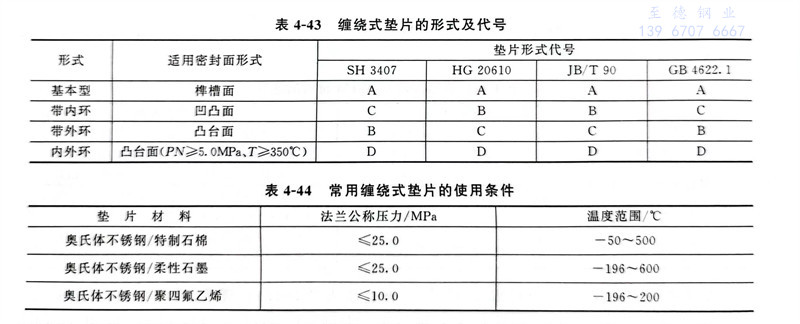

   ③. 適用范圍（表4-43、表4-44）。




 b. 鐵包式(shi)墊片(pian)


  密(mi)封性能不如纏繞(rao)式墊(dian)片，故壓(ya)力管(guan)道中用得不多(duo)，它常用于換熱器封頭等大直徑的法蘭(lan)連接密(mi)封。


 c. 柔性石墨(mo)復(fu)合墊片


   由沖齒或沖孔金屬芯板與膨脹石(shi)墨(mo)粒子復合而(er)成。適用(yong)于突面、凹凸(tu)面和榫槽面法蘭(lan)。



3. 金屬墊片（Metallic Gasket）


  金屬墊片(pian)常用(yong)在高壓力等級法(fa)蘭(lan)上，以承受較高的密(mi)封比壓。常用(yong)的金屬墊片(pian)有平(ping)墊（Flat Gasket）、八角形墊（Octagonal Ring Gasket）和橢圓(yuan)形墊（Oval Ring Gasket）三種。


  金屬平墊(dian)片：常與凸臺(tai)面、凹(ao)凸面、榫槽面法蘭一(yi)起使用(yong)。


  八角形(xing)金(jin)屬(shu)墊片(pian)(pian)和橢圓形(xing)金(jin)屬(shu)墊片(pian)(pian)：常與環槽(cao)面(mian)法(fa)蘭一起使用。與橢圓形(xing)金(jin)屬(shu)墊片(pian)(pian)相比，八角形(xing)金(jin)屬(shu)墊片(pian)(pian)容易加工，故其(qi)應(ying)用較多(duo)。

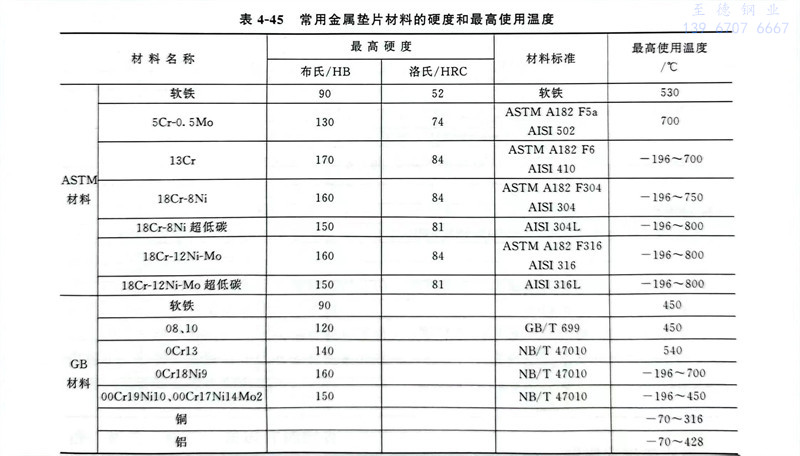

  一般(ban)情況下，金屬墊(dian)片(pian)的(de)材料(liao)應配合法蘭材料(liao)選用，且要求墊(dian)片(pian)硬度(du)(du)比法蘭密(mi)封(feng)面硬度(du)(du)低（不少于30HB）。常用的(de)金屬墊(dian)片(pian)材料(liao)及(ji)其硬度(du)(du)和最高使用溫度(du)(du)見表4-45。
