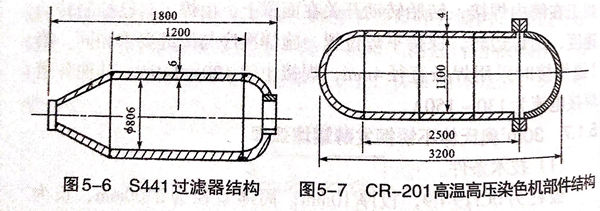

化纖設備S441過濾器結構如圖5-6所示，其(qi)材(cai)質為(wei)1Cr18Ni12Mo2.

 CR-201高溫高壓染色機部件結構如圖5-7所示。其材質為06Cr18Ni11Ti.

1. 焊接設備(bei)

  采用LH-300型等離子弧焊(han)機。焊槍為大電流等離子弧焊槍及對中可調式焊槍。使用的噴嘴為有壓縮段的收斂擴散三孔型。

2. 焊接參數

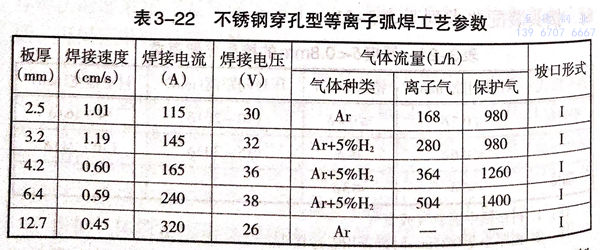

  等離子弧焊(han)焊(han)接參數見(jian)表3-22.

3. 焊接工藝要點

 ①. 坡口形(xing)式為Ⅰ形(xing)。板材經剪床下料，使用丙(bing)酮清除(chu)油污后即可進行裝配(pei)、焊接。

 ②. 接頭裝配(pei)時不(bu)留間隙，使剪(jian)(jian)口(kou)(kou)方向(xiang)一(yi)致（剪(jian)(jian)口(kou)(kou)向(xiang)上），進行裝配(pei)定(ding)位，定(ding)位焊縫間距≤300mm。

 ③. 直縫及(ji)簡體縱縫在焊(han)接(jie)卡具中焊(han)接(jie)并裝有(you)引弧板及(ji)引出(chu)板。

 ④. 筒體環(huan)縫焊接接頭(tou)處有30mm左(zuo)右的重疊，熄弧(hu)時焊件停轉，電流、氣流同(tong)時衰減，并(bing)且電流衰減較慢(man)，焊絲繼續送(song)進以填滿弧(hu)坑。

 ⑤. 為(wei)(wei)(wei)保(bao)(bao)證焊(han)(han)接質量及合理使用(yong)保(bao)(bao)護(hu)氣(qi)(qi)體，焊(han)(han)縫(feng)的保(bao)(bao)護(hu)形式采用(yong)以下(xia)幾(ji)種：焊(han)(han)縫(feng)背面(mian)為(wei)(wei)(wei)分段跟(gen)蹤通氣(qi)(qi)保(bao)(bao)護(hu)；焊(han)(han)縫(feng)正面(mian)附加拖(tuo)罩(zhao)(zhao)保(bao)(bao)護(hu)。直形及弧形拖(tuo)罩(zhao)(zhao)長度均為(wei)(wei)(wei)150mm,分別用(yong)于直縫(feng)及環縫(feng)焊(han)(han)接，弧形拖(tuo)罩(zhao)(zhao)半(ban)徑(jing)為(wei)(wei)(wei)焊(han)(han)件(jian)半(ban)徑(jing)加5~8mm.

4. 焊接質量分析

  接頭(tou)抗拉強度(du)為580~590MPa,冷彎角(jiao)α>120°.接頭(tou)經檢驗無裂紋。經腐蝕試(shi)驗及金相分析，焊縫質量達到產品的技術要(yao)求。
