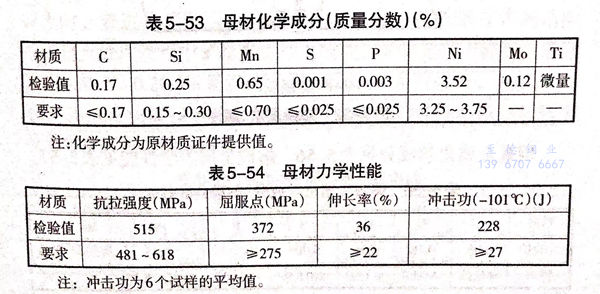

SLT3N28鋼是(shi)日本住友公(gong)司生產的低溫(wen)鋼，板厚為24mm.其(qi)化(hua)學(xue)成(cheng)分見表5-53,力(li)學(xue)性能見表5-54.

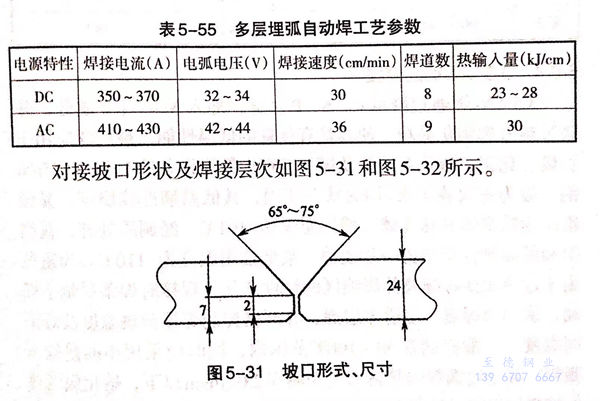

埋弧自動焊(han)(han)時，采用直徑(jing)為3.2mm的藥芯焊(han)(han)絲(si)LT-3N,配(pei)合BL-3N燒(shao)結(jie)焊(han)(han)劑，層間溫度(du)不高于150℃,采用多層多道焊(han)(han)，焊(han)(han)接規范見表5-55.

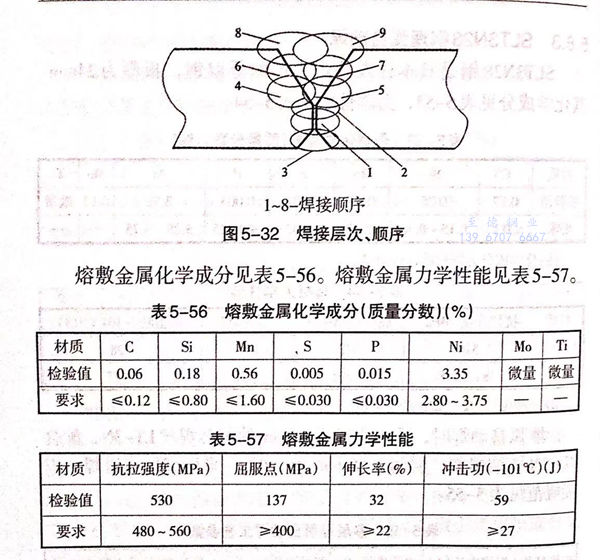

熔敷(fu)金屬化(hua)學成分見(jian)表5-56.熔敷(fu)金屬力(li)學性(xing)能見(jian)表5-57.
