由擠壓時不銹鋼管穿孔芯棒的工作條件可以看出，芯棒在開始時承受壓縮和縱向彎曲力作用，而在擠壓時承受拉伸力。穿孔芯棒的拉伸狀態，與穿孔速度和擠壓速度的大小有關，如不銹鋼管穿孔速度大于擠壓速度，則拉伸就可能轉為壓縮狀態。

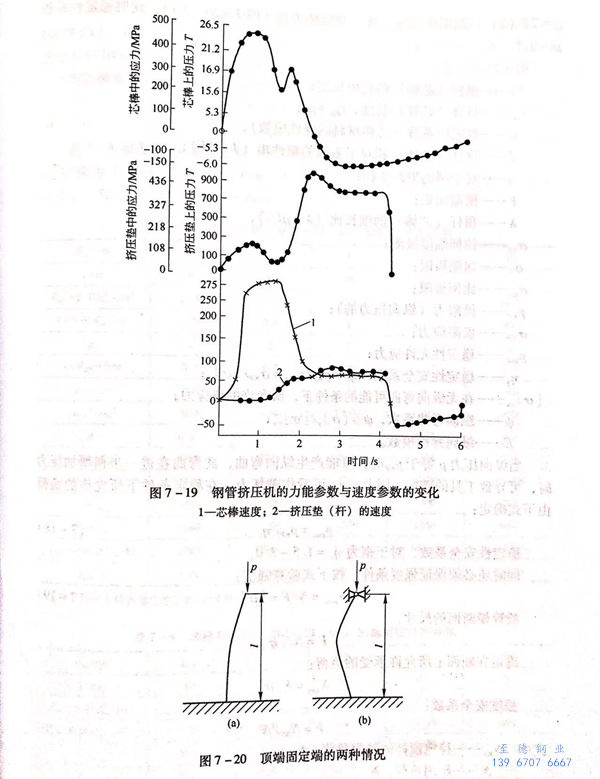

在分(fen)析芯(xin)棒(bang)的穩定性(xing)時必須采用(yong)固定一端(duan)(duan)的條(tiao)件和施加負(fu)荷的方法(fa)。對于(yu)現代擠壓機的不銹鋼管穿孔芯(xin)棒(bang)，為了確定穩定性(xing)系數(shu)，可(ke)以采取以下兩種情況(kuang)（圖7-20):(1)一端(duan)(duan)剛性(xing)固定，另一端(duan)(duan)自(zi)由狀態（圖7-20(a)),此時穩定性(xing)系數(shu)

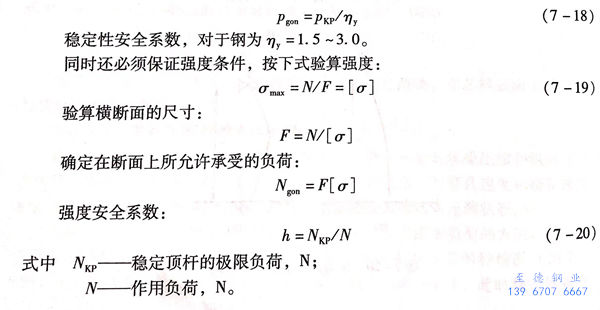

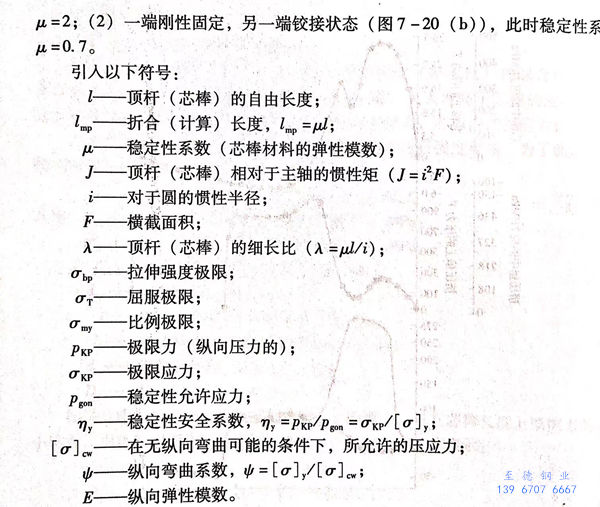

當縱向壓力p等于Pkp時，可能產生縱向彎曲，此彎曲在進一步稍增加壓力時，可導致工具的破壞。因此，Pkp可看作破壞力。在穩定條件下所允許的負荷由下式確定：
計算時，應考慮(lv)所采用芯棒(bang)的材料（5CrNiW、4Cr8W2、4CrW2Si、3Cr2W8V),在不(bu)超過600~800MPa的單位壓力(li)下，有(you)滿意(yi)的使(shi)用壽命。當單位壓力(li)大于1000MPa時，使(shi)用壽命顯著下降。
在芯棒端部固定、頂(ding)桿為(wei)不變的圓截面時，按尤拉公式確定臨界力，即

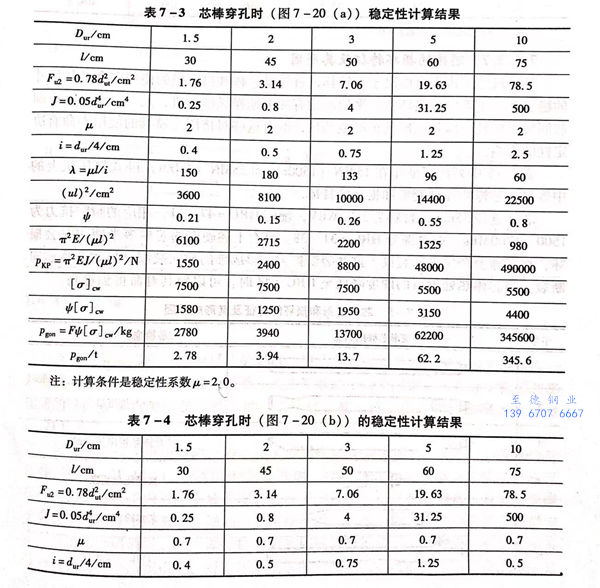

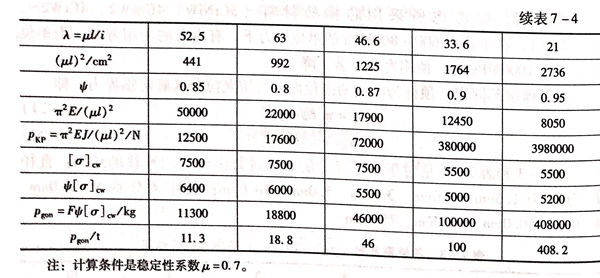

表 7-3 和表 7-4 是對以下尺寸的不銹鋼管穿孔芯棒進行縱向彎曲校核的結果：直徑Dur 分別為 1.5cm、2.0cm、3.0cm、5.0cm、10.0cm，長度 l 分別為 30.0cm、45.0cm、50.0cm、60.0cm、75.0cm。
