熱擠壓不銹鋼管對(dui)坯(pi)(pi)料(liao)加工的要求取(qu)決于坯(pi)(pi)料(liao)的材料(liao)和狀(zhuang)態：

 1. 對于軋坯可采用噴丸(wan)處理清除表面的氧化鐵皮及局部缺陷，對于鍛坯則需要進行剝皮。

 2. 對于碳素鋼、合金結構鋼坯料采用矯直和噴丸處理清理表面，不需要進行剝皮；而對于軸承鋼、不銹鋼和耐熱鋼，需進行剝皮處理，且車紋深度在0.01mm以下。空心坯料的內孔表面應無深槽和劃痕。

 3. 坯(pi)料(liao)端(duan)面(mian)要進(jin)行倒棱，高合金鋼坯(pi)料(liao)要倒成(cheng)圓角(jiao)。

 4. 坯料需為鎮靜鋼，且組織均勻、無熱脆傾向。馬氏體不銹鋼擠壓時無困難，奧氏體不銹鋼中的α相含量應盡量降低。

 5. 坯料加工后的尺寸(cun)偏差如(ru)下：

    a. 直徑(jing)偏差

      軋(ya)坯(pi)剝(bo)皮(pi)處理之前：外徑(jing)D≤200mm時(shi)，偏差(cha)為(wei)－2.0mm;D>200mm時(shi)，偏差(cha)為(wei)－3.0mm.軋(ya)坯(pi)及鍛坯(pi)經剝(bo)皮(pi)后偏差(cha)為(wei)±0.5mm.

    b. 長度偏差

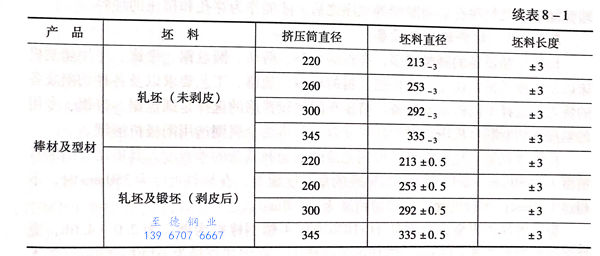

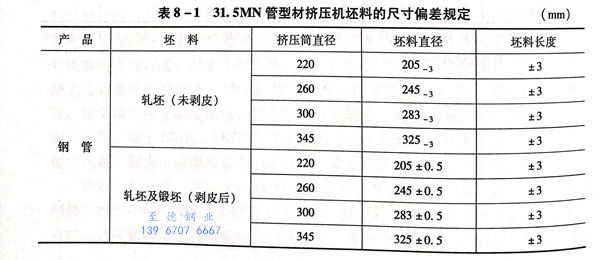

      軋坯(pi)及鍛坯(pi)未剝皮和經剝皮后偏差均為±3.0mm。31.5MN(3150t)擠壓機用(yong)于(yu)管材(cai)、棒材(cai)及型材(cai)生產時對其坯(pi)料尺寸偏差的規定(ding)見表8-1.

 6. 碳鋼和低(di)合金鋼坯料加(jia)(jia)工后，其表面光潔(jie)(jie)度(du)要求大于4級；不銹鋼和高(gao)合金鋼坯料加(jia)(jia)工后，其表面光潔(jie)(jie)度(du)要求大于6級。

 7. 坯料切斜度(du)要求：坯料直(zhi)徑D≤200mm時(shi)，切斜度(du)不大于3.0mm;D>200mm時(shi)，切斜度(du)不大于4mm.

 8. 預鉆孔的最大(da)偏心度要求為±0.5mm,最大(da)粗糙度要求為R.≤0.005mm,表面(mian)光潔(jie)度要求大(da)于(yu)5級(ji)。

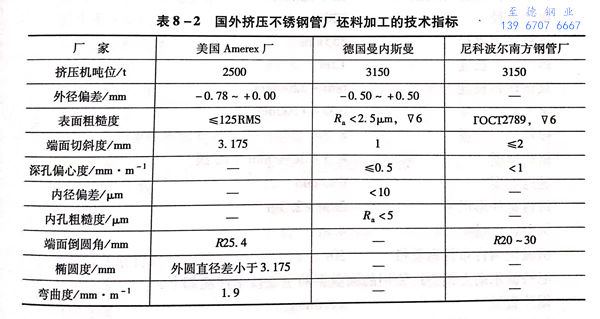

 國外擠壓不銹(xiu)鋼管廠坯料加工的技術指標見表8-2.
