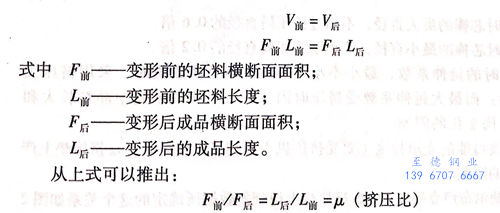

浙江至德鋼業有限公司根據(ju)金(jin)屬變(bian)形的體積不變(bian)定律，變(bian)形前的體積V前和變形后的體積V后相等，即(ji)
理論上(shang)的(de)擠(ji)(ji)壓(ya)(ya)(ya)(ya)比(bi)是擠(ji)(ji)壓(ya)(ya)(ya)(ya)前(qian)后面積之(zhi)比(bi)或擠(ji)(ji)壓(ya)(ya)(ya)(ya)后前(qian)管長度之(zhi)比(bi)。擠(ji)(ji)壓(ya)(ya)(ya)(ya)比(bi)的(de)選擇取決于一系列的(de)因素，如(ru)擠(ji)(ji)壓(ya)(ya)(ya)(ya)機(ji)的(de)能力、擠(ji)(ji)壓(ya)(ya)(ya)(ya)材料的(de)性能、潤滑劑(ji)的(de)類(lei)型等(deng)。根據試驗認為，當采(cai)用玻(bo)璃潤滑劑(ji)進行擠(ji)(ji)壓(ya)(ya)(ya)(ya)時，理論上(shang)擠(ji)(ji)壓(ya)(ya)(ya)(ya)比(bi)可達到200; 而當采(cai)用石墨(mo)潤滑劑(ji)進行擠(ji)(ji)壓(ya)(ya)(ya)(ya)時，擠(ji)(ji)壓(ya)(ya)(ya)(ya)比(bi)僅(jin)可達到20.實際上(shang)，一般鋼擠(ji)(ji)壓(ya)(ya)(ya)(ya)時，采(cai)用玻(bo)璃潤滑劑(ji)擠(ji)(ji)壓(ya)(ya)(ya)(ya)的(de)擠(ji)(ji)壓(ya)(ya)(ya)(ya)比(bi)通常(chang)在(zai)60以(yi)(yi)下(xia)，以(yi)(yi)35~40為佳。
也有資料(liao)認為(wei)，金屬(shu)的(de)(de)變(bian)形速度(du)受到延(yan)伸(shen)系數(shu)（擠壓(ya)(ya)(ya)比(bi)）的(de)(de)影響(xiang)，擠壓(ya)(ya)(ya)比(bi)越大，金屬(shu)的(de)(de)流動速度(du)越快，擠壓(ya)(ya)(ya)制品出口溫升越高(gao)(gao)。因此，為(wei)了控(kong)(kong)制擠壓(ya)(ya)(ya)金屬(shu)的(de)(de)出口溫度(du)，防(fang)止由于(yu)變(bian)形金屬(shu)的(de)(de)流動速度(du)過(guo)快，而引起擠壓(ya)(ya)(ya)制品的(de)(de)出口溫度(du)過(guo)高(gao)(gao)，導致變(bian)形金屬(shu)中(zhong)晶粒長大以及(ji)不利(li)金屬(shu)變(bian)形的(de)(de)金相組織出現，而將擠壓(ya)(ya)(ya)時(shi)的(de)(de)延(yan)伸(shen)系數(shu)μ控(kong)(kong)制在(zai)以下(xia)的(de)(de)數(shu)值范圍內：
碳素鋼(gang)和低合金鋼(gang) μ<70
滾(gun)珠軸承(cheng)鋼 μ<40
高合金鋼和鐵鎳合金 μ<25
尼科波爾南方不銹鋼管(guan)廠推薦的擠壓比μ如下：
碳(tan)素鋼管 ＜50
碳素鋼(gang)異型材(cai) 25~30
合(he)金鋼(gang)和不(bu)銹(xiu)鋼(gang)管 30~35
合金鋼(gang)和不銹鋼(gang)型材 15~20
立式穿孔機(ji)的延伸系數(shu)μ推薦如(ru)下(xia)：
碳(tan)素鋼(gang)和合金鋼(gang) ＜1.6
不銹鋼穿孔 ＜1.5
不銹(xiu)鋼擴孔(kong) ＜1.3
擠(ji)壓變形的限制條(tiao)(tiao)件(jian)：擠(ji)壓變形參數(shu)的限制條(tiao)(tiao)件(jian)與(yu)各種情況下具體(ti)的生(sheng)產(chan)條(tiao)(tiao)件(jian)有關。以(yi)下數(shu)據適用于大批(pi)(pi)量生(sheng)產(chan)的條(tiao)(tiao)件(jian)，在(zai)個別的、小批(pi)(pi)量鋼管(guan)生(sheng)產(chan)時，其經濟性并不起重要作用。因此，以(yi)下限制參數(shu)的數(shu)值可以(yi)相應變化和擴大使(shi)用范(fan)圍：
對于不銹(xiu)鋼管外徑和壁厚之比，碳素鋼和低合金鋼為D/S≤30,不銹鋼為D/S ≤25。
對(dui)于(yu)擠(ji)壓(ya)時(shi)芯棒的(de)(de)最(zui)大直徑(jing)，不(bu)(bu)超過擠(ji)壓(ya)筒直徑(jing)的(de)(de)0.6倍(bei)。對(dui)于(yu)擠(ji)壓(ya)時(shi)芯棒的(de)(de)最(zui)小(xiao)直徑(jing)，不(bu)(bu)小(xiao)于(yu)擠(ji)壓(ya)筒直徑(jing)的(de)(de)0.2倍(bei)。
對于擠(ji)壓時的(de)(de)(de)延伸系(xi)數(shu)，最小(xiao)(xiao)不小(xiao)(xiao)于2.5,小(xiao)(xiao)于該數(shu)值時，采用擠(ji)壓工(gong)藝是不經(jing)濟的(de)(de)(de)；而最大(da)延伸系(xi)數(shu)受擠(ji)壓時因熱效應引起的(de)(de)(de)金屬中晶粒長大(da)和不利的(de)(de)(de)組織結構變(bian)化(hua)的(de)(de)(de)限制。擠(ji)壓時金屬可(ke)能的(de)(de)(de)變(bian)形程度主要(yao)受擠(ji)壓機(ji)上達(da)到最大(da)負荷時，在擠(ji)壓墊(dian)上產(chan)生的(de)(de)(de)壓力大(da)小(xiao)(xiao)的(de)(de)(de)限制。

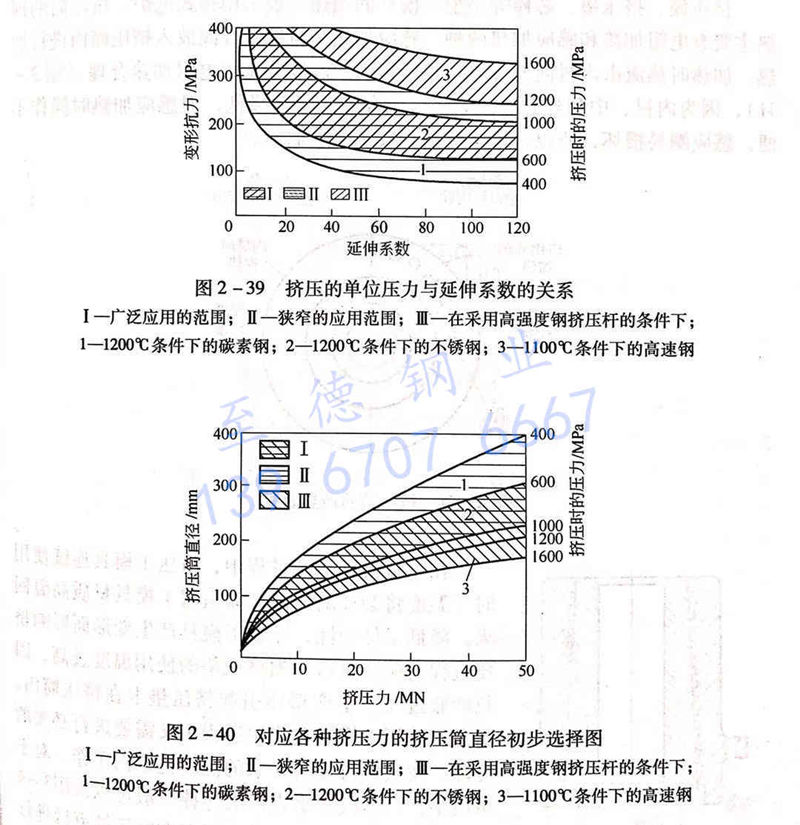

奧地(di)利(li)席勒爾布盧克曼廠31MN擠(ji)壓(ya)機上得到的(de)(de)數(shu)據所確定的(de)(de)這(zhe)個關系(xi)如(ru)圖(tu)(tu)2－39所示。而(er)對于各(ge)種(zhong)擠(ji)壓(ya)機擠(ji)壓(ya)筒直(zhi)徑(jing)（坯料直(zhi)徑(jing)）的(de)(de)選擇可參考(kao)圖(tu)(tu)2-40。圖(tu)(tu)2-39所示為(wei)擠(ji)壓(ya)的(de)(de)單位壓(ya)力(li)與延伸(shen)系(xi)數(shu)的(de)(de)關系(xi)，圖(tu)(tu)2-40所示為(wei)對各(ge)種(zhong)擠(ji)壓(ya)力(li)的(de)(de)擠(ji)壓(ya)機的(de)(de)擠(ji)壓(ya)筒直(zhi)徑(jing)初(chu)步選擇圖(tu)(tu)。
