熱擠(ji)壓香蕉視頻app下載蘋果版:不銹鋼管坯料感應加熱(re)(re)時的(de)效(xiao)率(lv)，取決于電流頻率(lv)的(de)正確選(xuan)擇：總(zong)效(xiao)率(lv) = 電效(xiao)率(lv) × 熱(re)(re)效(xiao)率(lv) ，式(shi)中(zhong)(zhong) 電效(xiao)率(lv)——考慮到(dao)(dao)電流通(tong)過感應器銅線而引(yin)起能量損(sun)失(shi)的(de)效(xiao)率(lv)；熱(re)(re)效(xiao)率(lv)——考慮到(dao)(dao)透過感應器熱(re)(re)絕緣的(de)熱(re)(re)損(sun)失(shi)以及加熱(re)(re)裝置工作(zuo)過程中(zhong)(zhong)輻射掉的(de)熱(re)(re)損(sun)失(shi)時的(de)效(xiao)率(lv)。


 電效率隨著電流頻率的升高而提高，并以漸線的形式接近于其本身的極限當不銹鋼(gang)管坯料直徑與熱金屬內電流穿透深度之比等于10時的電流頻率，使加熱裝置的電效率達到最高。


 由(you)于感應電流只沿坯(pi)(pi)料(liao)(liao)的(de)表(biao)面(mian)層(ceng)(ceng)流動，所以熱(re)(re)量也只產生于坯(pi)(pi)料(liao)(liao)的(de)表(biao)面(mian)層(ceng)(ceng)而(er)(er)在(zai)這一(yi)活(huo)性放熱(re)(re)層(ceng)(ceng)下的(de)金屬(shu)層(ceng)(ceng)是按導熱(re)(re)的(de)方(fang)式來進行加熱(re)(re)。由(you)于這種方(fang)式的(de)傳熱(re)(re)需要較長的(de)時(shi)(shi)間，因而(er)(er)增加了(le)熱(re)(re)損失。為了(le)提高(gao)加熱(re)(re)裝置的(de)熱(re)(re)效率，采(cai)用降低電流頻率來增加坯(pi)(pi)料(liao)(liao)的(de)電流穿透深度(du)，可(ke)縮短加熱(re)(re)時(shi)(shi)間。


 理(li)論計算與實驗(yan)得(de)出(chu)，對于(yu)圓(yuan)坯，當(dang)直徑(jing)與電流穿(chuan)透深度之比(bi)在3~5時(shi)(shi)，加熱裝置的(de)總效率(lv)(lv)最(zui)大。而實際上當(dang)這個比(bi)值在2.5~60時(shi)(shi)，所選的(de)電流頻(pin)率(lv)(lv)已經能夠滿(man)足(zu)要求。各種(zhong)直徑(jing)的(de)圓(yuan)坯感應加熱時(shi)(shi)，標準電流頻(pin)率(lv)(lv)的(de)合理(li)應用范圍列于(yu)表 2-10。


表 2-10.jpg

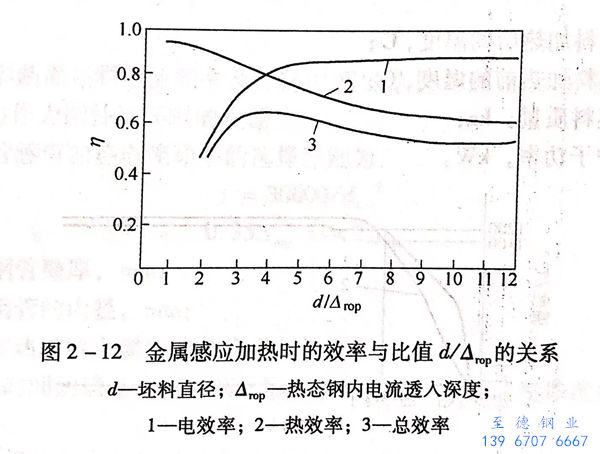

 圖 2-12 所示為感應加熱裝(zhuang)置(zhi)的(de)電效率(lv)(lv)、熱效率(lv)(lv)和總效率(lv)(lv)與比值的(de)關系特征曲線。


圖 2-12.jpg


  鐵磁性壞料(liao)加熱(re)時，為了提高(gao)加熱(re)速度和(he)減小單位能耗，可(ke)以用(yong)兩種頻(pin)(pin)率的(de)電流，即在磁性轉變點以前(qian)用(yong)低頻(pin)(pin)，如60mm及更大直徑不(bu)銹鋼管坯(pi)料(liao)時用(yong)50Hz電流頻(pin)(pin)率。而(er)在熱(re)規范時，則(ze)按(an)上述原則(ze)選(xuan)頻(pin)(pin)。但選(xuan)用(yong)雙(shuang)頻(pin)(pin)時應該是(shi)經濟的(de)。
