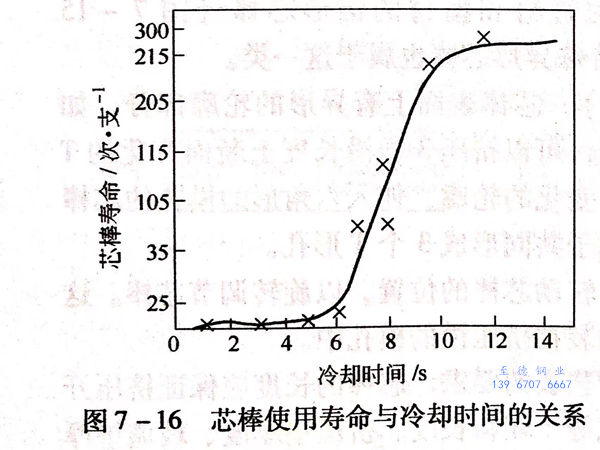

圖7-16所示為芯棒使用壽命與冷卻時間的關系。由圖7-16可知芯棒的冷卻時間越長，冷卻得越充分，其使用壽命越長。圖7-17所示為德國SMS公司設計制造的60MN(6000t)臥式管棒型材擠壓機帶有內水冷裝置的芯棒系統結構。圖7-18所示為尼科波爾南方不銹(xiu)鋼(gang)管廠3150噸鋼管擠壓上采用的水冷芯棒結構。

  在(zai)現(xian)代的(de)(de)管型(xing)材臥式擠壓機上，比較普遍地采(cai)用水(shui)冷(leng)芯(xin)(xin)(xin)棒(bang)(bang)，其(qi)冷(leng)卻(que)(que)(que)水(shui)是(shi)通過沿芯(xin)(xin)(xin)棒(bang)(bang)水(shui)平軸(zhou)心鉆孔（前端(duan)有50~100mm未(wei)鉆穿）進入，實現(xian)循環水(shui)冷(leng)卻(que)(que)(que)芯(xin)(xin)(xin)棒(bang)(bang)。使用結果(guo)(guo)表明，當鉆孔的(de)(de)直徑(jing)等于芯(xin)(xin)(xin)棒(bang)(bang)直徑(jing)的(de)(de)三分之一時，將得到滿意(yi)的(de)(de)冷(leng)卻(que)(que)(que)效果(guo)(guo)，此時，冷(leng)卻(que)(que)(que)系統水(shui)的(de)(de)壓力不(bu)能低于100kPa(約10個大氣壓）。

  在55MN(5500t)大型的雙擠壓筒的擠壓機上，也有采用外冷式芯棒的。無論是內冷式芯棒還是外冷式芯棒，擠壓時芯棒的外表面層金屬仍承受著最高的加熱溫度（800℃),而在芯棒壁比較深層的金屬溫度逐漸降低，直到內表面冷卻溫度降至50~70℃.如此大的內外表面溫差，在芯棒的表面上會引起較大的張應力。芯棒使用溫度的周期性變化，導致芯棒表面產生熱疲勞裂紋。擠壓芯棒的這種工況條件，要求選擇有較高沖擊韌性的材料來制造芯棒。對于水冷芯棒的材料要求在20~65℃溫度范圍內，沖擊韌性不應小于0.55~1.2MPa.此外，為了避免芯棒的彎曲變形，其材料應具有一定的強度和足夠的熱穩定性。當擠壓不銹鋼管時，芯棒的材料在20~650℃溫度范圍內的屈服極限應大于1080~1400MPa,當其σ.過低或冷卻不足時芯棒在使用中會導致縮頸或變細而報廢。在正常情況下，擠壓不銹鋼管時，水冷芯棒的使用壽命平均為100~150次／支。根據使用條件，每支芯棒擠壓不銹(xiu)鋼(gang)管的產量為1~40t。

 一般在擠(ji)壓芯(xin)棒的(de)(de)(de)結構上，550~600mm的(de)(de)(de)長度上是一個錐度（約為0.5~0.6mm).減(jian)小(xiao)錐度，將(jiang)使金屬沿芯(xin)棒流動時的(de)(de)(de)摩擦力(li)增(zeng)加，提高(gao)了芯(xin)棒中的(de)(de)(de)拉應力(li)。增(zeng)加錐度將(jiang)導致擠(ji)壓制品尺寸的(de)(de)(de)變化(hua)。

 當擠壓高(gao)溫合(he)金時，為了在芯棒上能保留玻璃潤滑劑，芯棒的端部可以套上一個針墊。
