GB/T 17854-1999《埋弧焊用不銹鋼焊絲和焊劑》中規定了埋弧焊用不(bu)銹鋼焊絲和焊劑的型號分類。型號分類根據焊絲-焊劑組合的熔敷金屬化學成分、熔敷金屬力學性能進行劃分。

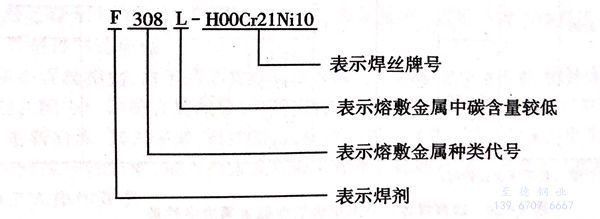

 型號(hao)編制方法為：字(zi)母“F”表(biao)(biao)示(shi)(shi)(shi)焊(han)(han)劑；“F”后面的(de)數字(zi)表(biao)(biao)示(shi)(shi)(shi)熔敷(fu)金屬種類(lei)代號(hao)，如(ru)有特殊要求的(de)化(hua)學(xue)成(cheng)分，該化(hua)學(xue)成(cheng)分用(yong)元(yuan)素符號(hao)表(biao)(biao)示(shi)(shi)(shi)，放在數字(zi)的(de)后面；“－”后面表(biao)(biao)示(shi)(shi)(shi)焊(han)(han)絲(si)的(de)牌(pai)號(hao)，焊(han)(han)絲(si)的(de)牌(pai)號(hao)按YB/T 5092.完整(zheng)的(de)焊(han)(han)絲(si)－焊(han)(han)劑型號(hao)舉例如(ru)下：

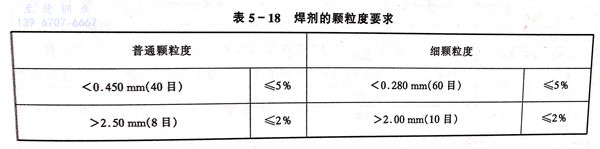

 焊劑為顆粒(li)(li)狀，其(qi)顆粒(li)(li)度(du)應符合表5-18規定，但(dan)根據供需雙方協(xie)議的要求，允許制造其(qi)他尺(chi)寸(cun)的焊劑。焊劑中機械夾雜(za)物（碳(tan)粒(li)(li)、鐵(tie)屑、原材料(liao)顆粒(li)(li)、鐵(tie)合金凝珠及其(qi)他雜(za)質(zhi)）的質(zhi)量百分含(han)量不得(de)大于0.30%。

 焊(han)劑(ji)的硫含量不(bu)大于0.060%,磷(lin)含量不(bu)大于0.080%.根據供需雙方(fang)協議，也可制造硫、磷(lin)含量更(geng)低的焊(han)劑(ji)。使(shi)用焊(han)劑(ji)焊(han)接(jie)時，焊(han)道應整齊、成形美觀、脫渣(zha)容易，焊(han)道與焊(han)道之間、焊(han)道與母(mu)材之間應過渡平滑，不(bu)應產生(sheng)較嚴重(zhong)的咬邊現象。

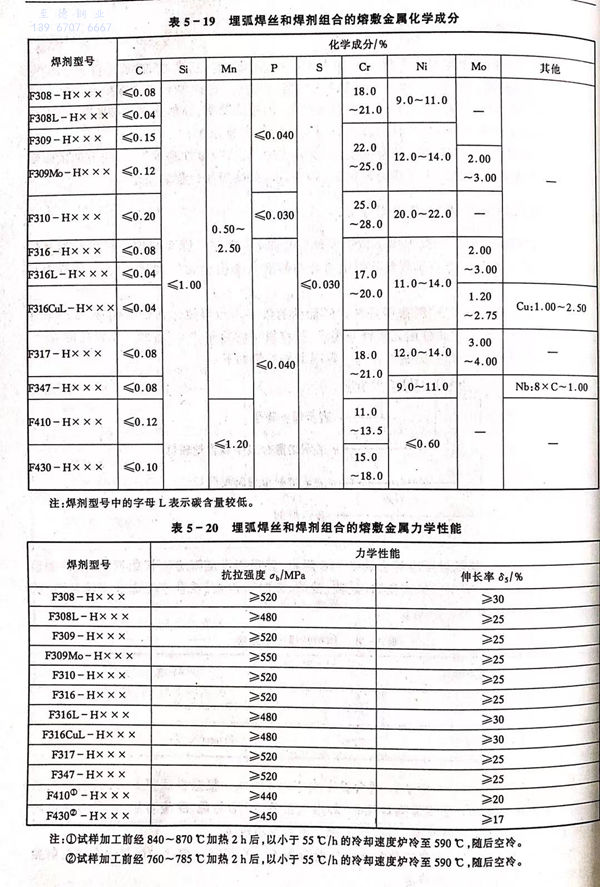

 焊絲和焊劑組(zu)合(he)的熔敷(fu)金(jin)屬化學成分應符(fu)合(he)表5-19規定。焊絲和焊劑組(zu)合(he)的熔敷(fu)金(jin)屬力學性能(neng)應符(fu)合(he)表5-20規定。
