不銹鋼含有大量鉻、鎳等合金元素，根據其所含合金元素成分的不同，可分為奧氏體(ti)不銹鋼、鐵素體不銹鋼和馬氏體不銹鋼(gang)。點焊、縫焊結構上用得最多的是奧氏體不銹鋼。
不銹鋼的電(dian)阻(zu)率大(da)(da)，常溫時(shi)(shi)約為(wei)低碳鋼的5倍(bei)，熱(re)導率小，僅為(wei)低碳鋼的1/3,具有很好(hao)的焊(han)(han)(han)接(jie)(jie)(jie)(jie)性，可(ke)采用較(jiao)小的焊(han)(han)(han)接(jie)(jie)(jie)(jie)電(dian)流及較(jiao)短的通(tong)電(dian)時(shi)(shi)間(jian)。由于(yu)電(dian)阻(zu)大(da)(da)，減少了通(tong)過已焊(han)(han)(han)焊(han)(han)(han)點的分流，可(ke)以適當減小點距，不銹鋼線膨脹系(xi)數大(da)(da)，焊(han)(han)(han)接(jie)(jie)(jie)(jie)薄壁結(jie)構時(shi)(shi)，易產(chan)生翹曲變形(xing)和焊(han)(han)(han)接(jie)(jie)(jie)(jie)接(jie)(jie)(jie)(jie)頭(tou)區的軟化，通(tong)常可(ke)考慮采用偏硬的規(gui)范進行焊(han)(han)(han)接(jie)(jie)(jie)(jie)。
1. 點焊
點焊時，加壓(ya)和通電(dian)是(shi)點焊過(guo)程的(de)重(zhong)要條件，不同的(de)加壓(ya)和通電(dian)時間，不同的(de)電(dian)極力(li)、電(dian)流強度及其變化形式等(deng)組成(cheng)各種(zhong)(zhong)點焊循(xun)環。但(dan)是(shi)，無論哪種(zhong)(zhong)點焊循(xun)環都包括點焊過(guo)程的(de)三個基本階段；預(yu)壓(ya)、焊接和鍛壓(ya)。不銹(xiu)鋼(gang)點焊規(gui)范見表6-11。

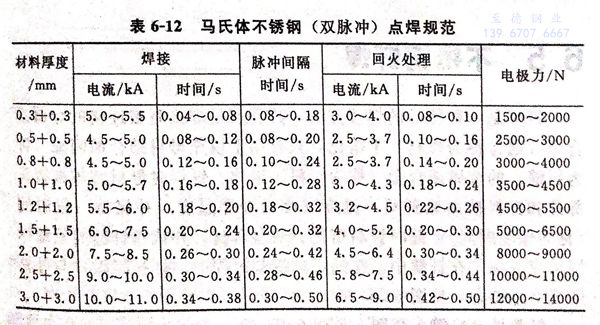

馬氏體不銹鋼多在(zai)淬火(huo)(huo)后低(di)溫(wen)或高溫(wen)回火(huo)(huo)狀態下使(shi)用。這(zhe)種鋼點(dian)焊與縫焊后，將再次淬火(huo)(huo)硬(ying)化，使(shi)接頭塑(su)性下降(jiang)。為了改善接頭的力學(xue)性能，應采用焊后在(zai)電極間(jian)回火(huo)(huo)處理(li)規(gui)范。其焊接參考規(gui)范見表(biao)6-12。
2. 縫焊工藝
電(dian)阻(zu)縫焊(han)工(gong)藝參數主要有：焊(han)接(jie)電(dian)流，焊(han)接(jie)時間（與焊(han)接(jie)速度(du)相關），電(dian)極(ji)力，焊(han)輪寬(kuan)度(du)（焊(han)輪尺(chi)寸），縫焊(han)速度(du)和休(xiu)止(zhi)時間等。
①. 焊接電(dian)流
由于點(dian)距小，電流(liu)分流(liu)大，因此(ci)，焊(han)接(jie)電流(liu)應比(bi)相同條件(jian)焊(han)件(jian)的點(dian)焊(han)增大30%左右(you)。
②. 縫焊(han)速度
縫(feng)(feng)焊(han)(han)(han)(han)速(su)度(du)(du)的(de)(de)大(da)小(xiao)直接(jie)影響(xiang)(xiang)著焊(han)(han)(han)(han)輪(lun)對(dui)焊(han)(han)(han)(han)件上各(ge)點作(zuo)用時間(jian)(jian)的(de)(de)長短，從(cong)而影響(xiang)(xiang)著加熱(re)時間(jian)(jian)、冷(leng)卻速(su)度(du)(du)及電(dian)極(ji)(ji)力(li)對(dui)焊(han)(han)(han)(han)接(jie)區結(jie)合面上各(ge)點的(de)(de)作(zuo)用效果(guo)。縫(feng)(feng)焊(han)(han)(han)(han)速(su)度(du)(du)越(yue)(yue)小(xiao)，電(dian)極(ji)(ji)對(dui)焊(han)(han)(han)(han)件各(ge)點的(de)(de)作(zuo)用時間(jian)(jian)越(yue)(yue)長，電(dian)極(ji)(ji)力(li)的(de)(de)作(zuo)用效果(guo)越(yue)(yue)好，在電(dian)流密度(du)(du)不變的(de)(de)條件下，減少了(le)產生(sheng)飛(fei)濺、裂(lie)縫(feng)(feng)與縮孔(kong)的(de)(de)傾向(xiang)，提高(gao)了(le)焊(han)(han)(han)(han)接(jie)質量與電(dian)極(ji)(ji)的(de)(de)使用壽命。因此，在生(sheng)產中根(gen)據焊(han)(han)(han)(han)件材料與厚(hou)度(du)(du)合理選擇縫(feng)(feng)焊(han)(han)(han)(han)速(su)度(du)(du)是十(shi)分重要的(de)(de)。焊(han)(han)(han)(han)件厚(hou)度(du)(du)越(yue)(yue)大(da)，高(gao)溫(wen)強度(du)(du)越(yue)(yue)高(gao)，裂(lie)縫(feng)(feng)傾向(xiang)越(yue)(yue)大(da)，縫(feng)(feng)焊(han)(han)(han)(han)速(su)度(du)(du)應越(yue)(yue)低。

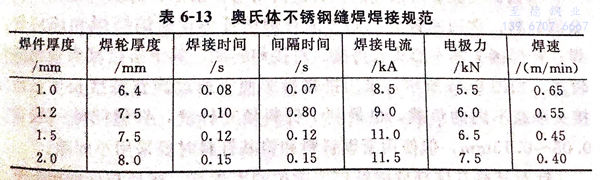

表(biao)6-13是奧(ao)氏(shi)體不(bu)銹鋼縫焊焊接規范。
