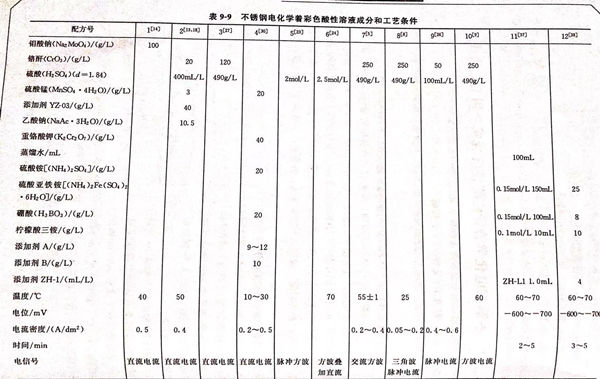

不銹(xiu)鋼電化學著彩色酸性(xing)溶液成分(fen)和工藝條件(jian)見表9-9。配方(fang)5 (見表9-9)的說明 。本配方(fang)由(you)南京航空航天大(da)學材料系(xi) 周一(yi)揚、吳繼民提出(chu)

1. 施加電信(xin)號(hao)

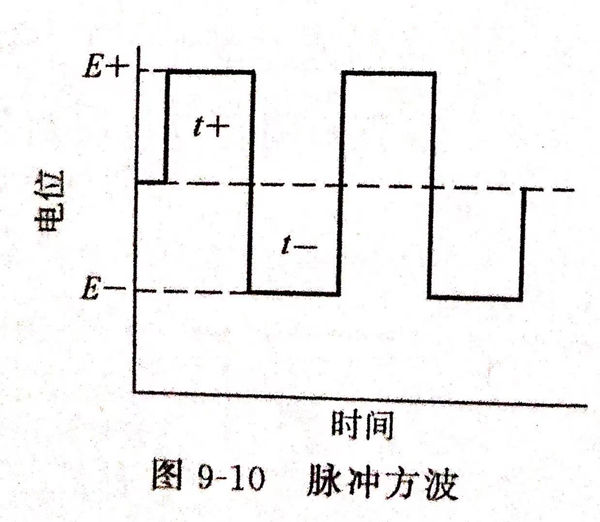

  采(cai)用(yong)(yong)中(zhong)(zhong)等含鉻(ge)量(liang)的不銹鋼1Cr17,在硫酸(suan)水溶(rong)液(ye)(ye)中(zhong)(zhong)以(yi)恒電位方波(bo)(bo)充電法使不銹鋼表面產(chan)生彩色膜。脈沖方波(bo)(bo)見圖9-10。采(cai)用(yong)(yong)此法有(you)望能克服表面因(yin)在鉻(ge)酸(suan)溶(rong)液(ye)(ye)中(zhong)(zhong)浸泡的時間較長，有(you)時表面有(you)粗糙現(xian)象產(chan)生的缺點。

2. 不銹鋼(gang)陽極極化曲線

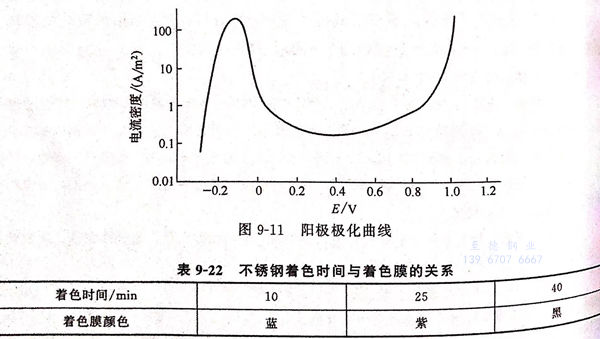

  在2mol/L(相當于196g/L)硫酸溶液中(zhong)以逐點法得到不銹鋼的(de)陽(yang)極(ji)(ji)極(ji)(ji)化曲線，見圖9-11,由圖9-11可知(zhi)，陽(yang)極(ji)(ji)鈍態(tai)電(dian)(dian)位為(wei)(wei)0~0.9V.采(cai)用的(de)脈沖電(dian)(dian)位范圍為(wei)(wei)－0.1~1.0V,時間為(wei)(wei)0.001~0.100s.使用的(de)實驗儀器(qi)有恒電(dian)(dian)位儀、信號發生器(qi)、穩壓電(dian)(dian)源、示波器(qi)，參(can)比電(dian)(dian)極(ji)(ji)為(wei)(wei)飽和(he)甘汞電(dian)(dian)極(ji)(ji)，對電(dian)(dian)極(ji)(ji)為(wei)(wei)鉑電(dian)(dian)極(ji)(ji)。

3. 著色(se)時間同著色(se)膜顏色(se)的關系

  在藍色(se)(se)、紫(zi)色(se)(se)、黑色(se)(se)之間(jian)沒有(you)明顯的中間(jian)色(se)(se)出現。隨(sui)著溶液溫度增高及濃(nong)度加大。著色(se)(se)膜(mo)形成速率有(you)加大的傾向(xiang)。這種膜(mo)的生成，推(tui)測是由于膜(mo)－溶液的表面鉻酸離子的生成、還原所致(zhi)，并且在硫酸水溶液中恒電位方波脈沖下(xia)不銹鋼表面形成的膜(mo)的鉻離子含量較(jiao)高之故。
