彩(cai)色不銹鋼主要有優越性能主要有以下幾點
1. 耐蝕性

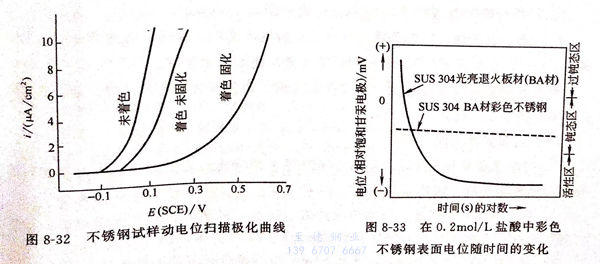

用動電位掃描極化曲線（見圖8-32) 可見，經著色后的不銹鋼(gang)的點蝕電位比未著色不銹鋼提高100mV,經固膜處理后則提高450mV以上。因此，著色處理后的不銹鋼，其耐蝕性明顯比未著色的不銹鋼提高。經著色膜固膜處理后的不銹鋼的耐蝕性更高。著色處理后的不銹鋼具有優良的耐點腐蝕性能。
縫隙腐蝕實驗：孫奇等用3.5%NaCl+2%Fe2(SO4)3·nH2O水溶液做縫隙腐蝕實驗，經100h實驗后，彩色不銹鋼仍能保持原試樣鮮艷的光澤，幾乎不發生縫隙腐蝕。實驗表明，彩色不銹鋼具有良好的耐縫隙腐蝕性能。
18-8彩色(se)(se)不(bu)銹鋼在英(ying)國伯(bo)明翰工業(ye)大氣(qi)中(zhong)暴(bao)露(lu)6年，著色(se)(se)膜只(zhi)有輕微的(de)變化。彩色(se)(se)不(bu)銹鋼在海洋(yang)性(xing)氣(qi)體中(zhong)暴(bao)露(lu)20個(ge)月，色(se)(se)澤不(bu)變。彩色(se)(se)不(bu)銹鋼有良好的(de)耐候性(xing)。
腐蝕(shi)電位：圖8-33為SUS304彩色(se)不(bu)銹(xiu)鋼與原不(bu)銹(xiu)鋼在(zai)0.2mol/L鹽(yan)(yan)酸水溶液中的腐蝕(shi)電位比較，說明(ming)彩色(se)不(bu)銹(xiu)鋼浸泡在(zai)0.2mol/L鹽(yan)(yan)酸（相當(dang)于7g/L鹽(yan)(yan)酸）中長(chang)期(qi)保持穩定鈍態。
鹽(yan)霧腐(fu)(fu)蝕(shi)實驗(yan)(yan)(yan)，經過96小(xiao)時(shi),彩(cai)色(se)不銹鋼主體(ti)金屬不腐(fu)(fu)蝕(shi)、不變色(se)。中性鹽(yan)霧腐(fu)(fu)蝕(shi)實驗(yan)(yan)(yan)，按GB 1771-79標準，144小(xiao)時(shi)腐(fu)(fu)蝕(shi)實驗(yan)(yan)(yan)不變化。
綜上所述，彩色不銹鋼具有良好的耐蝕性，這是由于304不銹鋼的彩色膜厚度可達數百至數千埃（1A=10-8cm),而非彩色著色不銹鋼的自然氧化膜只有20~30?,前者比后者的膜厚度厚得多。此外，彩色不銹鋼在固膜處理后有大量三價鉻沉積于著色膜微孔內，使著色膜中的鉻／鐵比遠高于基體金屬中的比值，故彩色不銹鋼的耐蝕性比非著色不銹鋼優越。
2. 光學性(xing)能
彩(cai)(cai)色(se)(se)(se)不銹鋼(gang)表(biao)面(mian)色(se)(se)(se)彩(cai)(cai)是其表(biao)面(mian)反射(she)(she)光(guang)(guang)與通過表(biao)面(mian)透明膜的(de)折射(she)(she)光(guang)(guang)的(de)干涉(she)光(guang)(guang)。由于受(shou)不銹鋼(gang)固有金屬色(se)(se)(se)澤的(de)影響，只(zhi)能(neng)顯示藍、黃(huang)、紅、綠4種(zhong)基(ji)本(ben)色(se)(se)(se)，加上(shang)中(zhong)間色(se)(se)(se)共(gong)有十幾(ji)種(zhong)色(se)(se)(se)，不能(neng)呈(cheng)現光(guang)(guang)譜色(se)(se)(se)中(zhong)的(de)任(ren)何一種(zhong)顏(yan)色(se)(se)(se)。鏡(jing)面(mian)拋光(guang)(guang)和(he)非鏡(jing)面(mian)拋光(guang)(guang)的(de)不銹鋼(gang)均能(neng)獲得富有光(guang)(guang)澤的(de)鮮艷色(se)(se)(se)彩(cai)(cai)、柔(rou)和(he)的(de)長期(qi)經紫(zi)外線照射(she)(she)也不變色(se)(se)(se)的(de)彩(cai)(cai)色(se)(se)(se)，光(guang)(guang)學(xue)性能(neng)經久(jiu)不變。
3. 耐熱性(xing)能
①. 彩色不銹鋼在(zai)沸水(shui)中浸泡28天(tian)無(wu)變化。
②. 彩色不銹鋼在150℃干燥(zao)條件下(xia)暴露(lu)35天無變(bian)化。
③. 按GB 1735-79標(biao)準，彩(cai)色(se)不(bu)銹鋼(gang)在200℃加熱24小時膜層(ceng)顏色(se)不(bu)變，無起泡開(kai)裂現(xian)象。
④. 彩色不銹(xiu)鋼加熱到300℃無變化。
4. 抗磨和抗刻劃性能
①. 按GB 1768-79標準，彩(cai)色不銹鋼著(zhu)色膜(mo)經(jing)受(shou)負(fu)荷(he)500g橡皮輪加(jia)壓摩擦200次以上(shang)不露底。
②. 彩(cai)色不銹鋼(gang)著色膜(mo)經得住50~120g負荷(he)的鋼(gang)針刻劃。
③. 彩色不銹(xiu)鋼表面經受(shou)888r摩擦露底(di)時間為12分鐘。
5. 加工成型性
彩(cai)色不銹鋼可承受一般(ban)模壓加工、深延、彎曲(qu)等(deng)加工、硬化加工、180°彎曲(qu)實驗和沖(chong)深8mm的(de)杯突實驗，表面膜無損(sun)傷。
但大變(bian)形量(liang)會損害(hai)著色(se)膜，使(shi)其色(se)澤變(bian)壞，彩色(se)不銹鋼在(zai)加工時(shi)，最好采用聚乙烯(xi)塑料薄膜加以保護。
6. 表面耐擦洗性
①. 中性洗(xi)滌劑溶液擦洗(xi)，可以洗(xi)凈彩色(se)不銹(xiu)鋼(gang)表面沾污(wu)的指紋、油漬和(he)污(wu)垢等損(sun)害(hai)外觀的疵蔽，恢復原有外觀。
②. 有機(ji)溶(rong)劑，如汽油(you)、丙酮(tong)等擦洗表面污垢(gou)，雖然對表面色澤無影響，但有機(ji)溶(rong)劑揮發(fa)后會在不銹鋼表面留下污垢(gou)痕(hen)跡。
③. 禁忌使用對表面(mian)有磨損的(de)去污粉或不銹鋼絲球擦洗(xi)，不僅損傷表面(mian)氧化膜，最后可(ke)能擦掉著色膜。
④. 耐油(you)污性。在(zai)植物油(you)中浸(jin)泡24h,膜層顏色不變，可以擦洗去表面油(you)污。
