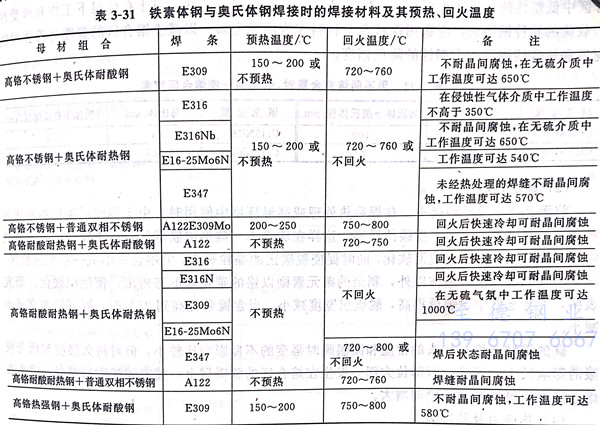

鐵素體鋼與奧(ao)氏體鋼焊(han)(han)(han)接(jie)(jie)時(shi)的(de)(de)(de)焊(han)(han)(han)接(jie)(jie)工藝基本上和珠(zhu)光體鋼與奧(ao)氏體鋼焊(han)(han)(han)接(jie)(jie)時(shi)的(de)(de)(de)焊(han)(han)(han)接(jie)(jie)工藝相同，其焊(han)(han)(han)接(jie)(jie)材(cai)(cai)料(liao)(liao)原(yuan)則上既可(ke)(ke)以(yi)采用鐵素體類不(bu)銹(xiu)鋼焊(han)(han)(han)接(jie)(jie)材(cai)(cai)料(liao)(liao)（如E410等(deng)），也可(ke)(ke)以(yi)采用各(ge)種(zhong)鉻鎳(nie)奧(ao)氏體鋼焊(han)(han)(han)接(jie)(jie)材(cai)(cai)料(liao)(liao)。根據Schaffler圖可(ke)(ke)以(yi)初(chu)步估算焊(han)(han)(han)縫金屬的(de)(de)(de)組織(zhi)，無論采用上述任何一種(zhong)焊(han)(han)(han)條，熔(rong)(rong)合(he)比為(wei)40%時(shi)的(de)(de)(de)金相組織(zhi)類型與焊(han)(han)(han)材(cai)(cai)熔(rong)(rong)敷金屬的(de)(de)(de)金相組織(zhi)基本相同。由于奧(ao)氏體焊(han)(han)(han)接(jie)(jie)材(cai)(cai)料(liao)(liao)對焊(han)(han)(han)接(jie)(jie)工藝要求不(bu)嚴，即使有更大的(de)(de)(de)熔(rong)(rong)合(he)比，仍能(neng)(neng)保持與熔(rong)(rong)敷金屬相宜的(de)(de)(de)組織(zhi)，有較好的(de)(de)(de)抗裂性能(neng)(neng)和較好的(de)(de)(de)塑韌性。所(suo)以(yi)實(shi)際生(sheng)產中一般(ban)選用奧(ao)氏體焊(han)(han)(han)接(jie)(jie)材(cai)(cai)料(liao)(liao)。為(wei)防(fang)止碳的(de)(de)(de)擴散遷移，還可(ke)(ke)以(yi)采用鎳(nie)基合(he)金為(wei)焊(han)(han)(han)接(jie)(jie)材(cai)(cai)料(liao)(liao)。鐵素體鋼與奧(ao)氏體鋼焊(han)(han)(han)接(jie)(jie)時(shi)，依照其母材(cai)(cai)的(de)(de)(de)組合(he)可(ke)(ke)參照表3-31選擇(ze)焊(han)(han)(han)接(jie)(jie)材(cai)(cai)料(liao)(liao)。
