奧氏體鋼與馬氏體鋼和鐵素體鋼相比具有較好的焊接性，可以采用所有的熔焊方法，包括手工電弧焊、鎢極氬弧焊、熔化極氣體保護焊、等離子弧焊和埋弧焊等。

 奧(ao)氏(shi)體(ti)鋼焊(han)(han)接(jie)材料的(de)(de)選擇(ze)原則是在無裂(lie)紋的(de)(de)前提下，保(bao)證焊(han)(han)縫(feng)(feng)金屬的(de)(de)耐蝕(shi)(shi)性能及力學性能與(yu)母材基本(ben)相當(dang)(dang)，或高(gao)于(yu)母材，一(yi)般要(yao)求其合金成分大致(zhi)與(yu)母材成分匹配。對于(yu)耐蝕(shi)(shi)的(de)(de)奧(ao)氏(shi)體(ti)不銹鋼，一(yi)般希(xi)望含(han)(han)一(yi)定量(liang)的(de)(de)鐵(tie)(tie)(tie)素(su)體(ti)，這樣既能保(bao)證良好(hao)的(de)(de)抗裂(lie)性能，又能有(you)很好(hao)的(de)(de)抗腐蝕(shi)(shi)性能。但(dan)在某些特殊介質中，如尿素(su)設備的(de)(de)焊(han)(han)縫(feng)(feng)金屬是不允許有(you)鐵(tie)(tie)(tie)素(su)體(ti)存在的(de)(de)，否則就會降低(di)其耐蝕(shi)(shi)性。對耐熱(re)用(yong)奧(ao)氏(shi)體(ti)鋼，應(ying)考(kao)慮對焊(han)(han)縫(feng)(feng)金屬內(nei)鐵(tie)(tie)(tie)素(su)體(ti)含(han)(han)量(liang)的(de)(de)控(kong)制(zhi)。對于(yu)長(chang)期在高(gao)溫運行的(de)(de)奧(ao)氏(shi)體(ti)鋼焊(han)(han)件(jian)，焊(han)(han)縫(feng)(feng)金屬內(nei)鐵(tie)(tie)(tie)素(su)體(ti)含(han)(han)量(liang)不應(ying)超過5%。讀者(zhe)可根據Schaeffler圖，按焊(han)(han)縫(feng)(feng)金屬中的(de)(de)鉻當(dang)(dang)量(liang)和鎳當(dang)(dang)量(liang)值估計出相應(ying)的(de)(de)鐵(tie)(tie)(tie)素(su)體(ti)含(han)(han)量(liang)。

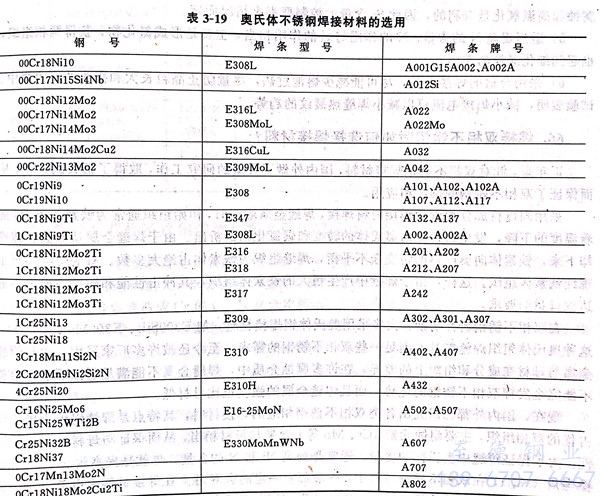

 表3-19所選(xuan)擇(ze)(ze)的(de)焊(han)接材料(liao)，僅(jin)以手工電(dian)弧(hu)焊(han)的(de)電(dian)焊(han)條為代表，主要(yao)是(shi)給讀(du)(du)者提供(gong)一(yi)個選(xuan)擇(ze)(ze)焊(han)接材料(liao)的(de)合(he)金成分(fen)，具(ju)體(ti)采用(yong)那一(yi)類(lei)焊(han)接材料(liao)，讀(du)(du)者可根據具(ju)體(ti)情況(kuang)選(xuan)用(yong)合(he)適的(de)焊(han)接方法，選(xuan)擇(ze)(ze)相應的(de)焊(han)接材料(liao)。若讀(du)(du)者選(xuan)用(yong)埋弧(hu)焊(han)，除(chu)了(le)選(xuan)用(yong)合(he)適的(de)焊(han)絲(si)外，還要(yao)注意(yi)選(xuan)配合(he)適的(de)焊(han)劑(ji)等(deng)。
