從礦石或化合物中提煉金屬，是還原過程；而腐蝕則是將金屬氧化為礦石或化合物，是冶煉的逆過程，即氧化過程。這兩個過程的原理是可以相互借用的。干腐蝕為高溫氧化，濕腐蝕是電解液腐蝕。在液態或固態電解質中的金屬腐蝕過程是電化學過程，是一種涉及電子轉移的化學過程。因此，腐蝕能否進行，取決于金屬能否離子化；而金屬離子化的趨勢，可以用金屬的標準電極電位（ε)來表示。定性地講，金屬的標準電位越負，則越易離子化。
如，鋼表面生銹是電(dian)化學(xue)腐蝕的結果(guo)。鋼暴(bao)露在大(da)氣中，表面吸附(fu)了一層很薄的水膜(mo)，鋼表面不同(tong)的電(dian)極電(dian)位(wei)和水膜(mo)構成了微(wei)電(dian)池，就會引(yin)起電(dian)化學(xue)腐蝕。
鋼本身由于包含有碳化物、夾渣物等，各部分(fen)的(de)組織(zhi)和成分(fen)是不均勻(yun)的(de)，此外內部應力也不均勻(yun)，這些都促使各部分(fen)在電(dian)解質溶液(ye)中，產生相互間的(de)電(dian)極(ji)(ji)電(dian)位(wei)差(cha)。這種電(dian)極(ji)(ji)電(dian)位(wei)差(cha)愈大(da)，微陽極(ji)(ji)和微陰極(ji)(ji)間的(de)電(dian)流(liu)強度愈大(da)，鋼的(de)腐蝕(shi)速度也愈大(da)，結果是微陽極(ji)(ji)部分(fen)發生嚴重的(de)腐蝕(shi)。
這種(zhong)腐(fu)蝕(shi)微電池所引起(qi)電化學(xue)腐(fu)蝕(shi)，在開始階段和腐(fu)蝕(shi)過程中，就(jiu)會(hui)產生陽(yang)極極化作(zuo)(zuo)用和陰極極化作(zuo)(zuo)用。
一、極化作用
在電化(hua)(hua)(hua)學腐蝕中，能夠控制(zhi)腐蝕反應速度的(de)現象稱(cheng)為極化(hua)(hua)(hua)，極化(hua)(hua)(hua)可使陽極與陰極參與反應的(de)速度得到減(jian)(jian)弱和減(jian)(jian)緩。
極(ji)化作用的原(yuan)理 當電(dian)(dian)(dian)(dian)流通過原(yuan)來電(dian)(dian)(dian)(dian)池開(kai)始流動的瞬間(jian)，在(zai)電(dian)(dian)(dian)(dian)極(ji)上(shang)產(chan)生化學(xue)變化，這(zhe)些變化試圖(tu)建立一個新(xin)的與原(yuan)來電(dian)(dian)(dian)(dian)池電(dian)(dian)(dian)(dian)壓(ya)方(fang)向相(xiang)反(fan)的伏打電(dian)(dian)(dian)(dian)池。這(zhe)種新(xin)的反(fan)電(dian)(dian)(dian)(dian)壓(ya)稱為(wei)極(ji)化，其方(fang)向與原(yuan)來電(dian)(dian)(dian)(dian)池的電(dian)(dian)(dian)(dian)壓(ya)方(fang)向相(xiang)反(fan)，從而(er)使原(yuan)來的電(dian)(dian)(dian)(dian)池電(dian)(dian)(dian)(dian)壓(ya)得(de)到了削弱。也(ye)就是說，由于極(ji)化使得(de)腐蝕電(dian)(dian)(dian)(dian)池中金(jin)屬的各電(dian)(dian)(dian)(dian)位(wei)彼此相(xiang)互接近 陽極(ji)電(dian)(dian)(dian)(dian)位(wei)的下(xia)降(jiang)
稱為陽(yang)極(ji)極(ji)化，陰極(ji)電(dian)(dian)(dian)位的(de)(de)(de)(de)下降稱為陰極(ji)極(ji)化。電(dian)(dian)(dian)池電(dian)(dian)(dian)壓的(de)(de)(de)(de)下降、減(jian)小(xiao)使得(de)流(liu)過(guo)電(dian)(dian)(dian)池的(de)(de)(de)(de)電(dian)(dian)(dian)流(liu)也減(jian)小(xiao)。陽(yang)極(ji)、陰極(ji)的(de)(de)(de)(de)極(ji)化并不總是(shi)(shi)同時(shi)以(yi)同種程度發生(sheng)(sheng)，有些(xie)情況(kuang)下，陽(yang)極(ji)發生(sheng)(sheng)較大的(de)(de)(de)(de)極(ji)化，而(er)有些(xie)情況(kuang)下則是(shi)(shi)陰極(ji)發生(sheng)(sheng)較大的(de)(de)(de)(de)極(ji)化。在前一(yi)種情況(kuang)下，反應由陽(yang)極(ji)控(kong)制；后一(yi)種情況(kuang)下，反應由陰極(ji)來控(kong)制（圖(tu)1-1a和圖(tu)1-1c)。為了提高(gao)金屬材料的(de)(de)(de)(de)耐腐蝕(shi)性，可以(yi)通過(guo)提高(gao)其(qi)極(ji)化性能來實(shi)現；作為能源的(de)(de)(de)(de)電(dian)(dian)(dian)池，則是(shi)(shi)通過(guo)降低其(qi)極(ji)化性能來實(shi)現的(de)(de)(de)(de)。
1. 鐵 - 水(shui)體系的極化
在鐵(tie)－水體系(xi)中(zhong)(zhong)，反(fan)應是受(shou)陰(yin)極(ji)控(kong)制(zhi)的(de)，因為氫離(li)子(zi)數量少，也就是說，陰(yin)極(ji)極(ji)化(hua)限制(zhi)著反(fan)應速度(du)(du)(du)；而氧氣是一種去極(ji)化(hua)劑(ji)，因為它(ta)增加(jia)了(le)這(zhe)個反(fan)應中(zhong)(zhong)的(de)腐(fu)蝕電流及一定的(de)腐(fu)蝕量。有一點應該考慮到，這(zhe)就是：極(ji)化(hua)可限制(zhi)腐(fu)蝕速度(du)(du)(du)，使之不(bu)能達(da)到最大值(zhi)，如(ru)果不(bu)存在極(ji)化(hua)，腐(fu)蝕速度(du)(du)(du)將可能達(da)到最大值(zhi)。電解液中(zhong)(zhong)離(li)子(zi)的(de)緩(huan)慢移動、原子(zi)緩(huan)慢地結合(he)成(cheng)氣體分子(zi)或電解液中(zhong)(zhong)離(li)子(zi)的(de)緩(huan)慢溶解，都可能是極(ji)化(hua)的(de)表(biao)現(xian)形式(shi)。
2. 影響極(ji)化的因素
同(tong)其他的(de)(de)所(suo)有性(xing)能一(yi)(yi)樣，極化(hua)性(xing)能不僅(jin)因電(dian)極材料而(er)異，而(er)且與電(dian)解質有密切關(guan)系，因此(ci)，極化(hua)的(de)(de)程度是不同(tong)的(de)(de)。一(yi)(yi)些(xie)腐(fu)(fu)蝕(shi)反(fan)應(ying)由(you)于(yu)高(gao)自發性(xing)與低極化(hua)性(xing)，使得腐(fu)(fu)蝕(shi)反(fan)應(ying)進行得很快；而(er)另一(yi)(yi)些(xie)腐(fu)(fu)蝕(shi)反(fan)應(ying)，盡管它們有著明顯的(de)(de)腐(fu)(fu)蝕(shi)趨勢，但由(you)于(yu)高(gao)極化(hua)性(xing)則使得腐(fu)(fu)蝕(shi)反(fan)應(ying)進行得非常慢(man)。這就是研(yan)究、利用(yong)極化(hua)的(de)(de)目的(de)(de)所(suo)在。影響極化(hua)的(de)(de)因素包括：
a. 增加反應(ying)面積，使腐(fu)蝕更容易發生，由(you)此而(er)降低(di)了極化(hua)率。
b. 攪拌或電解液流動帶走了(le)(le)表面的(de)腐(fu)蝕(shi)產物，從而(er)提供(gong)了(le)(le)大量與電極(ji)接觸的(de)離子，增加了(le)(le)腐(fu)蝕(shi)速度而(er)降低了(le)(le)極(ji)化(hua)；另一方面，如果陰極(ji)反應起控制作用，則攪拌對腐(fu)蝕(shi)速度沒有影響(xiang)。
c. 氧(yang)氣可(ke)有效地使(shi)電(dian)極(ji)去極(ji)化(hua)或通(tong)過帶(dai)走反應產物原子態的(de)氫使(shi)反應更快地進行。
d. 溫度(du)增加(jia)，可使大(da)多數反應速度(du)增加(jia)，因此降(jiang)低了(le)極(ji)化率(lv)。
3. 極化圖

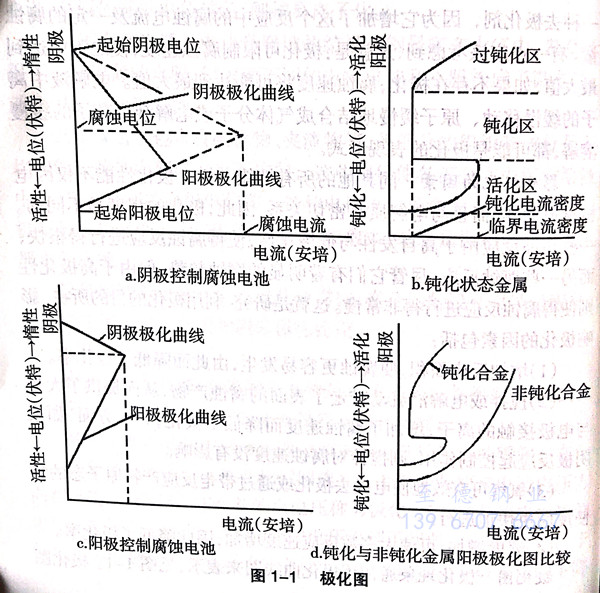

極(ji)(ji)(ji)(ji)(ji)(ji)(ji)化(hua)(hua)(hua)現象通常用(yong)極(ji)(ji)(ji)(ji)(ji)(ji)(ji)化(hua)(hua)(hua)曲(qu)線(xian)(xian)(xian)圖(tu)(tu)本(ben)示 ,見圖(tu)(tu)1-1。極(ji)(ji)(ji)(ji)(ji)(ji)(ji)化(hua)(hua)(hua)圖(tu)(tu)就是(shi)陽(yang)極(ji)(ji)(ji)(ji)(ji)(ji)(ji)電(dian)位和(he)陰極(ji)(ji)(ji)(ji)(ji)(ji)(ji)電(dian)位與(yu)其(qi)電(dian)流的(de)(de)關系圖(tu)(tu)。這(zhe)(zhe)些(xie)曲(qu)線(xian)(xian)(xian)也稱為Evans曲(qu)線(xian)(xian)(xian)，這(zhe)(zhe)是(shi)以(yi)腐蝕(shi)(shi)科學的(de)(de)創始人之一 Ulick Evans命名的(de)(de)。圖(tu)(tu)1-1a表(biao)示由(you)陰極(ji)(ji)(ji)(ji)(ji)(ji)(ji)控制(zhi)腐蝕(shi)(shi)電(dian)池(chi)的(de)(de)極(ji)(ji)(ji)(ji)(ji)(ji)(ji)化(hua)(hua)(hua)圖(tu)(tu)。圖(tu)(tu)1-1b為鈍化(hua)(hua)(hua)狀(zhuang)(zhuang)態由(you)金屬(shu)陽(yang)極(ji)(ji)(ji)(ji)(ji)(ji)(ji)控制(zhi)腐蝕(shi)(shi)電(dian)池(chi)的(de)(de)極(ji)(ji)(ji)(ji)(ji)(ji)(ji)化(hua)(hua)(hua)曲(qu)線(xian)(xian)(xian)圖(tu)(tu)，從圖(tu)(tu)1-1b可以(yi)看出，極(ji)(ji)(ji)(ji)(ji)(ji)(ji)化(hua)(hua)(hua)曲(qu)線(xian)(xian)(xian)并不是(shi)想象的(de)(de)那(nei)樣是(shi)沿直線(xian)(xian)(xian)極(ji)(ji)(ji)(ji)(ji)(ji)(ji)化(hua)(hua)(hua)的(de)(de)，而是(shi)沿著“S”形曲(qu)線(xian)(xian)(xian)極(ji)(ji)(ji)(ji)(ji)(ji)(ji)化(hua)(hua)(hua)的(de)(de)。活(huo)化(hua)(hua)(hua)狀(zhuang)(zhuang)態－鈍化(hua)(hua)(hua)狀(zhuang)(zhuang)態轉變的(de)(de)電(dian)化(hua)(hua)(hua)學行(xing)為，可由(you)這(zhe)(zhe)些(xie)曲(qu)線(xian)(xian)(xian)加以(yi)說明。圖(tu)(tu)1-1c是(shi)由(you)陽(yang)極(ji)(ji)(ji)(ji)(ji)(ji)(ji)控制(zhi)腐蝕(shi)(shi)電(dian)池(chi)的(de)(de)極(ji)(ji)(ji)(ji)(ji)(ji)(ji)化(hua)(hua)(hua)圖(tu)(tu)，此(ci)圖(tu)(tu)可以(yi)說明氫氣對(dui)陰極(ji)(ji)(ji)(ji)(ji)(ji)(ji)極(ji)(ji)(ji)(ji)(ji)(ji)(ji)化(hua)(hua)(hua)的(de)(de)作用(yong)及聚集(ji)的(de)(de)金屬(shu)離子和(he)腐蝕(shi)(shi)產物(wu)對(dui)陽(yang)極(ji)(ji)(ji)(ji)(ji)(ji)(ji)極(ji)(ji)(ji)(ji)(ji)(ji)(ji)化(hua)(hua)(hua)的(de)(de)作用(yong)。實際上，極(ji)(ji)(ji)(ji)(ji)(ji)(ji)化(hua)(hua)(hua)曲(qu)線(xian)(xian)(xian)并不是(shi)直線(xian)(xian)(xian)，極(ji)(ji)(ji)(ji)(ji)(ji)(ji)化(hua)(hua)(hua)曲(qu)線(xian)(xian)(xian)的(de)(de)形狀(zhuang)(zhuang)取決于極(ji)(ji)(ji)(ji)(ji)(ji)(ji)化(hua)(hua)(hua)的(de)(de)具體過程。
4. 極化測(ce)定
耦合件極(ji)化的測(ce)定可以(yi)提(ti)供(gong)關(guan)于極(ji)化行為(wei)的精確信息，特別是(shi)對局部腐(fu)(fu)蝕(shi)的預測(ce)。用極(ji)化技術與臨(lin)界(jie)電位可以(yi)衡量金(jin)屬與合金(jin)在氯化物(wu)溶(rong)液中，點(dian)腐(fu)(fu)蝕(shi)與縫隙腐(fu)(fu)蝕(shi)的敏感(gan)性。
5. 鈍化
有時材料發生(sheng)(sheng)腐(fu)(fu)(fu)蝕(shi)(shi)(shi)(shi)時，會產(chan)生(sheng)(sheng)有黏(nian)附(fu)性的(de)(de)(de)腐(fu)(fu)(fu)蝕(shi)(shi)(shi)(shi)產(chan)物，這種黏(nian)附(fu)性的(de)(de)(de)腐(fu)(fu)(fu)蝕(shi)(shi)(shi)(shi)產(chan)物能夠起到保(bao)護材料免受進(jin)一步腐(fu)(fu)(fu)蝕(shi)(shi)(shi)(shi)作用，這也就是(shi)鈍化(hua)(hua)作用。這些被(bei)鈍化(hua)(hua)的(de)(de)(de)材料在特(te)定的(de)(de)(de)環(huan)境(jing)中腐(fu)(fu)(fu)蝕(shi)(shi)(shi)(shi)非(fei)常小，而在其他環(huan)境(jing)中卻有可能產(chan)生(sheng)(sheng)相當嚴重(zhong)的(de)(de)(de)腐(fu)(fu)(fu)蝕(shi)(shi)(shi)(shi)。例如，從電動序(xu)來看，鋁的(de)(de)(de)腐(fu)(fu)(fu)蝕(shi)(shi)(shi)(shi)速度應該(gai)是(shi)較(jiao)高(gao)的(de)(de)(de)，然而實際(ji)上，鋁在除鹵化(hua)(hua)物外的(de)(de)(de)多(duo)數介質里(li)具有較(jiao)強的(de)(de)(de)耐腐(fu)(fu)(fu)蝕(shi)(shi)(shi)(shi)能力(li)。這種現象稱為鈍化(hua)(hua)。鎳、鈦、鋯(gao)、鉻(ge)和不銹鋼等(deng)材料都是(shi)因為可自(zi)鈍化(hua)(hua)而具備(bei)了耐腐(fu)(fu)(fu)蝕(shi)(shi)(shi)(shi)的(de)(de)(de)能力(li)。
通過研究極(ji)化(hua)(hua)曲線(xian)，也就(jiu)是(shi)Evans曲線(xian)，可(ke)以幫助更好地(di)理解(jie)合金(jin)(jin)(jin)(jin)的(de)(de)(de)(de)(de)(de)(de)鈍(dun)化(hua)(hua)。圖(tu)(tu)(tu)1-1b中顯(xian)示的(de)(de)(de)(de)(de)(de)(de)鈍(dun)化(hua)(hua)合金(jin)(jin)(jin)(jin)的(de)(de)(de)(de)(de)(de)(de)陽(yang)極(ji)極(ji)化(hua)(hua)曲線(xian)明(ming)顯(xian)不同(tong)于沒有鈍(dun)化(hua)(hua)的(de)(de)(de)(de)(de)(de)(de)合金(jin)(jin)(jin)(jin)，圖(tu)(tu)(tu)1-1d是(shi)鈍(dun)化(hua)(hua)與沒有鈍(dun)化(hua)(hua)材料的(de)(de)(de)(de)(de)(de)(de)極(ji)化(hua)(hua)曲線(xian)比(bi)較圖(tu)(tu)(tu)。鈍(dun)化(hua)(hua)明(ming)顯(xian)的(de)(de)(de)(de)(de)(de)(de)是(shi)陽(yang)極(ji)極(ji)化(hua)(hua)的(de)(de)(de)(de)(de)(de)(de)結果。在(zai)金(jin)(jin)(jin)(jin)屬(shu)(shu)與環境之間(jian)，由金(jin)(jin)(jin)(jin)屬(shu)(shu)氧(yang)化(hua)(hua)物或化(hua)(hua)學反應吸(xi)收(shou)的(de)(de)(de)(de)(de)(de)(de)氧(yang)氣(qi)形(xing)成(cheng)一層牢固的(de)(de)(de)(de)(de)(de)(de)保護薄膜(mo)，可(ke)以防(fang)止金(jin)(jin)(jin)(jin)屬(shu)(shu)與電(dian)解(jie)液進一步接觸電(dian)解(jie)。在(zai)金(jin)(jin)(jin)(jin)屬(shu)(shu)為鐵的(de)(de)(de)(de)(de)(de)(de)情況(kuang)下(xia)，當(dang)有更多的(de)(de)(de)(de)(de)(de)(de)氧(yang)可(ke)以到(dao)達陰(yin)極(ji)的(de)(de)(de)(de)(de)(de)(de)金(jin)(jin)(jin)(jin)屬(shu)(shu)表面(mian)進行反應時(shi)，就(jiu)可(ke)以形(xing)成(cheng)一層保護性(xing)的(de)(de)(de)(de)(de)(de)(de)鈍(dun)化(hua)(hua)膜(mo)，金(jin)(jin)(jin)(jin)屬(shu)(shu)表面(mian)因此達到(dao)鈍(dun)化(hua)(hua)狀(zhuang)態，對(dui)避免加速(su)腐(fu)蝕(shi)起到(dao)了(le)非常重(zhong)要的(de)(de)(de)(de)(de)(de)(de)作用(yong)。在(zai)特(te)定的(de)(de)(de)(de)(de)(de)(de)情況(kuang)下(xia)，特(te)定的(de)(de)(de)(de)(de)(de)(de)合金(jin)(jin)(jin)(jin)能否鈍(dun)化(hua)(hua)取(qu)決(jue)于陽(yang)極(ji)和(he)陰(yin)極(ji)極(ji)化(hua)(hua)效(xiao)果。
鈍(dun)化(hua)(hua)(hua)狀(zhuang)(zhuang)態合金被廣泛用做熱交換器結構的(de)(de)(de)耐腐蝕(shi)材料，鈍(dun)化(hua)(hua)(hua)狀(zhuang)(zhuang)態金屬的(de)(de)(de)耐腐蝕(shi)性取決于(yu)(yu)鉻(ge)含量、環境中的(de)(de)(de)氯化(hua)(hua)(hua)物和氧含量以及溫度。在特(te)定的(de)(de)(de)條件下達到鈍(dun)化(hua)(hua)(hua)狀(zhuang)(zhuang)態，取決于(yu)(yu)各種鈍(dun)化(hua)(hua)(hua)因素(su)的(de)(de)(de)相對值(zhi)能否(fou)超過其阻礙鈍(dun)化(hua)(hua)(hua)的(de)(de)(de)因素(su)。例(li)如(ru)，高的(de)(de)(de)鉻(ge)含量有利(li)于(yu)(yu)鈍(dun)化(hua)(hua)(hua)，低的(de)(de)(de)溫度有利(li)于(yu)(yu)鈍(dun)化(hua)(hua)(hua)，含有去鈍(dun)化(hua)(hua)(hua)離子的(de)(de)(de)氯化(hua)(hua)(hua)物阻礙鈍(dun)化(hua)(hua)(hua)，而氧有利(li)于(yu)(yu)鈍(dun)化(hua)(hua)(hua)。
6. 鈍化狀態(tai)合金的(de)行為
盡(jin)管鈍(dun)(dun)(dun)化狀(zhuang)態材料在(zai)(zai)特定的(de)環(huan)境下，鈍(dun)(dun)(dun)化狀(zhuang)態材料腐蝕非常(chang)小，但在(zai)(zai)其他情(qing)況下可能腐蝕相當嚴重(zhong)。相反，通常(chang)顯(xian)示鈍(dun)(dun)(dun)化狀(zhuang)態的(de)合(he)金(jin)在(zai)(zai)非鈍(dun)(dun)(dun)化狀(zhuang)態下，常(chang)常(chang)是非常(chang)活潑的(de)。某(mou)些元素可以(yi)擊穿(chuan)鈍(dun)(dun)(dun)化膜，造成鈍(dun)(dun)(dun)化膜不連續處(chu)的(de)金(jin)屬被(bei)腐蝕。例如，氯離子破(po)壞鋁、鐵(tie)以(yi)及不銹鋼的(de)鈍(dun)(dun)(dun)化，造成點(dian)(dian)腐蝕。因(yin)此，使用(yong)鈍(dun)(dun)(dun)化狀(zhuang)態金(jin)屬的(de)用(yong)戶(hu)應特別(bie)注意點(dian)(dian)腐蝕、應力(li)腐蝕開裂(lie)、敏化以(yi)及貧氧腐蝕等。
對(dui)于(yu)金(jin)屬的(de)耐腐蝕性(xing)，希望(wang)有(you)較高的(de)極(ji)化性(xing)能；對(dui)于(yu)作為能源的(de)電池或(huo)金(jin)屬的(de)表(biao)面處理(li)，卻(que)要求有(you)較低的(de)極(ji)化性(xing)能。同其他的(de)所有(you)性(xing)能一樣，極(ji)化性(xing)能不(bu)僅因電極(ji)材料而異(yi)，也與電解(jie)質(zhi)密切相(xiang)關。
二、不(bu)銹鋼的極(ji)化曲線

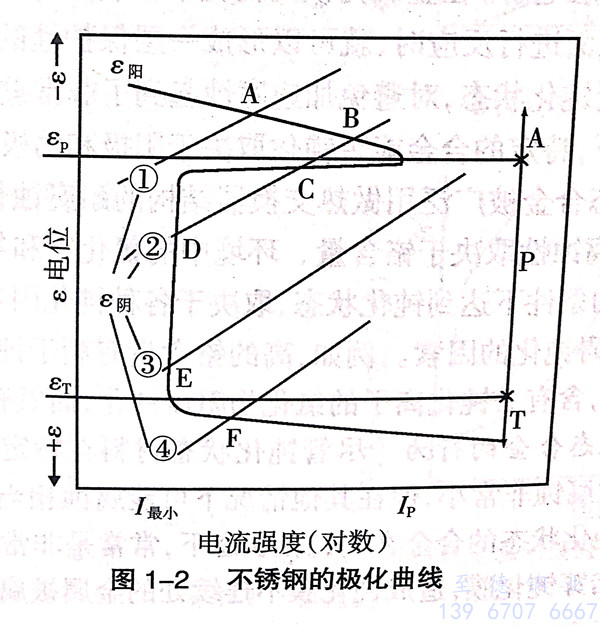

不銹(xiu)鋼的極化曲線，見圖1-2。圖1-2描述了不銹鋼以及有活化、鈍化轉變的合金電極動力學過程，并按電位分為活化區（A)、鈍化區（P)和過鈍化區（T)。應用陽極極化曲線（εm)及相關的陰極極化曲線（圖1-2中的①、②、③、④),可以求得腐蝕電位和腐蝕電流密度（圖1-2中的陽極化曲線和陰極化曲線的交點A、B、C、D、E、F)。
金(jin)屬(shu)或合(he)金(jin)在不同條件下，其電(dian)化(hua)(hua)學腐(fu)(fu)蝕(shi)有四(si)種(zhong)狀態(tai)(tai)：一是(shi)(shi)活化(hua)(hua)狀態(tai)(tai)，腐(fu)(fu)蝕(shi)電(dian)流(liu)強度(du)較(jiao)大，因而(er)腐(fu)(fu)蝕(shi)速(su)度(du)較(jiao)快；二是(shi)(shi)相對穩定(ding)(ding)狀態(tai)(tai)，即金(jin)屬(shu)處于可(ke)(ke)以鈍(dun)化(hua)(hua)也(ye)可(ke)(ke)以活化(hua)(hua)狀態(tai)(tai)；三是(shi)(shi)鈍(dun)化(hua)(hua)穩定(ding)(ding)狀態(tai)(tai)，金(jin)屬(shu)只處于鈍(dun)化(hua)(hua)狀態(tai)(tai)，而(er)且是(shi)(shi)穩定(ding)(ding)的(de)，能夠自動(dong)鈍(dun)化(hua)(hua)，只有很小的(de)腐(fu)(fu)蝕(shi)電(dian)流(liu)，腐(fu)(fu)蝕(shi)速(su)度(du)很小；四(si)是(shi)(shi)過鈍(dun)化(hua)(hua)狀態(tai)(tai)，當金(jin)屬(shu)處于過鈍(dun)化(hua)(hua)狀態(tai)(tai)時有較(jiao)高(gao)的(de)腐(fu)(fu)蝕(shi)電(dian)流(liu)。
為了提高(gao)不銹鋼的(de)耐腐蝕性能，我們希(xi)望(wang)：
a. 不銹鋼(gang)易(yi)處于鈍化(hua)態，也就(jiu)是可以自動鈍化(hua)；
b. 不(bu)銹鋼鈍化后腐蝕電(dian)流(liu)密度要很(hen)低(di)；
c. 不銹鋼鈍(dun)化狀態(tai)的（腐蝕）電位范圍要寬。
上述三點(dian)分別指出(chu)了不銹鋼獲得(de)鈍化(hua)的(de)必要條(tiao)件、鈍化(hua)狀(zhuang)態(tai)的(de)腐蝕速度和(he)鈍化(hua)狀(zhuang)態(tai)的(de)相對穩定性。
不銹(xiu)鋼只(zhi)有處在鈍化(hua)狀態方(fang)能耐(nai)腐(fu)(fu)(fu)蝕(shi)，這時(shi)鈍化(hua)狀態腐(fu)(fu)(fu)蝕(shi)電流最小，腐(fu)(fu)(fu)蝕(shi)速(su)度最慢(man)，其他三種(zhong)狀態下不銹(xiu)鋼都是(shi)(shi)不耐(nai)腐(fu)(fu)(fu)蝕(shi)的。由此可見，不銹(xiu)鋼的“不銹(xiu)”是(shi)(shi)相對的，只(zhi)是(shi)(shi)腐(fu)(fu)(fu)蝕(shi)速(su)度比較(jiao)慢(man)就是(shi)(shi)了。
