30Cr13（3Cr13）SUS 420J2 鋼屬于馬氏體(ti)不銹(xiu)鋼(gang)，其主要性能與12Cr13（1Cr13）、20Cr13（2Cr13）鋼相同，但因其碳含量較高，因此強度、硬度、淬透性和熱強性都較高，在室溫的稀硝酸和弱的有機酸中具有一定的耐蝕性，但不及12Cr13（1Cr13）和20Cr13（2Cr13）不銹鋼，焊接性差。

 30Cr13（3Cr13）SUS 420J2 不銹鋼在熱處理（淬火及回火）后用作強度要求較高的結構件材料，以及承受高應力載荷并在一定腐蝕介質條件下的磨損件，如在300℃以下工作的刀具、彈簧；400℃以下工作的軸、螺栓、閥門、軸承及醫用工具等，并且適宜制造受到高機械載荷及腐蝕介質作用并在磨損條件下工作的透明、不透明塑料模具等。

一、化學成分

   30Cr13（3Cr13）SUS 420J2 不(bu)銹鋼的化學成分見表4-21。

二、臨界溫度

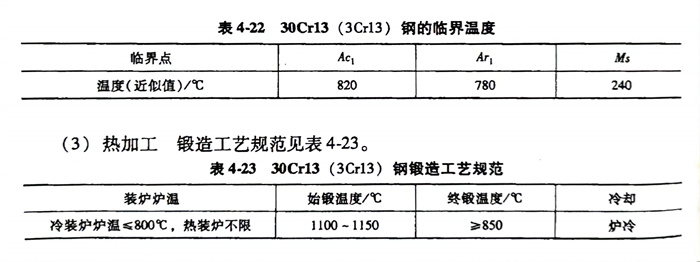

   30Cr13（3Cr13）SUS 420J2 不(bu)銹鋼的臨界溫度見表4-22。

三(san)、熱加工

    30Cr13（3Cr13）SUS 420J2 不銹鋼鍛造工藝規范見表4-23。

   30Cr13（3Cr13）SUS 420J2 不銹鋼的導熱性差，應力較大，應先慢加熱到850℃，然后快速加熱到1120℃；對鍛造后的制品，應特別注意緩冷，最好在熱砂中或在爐中緩冷；高溫對變形阻力較大，壓下量可小些，終鍛溫度應稍高些。

四、預(yu)備熱(re)處理

  預備熱(re)處(chu)理的過(guo)程如下：

   1. 退火： 加(jia)熱溫度為750～800℃，爐冷，硬(ying)度≤207HBW。

   2. 完全退火： 加熱溫(wen)度為860～900℃，爐冷(leng)，硬度≤207HBW。

五、淬(cui)火(huo)及回火(huo)

    30Cr13（3Cr13）SUS 420J2 不銹鋼(gang)淬火溫度為1020～1050℃，油冷或空冷，硬度為52～54HRC；回火溫度200～300℃，硬度為50～52HRC，回火溫度與硬度的關系見表4-24。

六(liu)、力(li)學性能

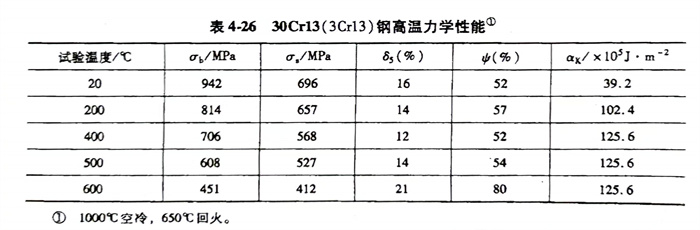

   30Cr13（3Cr13）SUS 420J2 不(bu)銹鋼室溫力學性能見表4-25，高溫力學性能見表4-26。
