①. 不銹(xiu)鋼管道布置設計應符合管道及儀表流程圖的要求。
②. 不銹鋼管(guan)道布置(zhi)應統籌規劃，做(zuo)到安全可(ke)靠、經濟合理、滿足施工(gong)、操作(zuo)、維(wei)修等方面的要求，并力求美(mei)觀(guan)整齊。
③. 在確定進出(chu)裝置(zhi)（單(dan)元(yuan)）的(de)管(guan)道(dao)的(de)方(fang)位與敷設方(fang)式時(shi)，應做到內外協調(diao)。
④. 廠(chang)區內的全廠(chang)性管道(dao)的敷設，應與廠(chang)區內的裝置（單元(yuan)）、道(dao)路、建(jian)筑(zhu)物、構筑(zhu)物等協調，一(yi)般沿廠(chang)區道(dao)路設計廠(chang)內管廊，減少管道(dao)與鐵(tie)路、道(dao)路的交叉。
⑤. 不銹鋼管道應架(jia)空或(huo)地上敷設，特殊情況下可(ke)敷設在管溝內。
⑥. 不銹鋼管道宜集中成排布置。地上的管道應敷設在管廊或管墩上。
⑦. 在(zai)管廊、管墩上布置管道(dao)時，宜使管廊或管墩所受(shou)的垂直荷載、水平(ping)荷載均衡。
⑧. 全廠性管廊或管墩上（包(bao)括(kuo)穿越涵洞）應(ying)留有10％～30％的裕量，并(bing)考慮其(qi)荷重。裝(zhuang)置主管廊宜留有10％～20％的裕量，并(bing)考慮其(qi)荷重。
⑨. 輸送介質對距離、角度、高差等有特殊要求的不銹(xiu)鋼管道以及大口徑不銹鋼管道的布置，應符合設備布置設計的要求。
⑩. 不銹(xiu)鋼管(guan)道布置不應妨(fang)礙設(she)備、機泵及其內(nei)部構件的(de)安裝、檢修和(he)消防(fang)車輛的(de)通行。
?. 不銹鋼管道布置應使管道系統具有必要的柔性。在保證管道柔性及管道對設備、機泵管口作用力和力矩不超過允許值的情況下，應使管道最短，組成件最少。
?. 應在管道(dao)規劃的同時考慮(lv)其支承點設置(zhi)，宜(yi)利用管道(dao)的自然形狀達到(dao)自行補償。
?. 不(bu)銹鋼(gang)管道布置宜做到“步步高”或“步步低”，減少“氣袋”或“液袋”，否則應根據操作、檢修要求設置放空、放凈。管道布置應減少“盲腸”。
?. 氣液兩(liang)相流的(de)管道由(you)一(yi)路分為兩(liang)路或多路時，管道布置應考慮對稱性或滿足管道及儀表流程圖的(de)要求。
?. 不銹鋼管道除與閥門、儀表、設備等需要用法(fa)蘭或螺紋連接者外，應采用焊接連接。
?. 下列情況應考(kao)慮法蘭(lan)、螺紋(wen)或其他(ta)可拆(chai)卸連接。
a. 因檢修(xiu)、清洗(xi)、吹掃需(xu)拆卸的場合。
b. 襯里管(guan)(guan)道或夾套管(guan)(guan)道。
c. 管道由兩段異(yi)種材料組(zu)成且不宜用(yong)焊接(jie)(jie)連接(jie)(jie)者。
d. 焊縫現場熱處理(li)有困難的管(guan)道連接點。
e. 公稱直徑小于或等于100mm的鍍鋅管道。
f. 設置盲(mang)板或“8”字盲(mang)板的位置。
?. 不銹鋼(gang)蒸汽管道或可凝性氣體管道的支管宜從主管的上方相接。蒸汽冷凝液支管應從收回總管的上方接入。
?. 有毒介(jie)質(zhi)管(guan)(guan)道應采(cai)(cai)用(yong)焊接(jie)連接(jie)，除有特(te)殊(shu)需要外不(bu)得采(cai)(cai)用(yong)法蘭(lan)或螺(luo)紋連接(jie)。有毒介(jie)質(zhi)管(guan)(guan)道應有明(ming)顯標志(zhi)以區別于其他管(guan)(guan)道。有毒介(jie)質(zhi)管(guan)(guan)道不(bu)應埋地敷設。
?. 布置固(gu)體物料(liao)或含固(gu)體物料(liao)的管道時，應使(shi)管道盡可(ke)能短、少拐(guai)彎(wan)和不出現(xian)死角。
a. 固體(ti)物(wu)料支管(guan)與主管(guan)的連接應順介質(zhi)流向(xiang)斜接，夾角不宜大于45°。
b. 固體(ti)物料管道(dao)上(shang)彎管的彎曲半徑不應小于管道(dao)公稱(cheng)直(zhi)徑的6倍(bei)。
c. 含有大量(liang)固體物料的漿液管(guan)道和高黏度的液體管(guan)道應有坡(po)度。
?. 不(bu)應在振動管(guan)道上彎(wan)矩大的部(bu)位(wei)設置分(fen)支管(guan)。
21. 在易(yi)產生(sheng)振動的(de)管(guan)(guan)(guan)道（如往(wang)復(fu)式壓(ya)縮(suo)機、往(wang)復(fu)泵的(de)出口管(guan)(guan)(guan)道等）的(de)轉彎(wan)(wan)處，應采用彎(wan)(wan)曲半徑不小(xiao)于1.5倍公稱直徑的(de)彎(wan)(wan)頭。分支管(guan)(guan)(guan)宜(yi)順介質(zhi)流向斜(xie)接(jie)。
22. 從有(you)可能發生振動(dong)的管(guan)道上接(jie)出(chu)公稱直徑小于或等(deng)于40mm的支管(guan)時，無(wu)(wu)論支管(guan)上有(you)無(wu)(wu)閥門，連接(jie)處均應采取加(jia)強措(cuo)施。
23. 自流的(de)水平管道應有(you)不小于0.003的(de)順介質流向坡度。

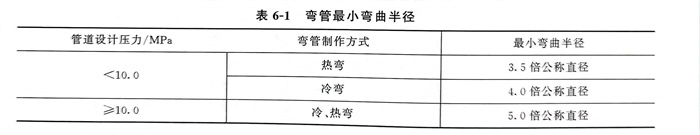

24. 各種不(bu)銹鋼彎管的最小彎曲半徑應符合表6-1。

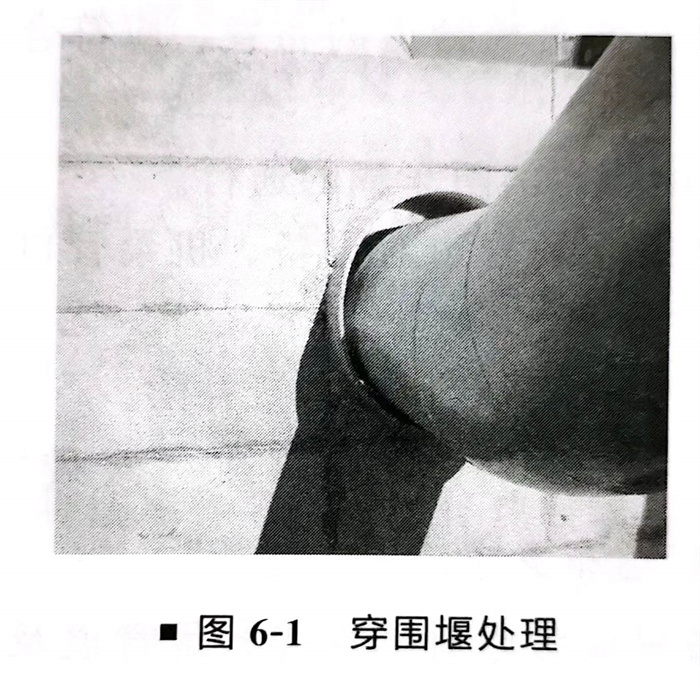

25. 不銹(xiu)鋼管(guan)道穿過建筑物的樓板、屋頂(ding)或墻面時，應(ying)(ying)加(jia)套管(guan)，套管(guan)與管(guan)道間(jian)的空隙應(ying)(ying)密(mi)封。套(tao)管(guan)(guan)(guan)的(de)直徑(jing)應(ying)大于(yu)管(guan)(guan)(guan)道(dao)(dao)隔熱層的(de)外徑(jing)，并不得(de)影響管(guan)(guan)(guan)道(dao)(dao)的(de)熱位移。管(guan)(guan)(guan)道(dao)(dao)上的(de)焊縫不應(ying)在套(tao)管(guan)(guan)(guan)內，并距離(li)套(tao)管(guan)(guan)(guan)端部不應(ying)小于(yu)150mm。套(tao)管(guan)(guan)(guan)應(ying)高出樓板、屋頂(ding)面50mm（圖6-1）。管(guan)(guan)(guan)道(dao)(dao)穿(chuan)(chuan)過屋頂(ding)時應(ying)設防雨罩。管(guan)(guan)(guan)道(dao)(dao)不應(ying)穿(chuan)(chuan)過防火墻(qiang)或(huo)防爆墻(qiang)。
26. 布置腐蝕性介質、有毒介質和高壓管道時，應(ying)避免(mian)由于法蘭、螺紋和填料(liao)密(mi)封等泄(xie)漏(lou)而造成對人身和設(she)(she)備的危害(hai)。易泄(xie)漏(lou)部位應(ying)避免(mian)位于人行通道或(huo)機泵上方，否則應(ying)設(she)(she)安全(quan)防護。
27. 有(you)隔熱(re)層(ceng)的管(guan)(guan)道，在(zai)管(guan)(guan)墩、管(guan)(guan)架處(chu)應設管(guan)(guan)托。無隔熱(re)層(ceng)的管(guan)(guan)道，如無要求，可不(bu)設管(guan)(guan)托。當隔熱(re)層(ceng)厚度小于或等于80mm時(shi)，選用高100mm的管(guan)(guan)托；隔熱(re)層(ceng)厚度大于80mm時(shi)，選用高150mm的管(guan)(guan)托；隔熱(re)層(ceng)厚度大于130mm時(shi)，選用高200mm的管(guan)(guan)托。保冷管(guan)(guan)道應選用保冷管(guan)(guan)托。
28. 廠區地(di)形(xing)高(gao)(gao)差(cha)較大時，全廠性管道敷設應與地(di)形(xing)高(gao)(gao)差(cha)保(bao)持一致，在適當位置調整管廊標(biao)高(gao)(gao)。管道的最(zui)小坡度宜為0.002。管道變坡點(dian)宜設在轉(zhuan)彎(wan)處或固(gu)定點(dian)附近。
29. 對于跨越(yue)、穿越(yue)廠區內鐵路(lu)和(he)(he)道(dao)路(lu)的(de)管道(dao)，在其跨越(yue)段或(huo)穿越(yue)段上不得裝設閥門、金(jin)屬波紋管補償器和(he)(he)法(fa)蘭、螺紋接頭等(deng)管道(dao)組成件。
30. 有熱位移的埋地管道(dao)(dao)，在管道(dao)(dao)強度允許的條(tiao)件下可(ke)設置擋墩(dun)，否則應(ying)采取(qu)熱補償(chang)措施。

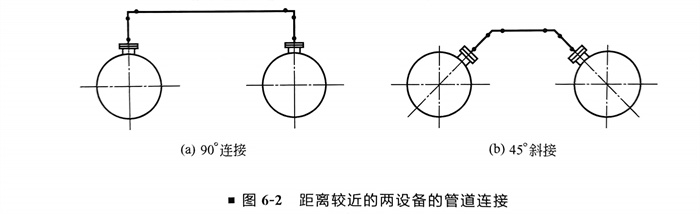

31. 距離較近的(de)(de)(de)(de)兩(liang)設(she)備(bei)(bei)的(de)(de)(de)(de)連接(jie)管，最好不直接(jie)連（有(you)(you)波(bo)形伸縮器(qi)的(de)(de)(de)(de)或設(she)備(bei)(bei)中的(de)(de)(de)(de)一個設(she)備(bei)(bei)沒有(you)(you)同建筑物(wu)固(gu)定者除外）。一般采用90°連接(jie)或45°斜接(jie)，如圖6-2所示(shi)。
32. 大氣排放的相(xiang)關規定。
a. 可燃氣體(ti)排氣筒、放空管的(de)高度，應(ying)符合下列規定。

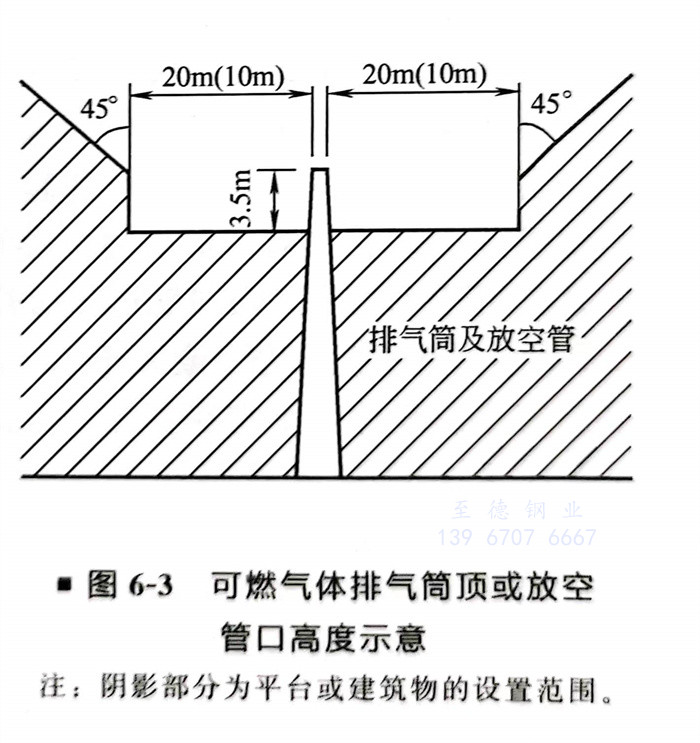

Ⅰ. 連續排(pai)(pai)放的(de)可(ke)燃氣(qi)體(ti)排(pai)(pai)氣(qi)筒頂(ding)或放空管(guan)口，應高出20m范圍內的(de)平臺或建(jian)筑(zhu)物(wu)頂(ding)3.5m以上。位(wei)于20m以外的(de)平臺或建(jian)筑(zhu)物(wu)如圖(tu)6-3所示(shi)。
Ⅱ. 間歇排(pai)放的可燃(ran)氣(qi)體筒頂(ding)或(huo)放空管口，應高出10m范(fan)圍內的平臺或(huo)建筑物頂(ding)3.5m以上。位(wei)于10m以外的平臺或(huo)建筑物如圖6-3所示。
b. 向大氣排放的非可燃(ran)氣體(ti)放空管高度(du)應符(fu)合下列要求。
Ⅰ. 設(she)備上(shang)或管道上(shang)的放空管口應高出鄰近的操作平臺2m以上(shang)。
Ⅱ. 緊靠建(jian)筑(zhu)物、構(gou)筑(zhu)物或其內部布置(zhi)的(de)設備或管道的(de)放空口，應(ying)高出建(jian)筑(zhu)物、構(gou)筑(zhu)物2m以上。
c. GB50316《工業金(jin)屬(shu)管道設計規范》對氣(qi)體排(pai)放的規定(ding)，引入(ru)了環(huan)境保護(hu)的國(guo)家標準。
Ⅰ. B類氣(qi)體的(de)(de)放空管管口(kou)及(ji)安(an)全閥排放口(kou)與平臺或建筑物的(de)(de)相(xiang)對距離應符合現行國家標準GB 50160《石油化工企業(ye)設(she)計防火(huo)規范》中的(de)(de)相(xiang)應規定。
Ⅱ. 放(fang)空(kong)口位置除上述要求外，還應符(fu)合現行國家標準GB/T 3840《制定(ding)地方大氣(qi)污染物排放(fang)標準的(de)技術方法》的(de)規定(ding)。
33. GB 50316《工業金屬管道設計規(gui)范(fan)》對B類流(liu)體進(jin)行(xing)了一(yi)些強制的(de)布(bu)置規(gui)定。
a. 在車間內或裝置內不(bu)便維修的(de)區域(yu)，不(bu)宜(yi)將輸送強腐蝕性及B類流體的(de)管道敷設在地下。
b. 在(zai)無可靠的(de)通(tong)風條件(jian)及(ji)無安全措施時，不得(de)在(zai)通(tong)行管(guan)溝內布置窒息性及(ji)B類流體的(de)管(guan)道。
c. B類流(liu)體的(de)管(guan)道，不(bu)得安裝在(zai)通風不(bu)良(liang)的(de)廠(chang)房內(nei)(nei)、室內(nei)(nei)的(de)吊(diao)頂內(nei)(nei)及建（構(gou)）筑(zhu)物封閉的(de)夾層內(nei)(nei)。
d. 密度比環境空氣大的室(shi)外B類(lei)氣體管道(dao)，當(dang)有法蘭(lan)、螺紋連接或有填料(liao)結構的管道(dao)組成件時，不應緊(jin)靠有門窗(chuang)的建筑物敷(fu)設。
e. B類流體的管道不得穿過與其無關的建筑物(wu)。
f. B類流體的管道(dao)不(bu)應在高(gao)溫管道(dao)兩側(ce)相(xiang)鄰(lin)布置(zhi)，也(ye)不(bu)應布置(zhi)在高(gao)溫管道(dao)上方有熱影響的位置(zhi)。
g. B類流體管(guan)道與儀表及電氣的電纜相鄰敷設時(shi)，平行(xing)凈(jing)距不宜小(xiao)于(yu)1m。電纜在下方敷設時(shi)，交(jiao)叉凈(jing)距不應小(xiao)于(yu)0.5m。當管(guan)道采用焊(han)接(jie)連接(jie)結構并無(wu)閥門時(shi)，其(qi)平行(xing)凈(jing)距可取上述凈(jing)距的50％。
h. B類液(ye)體排放應符合GB50316的(de)(de)規定(ding)。含油的(de)(de)水應先排人油水分(fen)離裝置。
i. B類(lei)流體管(guan)道(dao)與氧(yang)氣管(guan)道(dao)的平行凈(jing)距(ju)不應小(xiao)于500mm。交叉凈(jing)距(ju)不應小(xiao)于250mm。當管(guan)道(dao)采用焊接連接結構并無閥(fa)門時，其平行凈(jing)距(ju)可取上述(shu)凈(jing)距(ju)的50％。
34. 布置(zhi)管道(dao)應留(liu)有轉動(dong)設備維(wei)修、操作和(he)設備內填充(chong)物裝卸及消(xiao)防車(che)道(dao)等所需空間。
a. 吊裝(zhuang)孔范圍(wei)內不應(ying)(ying)布置管(guan)道。在(zai)設備內件抽出區域及設備法蘭拆卸區內不應(ying)(ying)布置管(guan)道。
b. 儀表(biao)接(jie)口(kou)的設(she)置(zhi)應符合下(xia)列規定。
Ⅰ. 就地(di)指示儀表接口的位置應設在操(cao)作(zuo)人員看得清的高度。
Ⅱ. 管道上的儀表(biao)接口應(ying)(ying)按(an)儀表(biao)專業的要求設(she)置，并應(ying)(ying)滿足元件(jian)裝卸所(suo)需的空間。
Ⅲ. 設計(ji)壓(ya)力不(bu)大于(yu)6.3MPa或設計(ji)溫(wen)度(du)不(bu)高(gao)于(yu)425℃的(de)蒸汽管(guan)道，儀表接(jie)口(kou)公稱直(zhi)徑(jing)不(bu)應(ying)小(xiao)于(yu)15mm。大于(yu)上述條(tiao)件及有振(zhen)動的(de)管(guan)道，儀表接(jie)口(kou)公稱直(zhi)徑(jing)不(bu)應(ying)小(xiao)于(yu)20mm，當主(zhu)管(guan)公稱直(zhi)徑(jing)小(xiao)于(yu)20mm時，儀表接(jie)口(kou)不(bu)應(ying)小(xiao)于(yu)主(zhu)管(guan)徑(jing)。
35. 不(bu)銹鋼管(guan)道布置時管(guan)道焊縫(feng)的設置應符合下列要求。
a. 不銹(xiu)鋼管道對接焊口的中心與彎管起彎點的距離不應小于管子外徑，且不小于100mm。
b. 不(bu)銹鋼管道上兩相鄰對接焊口的中心間距如下。
Ⅰ. 對于(yu)公(gong)稱直(zhi)徑(jing)小于(yu)150mm的(de)管道(dao)，不應小于(yu)外徑(jing)，且不得小于(yu)50mm。
Ⅱ. 對于(yu)公稱直徑等于(yu)或大(da)于(yu)150mm的(de)管(guan)道，不應小(xiao)于(yu)150mm。
c. 不銹鋼(gang)管道的環焊縫不宜在管托的范圍內。需熱處理的焊縫從外側距支架邊緣的凈距宜大于焊縫寬度的5倍，且不應小于100mm。
36. 廠內管(guan)線綜合(he)。
a. 沿地面或低(di)支架(jia)敷設的管(guan)道，不應(ying)環繞工(gong)藝裝置或罐組(zu)四周布置。
b. 可(ke)燃氣體、液(ye)化烴、可(ke)燃液(ye)體的(de)管道(dao)(dao)橫穿鐵路或道(dao)(dao)路時，應(ying)敷設在管涵或套管內(nei)。
c. 可(ke)燃(ran)氣體、液化(hua)烴(jing)、可(ke)燃(ran)液體的管道，不(bu)得穿越(yue)(yue)或跨越(yue)(yue)與其無關的煉油工藝裝置(zhi)、化(hua)工生產單(dan)元或設(she)施；但可(ke)跨越(yue)(yue)罐區泵(beng)房（棚(peng)）。在跨越(yue)(yue)泵(beng)房（棚(peng)）的管道上，不(bu)應設(she)置(zhi)閥門、法蘭、螺紋接頭(tou)和補償器(qi)等。
d. 距散(san)發密度大(da)于空氣(qi)(qi)的可燃(ran)氣(qi)(qi)體設備30m以內的管溝、電纜溝、電纜隧道，應采取防止可燃(ran)氣(qi)(qi)體竄入和積(ji)聚(ju)的措施。
e. 各種工藝(yi)管(guan)道或(huo)含可燃液體的(de)污水管(guan)道，不應沿(yan)道路敷設在(zai)路面或(huo)路肩上下。
f. 布(bu)置(zhi)在(zai)公路(lu)型道路(lu)路(lu)肩上的管架(jia)支柱(zhu)、照明電桿、行道樹(shu)或標志桿等(deng)，應符合下列(lie)規定:
Ⅰ. 至(zhi)雙(shuang)車道路(lu)面(mian)邊緣(yuan)不(bu)應小于0.5m（很(hen)多現行標(biao)準規定管架立柱邊緣(yuan)距鐵路(lu)中心線不(bu)應小于3m，距道路(lu)路(lu)肩(jian)不(bu)應小于1m）。
Ⅱ. 至(zhi)單車道(dao)中(zhong)心線不應(ying)小于3m。
