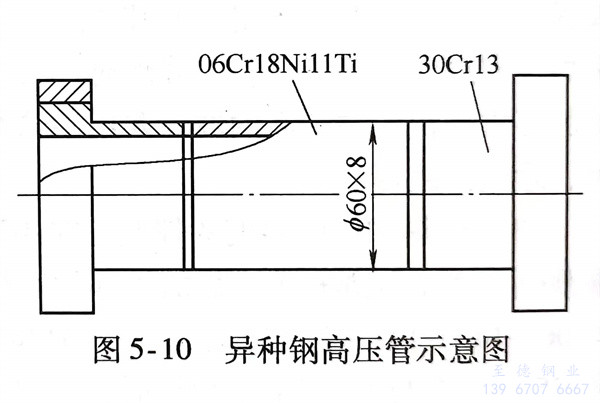

浙江至德鋼業有限公司高壓水罐水位器中高壓管是由中段321不銹(xiu)鋼管與兩端30Cr13 鋼管連接件焊接而成，如圖5-10所示。鋼管規格為φ60mm×8mm。

1. 焊接性分析(xi)

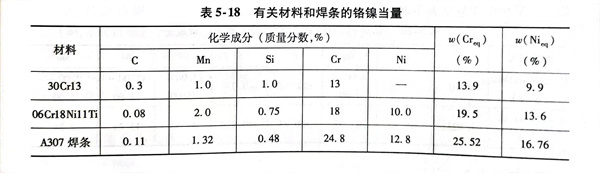

  通過這兩種材料的Cr當量和Ni當量計算（見表5-18），借助于舍夫勒組織圖（見圖5-4），可以知道，這兩種材料的組織和焊縫金屬的金相組織：30Cr13組織為奧氏體（A）＋馬氏體（M）；06Cr18Ni11Ti組織為體積分數為0～5％的鐵素體（F）的奧氏體組織；若不加填充金屬，焊縫金屬組織為A＋M。眾所周知，馬氏體組織是一個又硬又脆的組織，在焊接接頭上易形成裂紋。A307焊條的熔敷金屬鉻和鎳的當量均很高（見表5-18），當熔合比在30％～40％時，所焊的焊縫金屬可獲得A＋F組織。可見，選用A307牌號焊條進行這兩種金屬焊接是可行的。

2. 焊前(qian)準(zhun)備

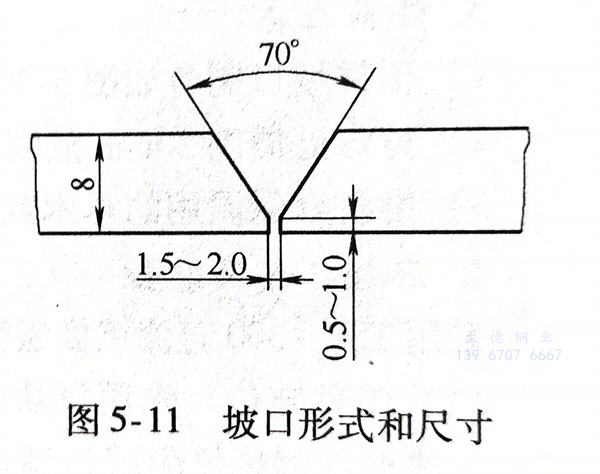

  焊接坡口形式如圖5-11所示。待焊處要清理干凈。高壓管的工作介質是高壓水，以防止裂紋為主要矛盾，對防止晶間腐蝕則為次要目的，對30Cr13不銹鋼管進行預熱到250～350℃，立即進行定位焊和正式焊。管子進行水平轉動焊接。

3. 操作工(gong)藝

  采(cai)用(yong)直(zhi)流反極性電源進(jin)行(xing)焊(han)(han)接(jie)。第一(yi)層焊(han)(han)縫采(cai)用(yong)滅弧焊(han)(han)法，達(da)到單面(mian)(mian)焊(han)(han)雙面(mian)(mian)成形，焊(han)(han)條(tiao)直(zhi)徑為3.2mm，焊(han)(han)接(jie)電流90A；焊(han)(han)接(jie)第二、三(san)層焊(han)(han)縫時，層間溫(wen)度(du)不大于400℃，焊(han)(han)接(jie)電流為100～150A，焊(han)(han)縫余(yu)高控制在1～2mm。焊(han)(han)后加(jia)熱至850℃，用(yong)玻璃纖維綿(mian)或礦(kuang)物綿(mian)保溫(wen)、緩冷。

  焊縫(feng)經外觀檢查和X光射線(xian)檢測符合設計圖樣的規定(ding)后，方可(ke)用于生(sheng)產。
