一、彎頭的分類


1. 以(yi)材質劃分：


     ①. 碳鋼(gang)：ASTM A234（中、高溫用鍛制碳鋼(gang)和(he)合金鋼(gang)管道配件(jian)）WPB、WPC；


     ②. 合(he)金：ASTM A234 WP1、WP12、WP11、WP22、WP5、WP 91、WP911；


     ③. 不(bu)銹(xiu)鋼(gang)：ASTM A403（鍛制奧氏(shi)體不(bu)銹(xiu)鋼(gang)管配件(jian)）WP304、304L、304H、304LN、304N，ASTMA403 WP 316、316L、316H、316LN、316N、316Ti,ASTM A403 WP321、321H,ASTMA403 WP 347、347H；


     ④. 高性能(neng)鋼：ASTM A860（鍛制高強度低(di)合金(jin)鋼對焊配件）WPHY 42、46、52、60、65、70；


     ⑤. 鑄鋼(gang)(gang)，合金鋼(gang)(gang)，不(bu)銹鋼(gang)(gang)，銅(tong)，鋁合金，塑料，氬硌瀝，PVC（聚氯乙烯），PPR、RFPP（增強(qiang)聚丙烯）等(deng)。


 2. 以制(zhi)作(zuo)方法劃(hua)分可分為推制(zhi)、壓制(zhi)、鍛(duan)制(zhi)、鑄造等。


 3. 以制造標(biao)準劃分可分為國(guo)標(biao)、化標(biao)、美(mei)標(biao)、電(dian)標(biao)、船標(biao)、水標(biao)、德標(biao)、日標(biao)、俄標(biao)等。


 4. 按它的(de)曲率半(ban)徑(jing)(jing)來(lai)分(fen)：可分(fen)為長半(ban)徑(jing)(jing)彎(wan)頭和短半(ban)徑(jing)(jing)彎(wan)頭。長半(ban)徑(jing)(jing)彎(wan)頭指它的(de)曲率半(ban)徑(jing)(jing)等(deng)于1.5倍管子的(de)外徑(jing)(jing)，即(ji)R=1.5D；短半徑(jing)彎(wan)頭指它的曲率半徑(jing)等于管子外徑(jing)，即R=1.0DD為彎(wan)頭直徑(jing)，R為曲率半徑(jing)）。


 5. 若按壓力等級來分(fen)：大約有17種(zhong)，和(he)美國的(de)管子標(biao)準是(shi)相同(tong)的(de)，有：Sch5S、Sch10S、Sch10、Sch20、Sch30、Sch40S、STD、Sch40、Sch60、Sch80S、XS;Sch80、Sch100、Sch120、Sch140、Sch160、XXS；其(qi)中最常用(yong)的(de)是(shi)STD和(he)XS2種(zhong)。


 6. 按照不同形狀用途可以分為：對焊彎(wan)頭(tou)(tou)(tou)(tou)、承(cheng)(cheng)插(cha)彎(wan)頭(tou)(tou)(tou)(tou)、法蘭(lan)彎(wan)頭(tou)(tou)(tou)(tou)、溝槽式彎(wan)頭(tou)(tou)(tou)(tou)、卡套式彎(wan)頭(tou)(tou)(tou)(tou)、雙承(cheng)(cheng)彎(wan)頭(tou)(tou)(tou)(tou)、異徑(jing)彎(wan)頭(tou)(tou)(tou)(tou)、呆座彎(wan)頭(tou)(tou)(tou)(tou)、內(nei)外(wai)牙彎(wan)頭(tou)(tou)(tou)(tou)、沖壓彎(wan)頭(tou)(tou)(tou)(tou)、推制彎(wan)頭(tou)(tou)(tou)(tou)、內(nei)絲(si)彎(wan)頭(tou)(tou)(tou)(tou)等(deng)。



二、彎頭的選用(yong)


 1. 彎頭常用(yong)(yong)于管(guan)道(dao)的(de)彎曲部位，用(yong)(yong)以改變管(guan)道(dao)的(de)走(zou)向，常用(yong)(yong)的(de)有(you)45°彎頭和90°彎頭。


 2. 長半徑彎(wan)頭（long radiusdius elbow)(R=1.5DN)：一般情況下，應優先(xian)采用。


 3. 短半(ban)徑(jing)(jing)彎頭(tou)（hort radiusis elbow)(R=1.0DN)：多用于(yu)尺(chi)寸受限制(zhi)的場(chang)合。其最高工作壓力不(bu)宜超過(guo)同(tong)規格長半(ban)徑(jing)(jing)彎頭(tou)的0.8倍(bei)短半(ban)徑(jing)(jing)彎頭(tou)，通常用在管(guan)系安裝位置較緊湊的場(chang)合，或者為了(le)降低成本(ben)的場(chang)合。


 4. 斜接(jie)(jie)彎(wan)頭（mitered elbow）是用(yong)(yong)普通(tong)(tong)鋼管(guan)(guan)切(qie)成，用(yong)(yong)于(yu)(yu)大(da)直徑(jing)的(de)(de)(de)管(guan)(guan)線(xian)比彎(wan)頭便宜，用(yong)(yong)于(yu)(yu)小(xiao)直徑(jing)管(guan)(guan)線(xian)則(ze)較貴，并(bing)且有其他缺點(dian)，但(dan)在(zai)斜接(jie)(jie)管(guan)(guan)中壓(ya)(ya)力(li)降低比彎(wan)頭大(da)，故斜接(jie)(jie)管(guan)(guan)一般用(yong)(yong)于(yu)(yu)低壓(ya)(ya)大(da)口徑(jing)管(guan)(guan)線(xian)。通(tong)(tong)常用(yong)(yong)于(yu)(yu)低壓(ya)(ya)（設計壓(ya)(ya)力(li)2.0MPa）、水以及(ji)類似流體介質條(tiao)件(jian)比較緩和的(de)(de)(de)大(da)尺寸管(guan)(guan)道上，當(dang)斜接(jie)(jie)彎(wan)頭的(de)(de)(de)單節變(bian)方向角大(da)于(yu)(yu)45°時，不宜用(yong)(yong)于(yu)(yu)有毒(du)、可燃介質管(guan)(guan)道，或承(cheng)受振動(dong)、壓(ya)(ya)力(li)脈動(dong)及(ji)由于(yu)(yu)溫度變(bian)化產生(sheng)交變(bian)載荷的(de)(de)(de)管(guan)(guan)道上。


5. 彎管(bend)(R=nDN)：用(yong)于緩和介質在拐彎處的沖刷和動能，可(ke)用(yong)到R=3DN 6DN、10DN、20DN。


6. 推(tui)制(zhi)彎(wan)頭(tou)和(he)擠壓(ya)彎(wan)頭(tou)：常(chang)用于介質條件比較苛刻的(de)中(zhong)小尺寸管道上(shang)。


7. 焊制斜(xie)接彎(wan)頭：常用于(yu)介(jie)質(zhi)條件比較緩(huan)和(he)的大尺寸(cun)管道上，同時要求其彎(wan)曲半徑(jing)(jing)不(bu)宜小于(yu)其公稱直徑(jing)(jing)的1.5倍。


8. 其他，例如：180°彎(wan)頭，內外螺紋(wen)彎(wan)頭，活接頭彎(wan)頭等。

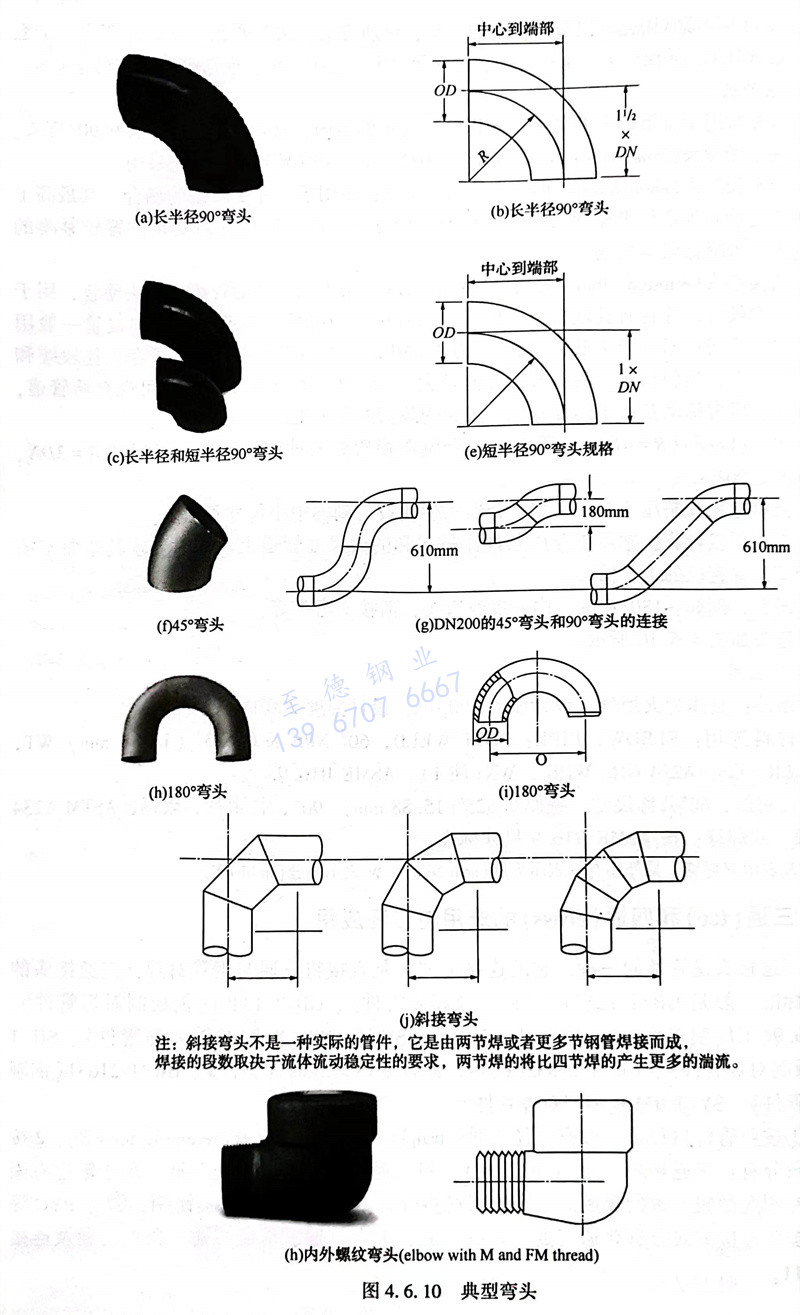

 典型彎頭如圖4.6.10所(suo)示。


圖 10.jpg


三、工程應(ying)用


  設(she)計條件：流體為火(huo)炬氣，設(she)計壓力100psig，設(she)計溫(wen)度200F。


  彎頭材料選用：ELBOW，PIPE：BUTT WELD，60＂NPS X 0.625”（15.88 mm）WT，90 DEG，LR，CS，A234 GR．WPB，WX（注(zhu)1），ASME B16.9．


  彎(wan)頭(tou)，對焊(han)，60＂公稱尺寸，壁厚0.625＂（15.88mm），90°，長(chang)半徑，碳鋼，ASTM A234WPB等級，雙焊(han)縫，按(an)ASME B16.9尺寸標準。


  注(zhu)：WX表示雙焊(han)縫(feng)。另外(wai)還有S表示無縫(feng)（seamless），W表示有縫(feng)（welded）。
