浙江至德鋼業有限公司技術人員認為影響不銹鋼焊接接頭刀狀腐蝕的因素主要有以下幾點：

1. 被焊鋼材的化學成分和(he)熱處理狀態(tai)

  被焊(han)鋼材含有(you)穩定化元素，如(ru)鈦(tai)或鈮，會(hui)引(yin)起(qi)刀狀(zhuang)(zhuang)腐(fu)(fu)蝕，不含有(you)穩定化元素的鋼材焊(han)后(hou)不會(hui)發生刀狀(zhuang)(zhuang)腐(fu)(fu)蝕。鋼材供(gong)貨狀(zhuang)(zhuang)態若(ruo)是敏化處理，則刀狀(zhuang)(zhuang)腐(fu)(fu)蝕極為嚴(yan)重(zhong)。

2. 焊縫金屬化學成分和(he)組織

  焊(han)(han)縫金(jin)屬化(hua)學成分主要(yao)取(qu)決于(yu)焊(han)(han)接(jie)材料的(de)(de)選(xuan)(xuan)用。如果單(dan)(dan)純考慮避免出現(xian)刀(dao)狀(zhuang)腐蝕，就不能(neng)選(xuan)(xuan)用含(han)有穩(wen)定化(hua)元素的(de)(de)焊(han)(han)材，并且希(xi)望(wang)焊(han)(han)縫金(jin)屬的(de)(de)組織(zhi)為(wei)單(dan)(dan)一奧(ao)氏體晶粒，以減少刀(dao)狀(zhuang)腐蝕。這樣選(xuan)(xuan)擇(ze)的(de)(de)結果，焊(han)(han)接(jie)接(jie)頭不可避免地會(hui)出現(xian)晶間腐蝕。其利(li)弊(bi)要(yao)根(gen)據焊(han)(han)接(jie)產(chan)品(pin)的(de)(de)主要(yao)預計(ji)失(shi)效模式來權衡(heng)。細小的(de)(de)結晶組織(zhi)較(jiao)有利(li)于(yu)抗刀(dao)狀(zhuang)腐蝕。

3. 焊接條件

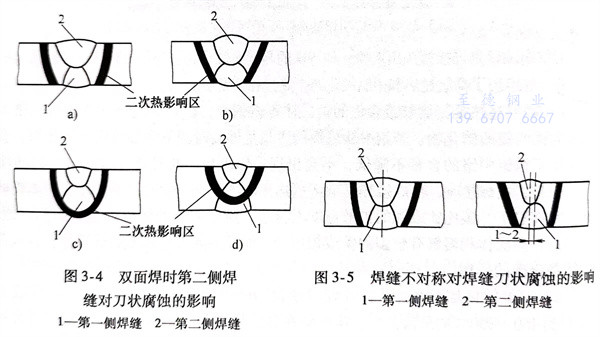

  在18-8型不銹鋼焊(han)(han)(han)(han)接(jie)時(shi)，希望熱輸入越小越好，即(ji)在保證(zheng)焊(han)(han)(han)(han)縫(feng)質量(liang)(liang)的(de)(de)前提下(xia)，采用小的(de)(de)焊(han)(han)(han)(han)接(jie)電(dian)流進行(xing)快(kuai)速焊(han)(han)(han)(han)，盡(jin)(jin)量(liang)(liang)減少過(guo)熱區在高溫(wen)下(xia)的(de)(de)持(chi)續時(shi)間(jian)(jian)；焊(han)(han)(han)(han)縫(feng)盡(jin)(jin)量(liang)(liang)采用單面單道焊(han)(han)(han)(han)。在雙面焊(han)(han)(han)(han)時(shi)，可能(neng)在焊(han)(han)(han)(han)接(jie)接(jie)頭(tou)的(de)(de)第(di)一側(ce)(ce)過(guo)熱區緊靠熔合(he)線(xian)處有嚴重(zhong)的(de)(de)刀狀(zhuang)(zhuang)(zhuang)腐(fu)(fu)蝕，這是(shi)由于(yu)兩次(ci)焊(han)(han)(han)(han)接(jie)受熱影(ying)響(xiang)區可能(neng)交(jiao)疊(die)。圖(tu)(tu)(tu)3-4a和圖(tu)(tu)(tu)3-4d所示(shi)這種交(jiao)疊(die)不會出現刀狀(zhuang)(zhuang)(zhuang)腐(fu)(fu)蝕；而(er)圖(tu)(tu)(tu)3-4b和圖(tu)(tu)(tu)3-4c所示(shi)則不可避免地(di)產生(sheng)刀狀(zhuang)(zhuang)(zhuang)腐(fu)(fu)蝕，這是(shi)由于(yu)第(di)二側(ce)(ce)焊(han)(han)(han)(han)縫(feng)熱影(ying)響(xiang)區域的(de)(de)危險(xian)溫(wen)度（敏化溫(wen)度）段正(zheng)好處在第(di)一側(ce)(ce)焊(han)(han)(han)(han)縫(feng)的(de)(de)熔合(he)線(xian)和過(guo)熱區，且停留時(shi)間(jian)(jian)較長而(er)引起(qi)的(de)(de)。

  雙面焊(han)(han)(han)(han)時(shi)，正面焊(han)(han)(han)(han)縫(feng)(feng)(feng)(feng)與反(fan)面焊(han)(han)(han)(han)縫(feng)(feng)(feng)(feng)的(de)中(zhong)(zhong)心(xin)線若(ruo)重(zhong)疊(die)在(zai)一起，有可能減少刀(dao)狀腐(fu)(fu)蝕的(de)形成。否則，正面和(he)反(fan)面的(de)兩條(tiao)焊(han)(han)(han)(han)縫(feng)(feng)(feng)(feng)的(de)中(zhong)(zhong)心(xin)線若(ruo)錯位尺寸在(zai)1～2mm時(shi)（見圖3-5），會引起正面焊(han)(han)(han)(han)縫(feng)(feng)(feng)(feng)一邊熔合線處的(de)刀(dao)狀腐(fu)(fu)蝕嚴重(zhong)。因此要對在(zai)焊(han)(han)(han)(han)縫(feng)(feng)(feng)(feng)背面焊(han)(han)(han)(han)縫(feng)(feng)(feng)(feng)施焊(han)(han)(han)(han)前(qian)的(de)清(qing)根(gen)(gen)工(gong)作提(ti)出(chu)了嚴格要求。應當(dang)(dang)指出(chu)：在(zai)焊(han)(han)(han)(han)接(jie)第(di)二側(ce)(ce)焊(han)(han)(han)(han)縫(feng)(feng)(feng)(feng)時(shi)，選擇適當(dang)(dang)的(de)焊(han)(han)(han)(han)接(jie)參(can)數使(shi)危(wei)險溫度(du)不在(zai)第(di)一側(ce)(ce)焊(han)(han)(han)(han)縫(feng)(feng)(feng)(feng)的(de)熔合線上，這點(dian)固然較為重(zhong)要，但(dan)它(ta)并不是(shi)克(ke)服刀(dao)狀腐(fu)(fu)蝕的(de)唯一的(de)或(huo)最根(gen)(gen)本(ben)途徑(jing)。
