1. 材料化(hua)學成分

  鑄鐵管件的磷含量應不大于0.40％，硫含量應不大于0.12％。

2. 力學性能

 a. 抗拉強度

   鑄鐵(tie)管件的抗拉強度應(ying)不小于1.4 MPa。

 b. 硬度(du)

   當鑄鐵管(guan)件在切削、鉆(zhan)孔有困難而(er)發生異(yi)議(yi)時，應(ying)進行硬度(du)試驗。要求管(guan)件表面硬度(du)應(ying)不大(da)(da)于230 HB；管(guan)件中(zhong)心部分硬度(du)應(ying)不大(da)(da)于215 HB。

3. 工藝性能

 a. 水壓(ya)試(shi)驗(yan)

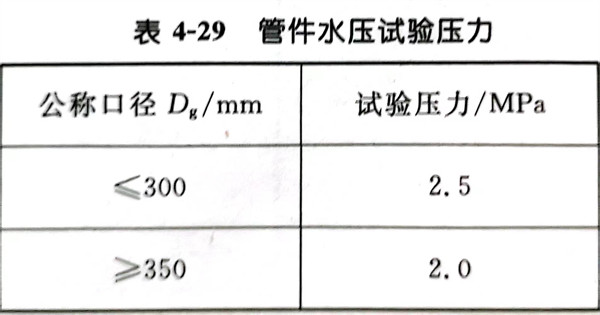

   管(guan)件應進行水(shui)壓(ya)試驗(yan)。水(shui)壓(ya)試驗(yan)壓(ya)力見(jian)表4-29。

 b. 氣密性試驗

   管(guan)件用于煤氣管(guan)道時，如需(xu)做(zuo)氣密性試驗，其(qi)試驗方(fang)法由(you)供需(xu)雙方(fang)協商規定。

4. 表(biao)面質量

  管件內外表面必須光潔，不允許有裂縫(feng)、冷隔、蜂窩及其他(ta)任何(he)妨礙使用的明顯缺陷。

  受鑄(zhu)造工藝的限制和影(ying)響，但又(you)不影(ying)響使(shi)用的鑄(zhu)造缺陷允許存在。

  管(guan)件上(shang)局部薄弱處應不多(duo)于兩(liang)處。局部減薄后(hou)的厚(hou)度(du)(du)應不小于同口徑離心直管(guan)G級(ji)的最小厚(hou)度(du)(du)。受(shou)減小壁厚(hou)影響的面積應小于內腔截面積的1/10。

  征(zheng)得需方(fang)同意(yi)，局部(bu)缺陷可予修(xiu)補。但修(xiu)補后的管件必須重新(xin)進行水(shui)壓試驗。

5. 涂覆

 a. 管內、外表面可涂瀝青質(zhi)或其他(ta)防腐材料(liao)(liao)。若要(yao)求(qiu)內表面不涂涂料(liao)(liao)時，則由供需雙方協商決定。

 b. 涂料應不溶于水，不得(de)使水產生臭(chou)和味，有(you)害雜(za)質含量應符合衛生部飲用(yong)水的有(you)關規(gui)定。

 c. 涂(tu)涂(tu)料前，管件內、外表面(mian)應(ying)光潔，并(bing)無鐵(tie)銹、鐵(tie)片。

 d. 涂料(liao)涂好后，管件內(nei)、外(wai)表面應光(guang)潔，涂層均勻、粘附牢固，并(bing)不因氣候冷熱而發生(sheng)異常(chang)。
