對(dui)埋弧焊(han)(han)(han)(han)用(yong)焊(han)(han)(han)(han)絲(si)(si)的(de)選擇，既(ji)要考慮(lv)到焊(han)(han)(han)(han)劑(ji)(ji)(ji)成分的(de)影響，又要考慮(lv)到母(mu)材金(jin)屬的(de)影響，所以焊(han)(han)(han)(han)絲(si)(si)和(he)焊(han)(han)(han)(han)劑(ji)(ji)(ji)的(de)組合起到一(yi)個重要的(de)作用(yong)。為了(le)(le)得到不(bu)同(tong)的(de)焊(han)(han)(han)(han)縫金(jin)屬化學成分，可以通過(guo)同(tong)一(yi)種(zhong)焊(han)(han)(han)(han)劑(ji)(ji)(ji)與(yu)(yu)幾種(zhong)不(bu)同(tong)成分的(de)焊(han)(han)(han)(han)絲(si)(si)組合達(da)到；同(tong)樣也可以通過(guo)用(yong)同(tong)一(yi)種(zhong)焊(han)(han)(han)(han)絲(si)(si)與(yu)(yu)幾種(zhong)不(bu)同(tong)成分的(de)焊(han)(han)(han)(han)劑(ji)(ji)(ji)配合來(lai)達(da)到。我國(guo)制(zhi)定了(le)(le)《埋弧焊(han)(han)(han)(han)用(yong)不(bu)銹鋼焊(han)(han)(han)(han)絲(si)(si)和(he)焊(han)(han)(han)(han)劑(ji)(ji)(ji)》國(guo)家標準GB／T 17854-1999（根據(ju) JIS Z3324-1988《不(bu)銹鋼埋弧焊(han)(han)(han)(han)實(shi)芯焊(han)(han)(han)(han)絲(si)(si)及焊(han)(han)(han)(han)劑(ji)(ji)(ji)》制(zhi)定的(de)，在技術內容(rong)上與(yu)(yu)其標準等效），對(dui)焊(han)(han)(han)(han)絲(si)(si)-焊(han)(han)(han)(han)劑(ji)(ji)(ji)組合有下列規(gui)定：

1. 焊絲-焊劑組合的編制方法

   字母“F”表示焊劑，“F”后面的數字表示熔敷金(jin)屬種類代號(hao)(hao)，若(ruo)有特殊要求的化學(xue)成分，該化學(xue)成分用元素符號(hao)(hao)表示，放在數字的后面；“-”后面表示焊絲(si)的牌號(hao)(hao)。

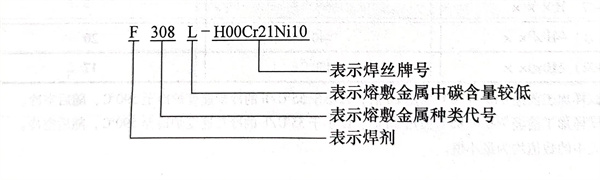

完整的焊絲-焊劑型號舉例如(ru)下：

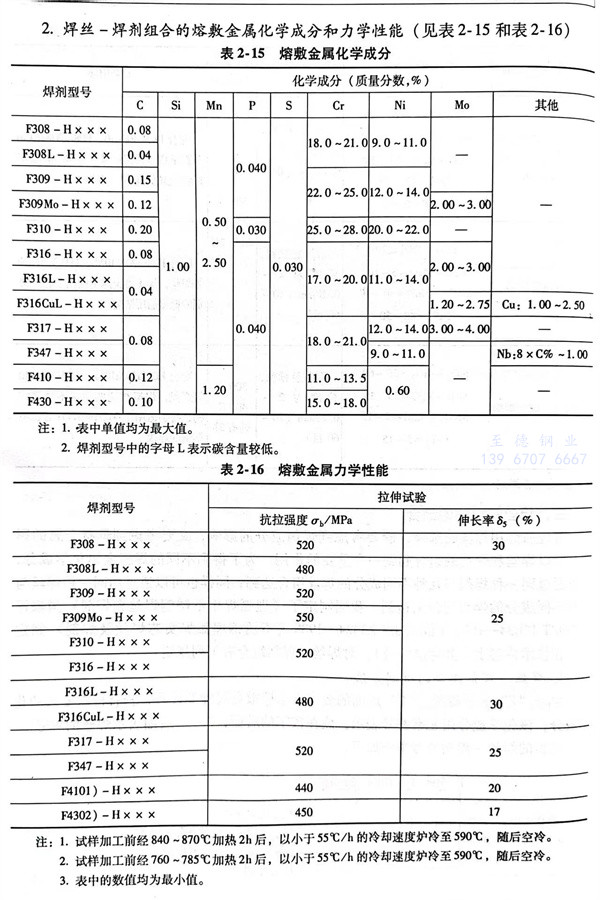

2. 焊絲和(he)焊劑組(zu)合的熔敷金屬(shu)化學(xue)成(cheng)分和(he)力(li)學(xue)性能

  通常埋(mai)弧(hu)焊(han)(han)(han)(han)用(yong)(yong)焊(han)(han)(han)(han)絲與母(mu)材(cai)化學成分相近，只是焊(han)(han)(han)(han)絲化學成分中鉻、鎳含量(liang)比(bi)母(mu)材(cai)金屬略高(gao)，而(er)碳含量(liang)要低于母(mu)材(cai)金屬。這主要考慮到(dao)焊(han)(han)(han)(han)接(jie)(jie)過程中合金元素(su)的損失和提高(gao)焊(han)(han)(han)(han)接(jie)(jie)接(jie)(jie)頭的耐蝕性。焊(han)(han)(han)(han)接(jie)(jie)鐵素(su)體(ti)型不(bu)銹鋼(gang)時，可(ke)采用(yong)(yong)H06Cr14（或H10Cr17）焊(han)(han)(han)(han)絲；焊(han)(han)(han)(han)接(jie)(jie)馬氏體(ti)型不(bu)銹鋼(gang)可(ke)采用(yong)(yong)H03Cr21Ni10或H08Cr20Ni10Nb焊(han)(han)(han)(han)絲；焊(han)(han)(han)(han)接(jie)(jie)18-8型奧(ao)氏體(ti)不(bu)銹鋼(gang)應(ying)采用(yong)(yong)H03C21Ni10或H03Cr19Ni12Mo2焊(han)(han)(han)(han)絲進行焊(han)(han)(han)(han)接(jie)(jie)，均能得到(dao)滿意的焊(han)(han)(han)(han)接(jie)(jie)接(jie)(jie)頭。
