焊(han)(han)劑分熔(rong)煉(lian)和燒(shao)結(jie)兩(liang)種。熔(rong)煉(lian)焊(han)(han)劑的(de)熔(rong)點較(jiao)(jiao)低，堆散比(bi)重較(jiao)(jiao)大(da)(da)，強(qiang)(qiang)度較(jiao)(jiao)高(gao)，顆(ke)粒不規(gui)則(ze)，顆(ke)粒成分大(da)(da)體屬于(yu)均質的(de)，吸潮(chao)性(xing)小，以保護(hu)性(xing)能為(wei)主，而冶金(jin)精(jing)煉(lian)的(de)能力(li)較(jiao)(jiao)低，抗銹(xiu)能力(li)較(jiao)(jiao)低；生產(chan)(chan)工(gong)藝較(jiao)(jiao)復雜，耗電(dian)量大(da)(da)，成本高(gao)，生產(chan)(chan)周期長；焊(han)(han)道(dao)外形均勻規(gui)則(ze)，使(shi)(shi)(shi)用(yong)大(da)(da)電(dian)流或在窄坡(po)口中焊(han)(han)接時(shi)，脫渣性(xing)差，但(dan)焊(han)(han)劑回(hui)(hui)收率高(gao)，可(ke)多次使(shi)(shi)(shi)用(yong)。燒(shao)結(jie)焊(han)(han)劑的(de)熔(rong)點較(jiao)(jiao)高(gao)，堆散比(bi)重較(jiao)(jiao)小，宏觀(guan)顆(ke)粒均勻，是(shi)微觀(guan)和細(xi)觀(guan)的(de)不均勻混合(he)物，其結(jie)合(he)強(qiang)(qiang)度較(jiao)(jiao)低，使(shi)(shi)(shi)用(yong)過程中可(ke)發生粉化；抗銹(xiu)能力(li)較(jiao)(jiao)高(gao)，吸潮(chao)性(xing)較(jiao)(jiao)大(da)(da)，使(shi)(shi)(shi)用(yong)前(qian)必須(xu)重新烘干；制造工(gong)藝較(jiao)(jiao)簡(jian)單，可(ke)連(lian)續生產(chan)(chan)，生產(chan)(chan)成本低。它最大(da)(da)優點是(shi)可(ke)以通(tong)過精(jing)心(xin)設計(ji)來取得(de)較(jiao)(jiao)好的(de)冶金(jin)精(jing)煉(lian)能力(li)，焊(han)(han)劑配方(fang)的(de)調(diao)整(zheng)簡(jian)易(yi)靈活，可(ke)通(tong)過添加合(he)金(jin)粉劑量來調(diao)整(zheng)焊(han)(han)縫(feng)金(jin)屬成分。它的(de)焊(han)(han)道(dao)成形均勻，脫渣性(xing)好；但(dan)焊(han)(han)劑回(hui)(hui)收率低，反復使(shi)(shi)(shi)用(yong)次數少，焊(han)(han)劑消耗量較(jiao)(jiao)大(da)(da)。
1. 熔(rong)煉焊劑

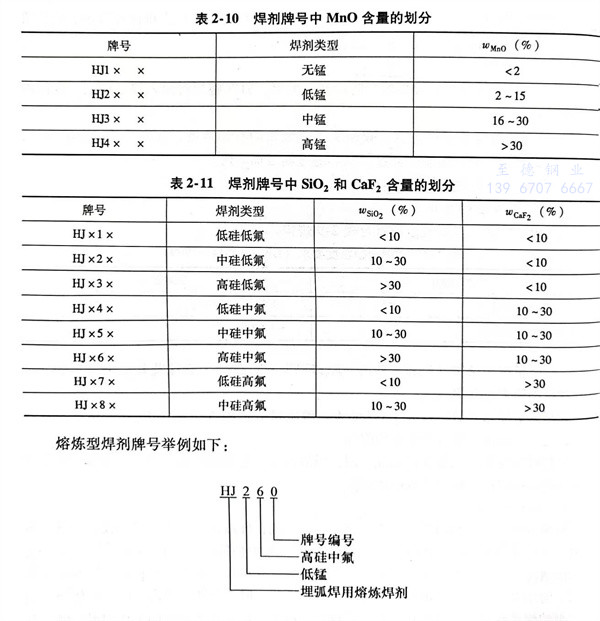

目前熔煉焊劑仍是我國埋弧焊使用的主要焊劑，熔煉焊劑的牌號以“HJ”表示，其后面的第一位數字表示的焊劑含氧化錳量的分型，其含義（如MnO含量）見表2-10。后面的第二位數字表示的焊劑含硅和氟量的分型，其含義（SiO2及CaF2的含量）見表2-11。后面的第三位數字表示相同類型中不同編號，按0、1、2、、8、9順序排列。

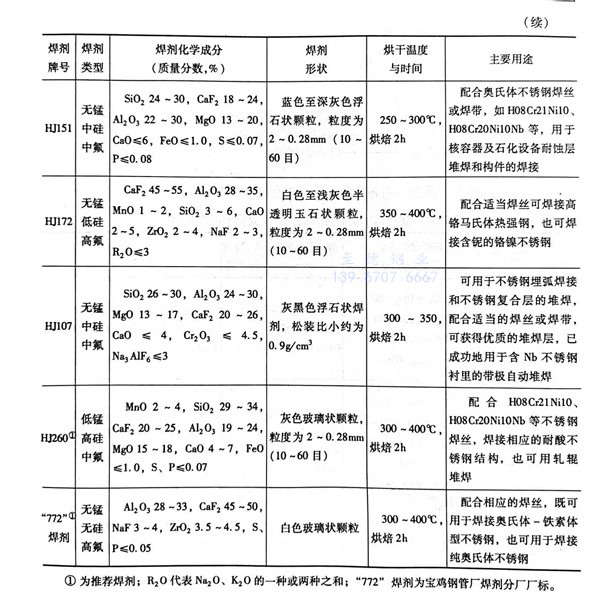

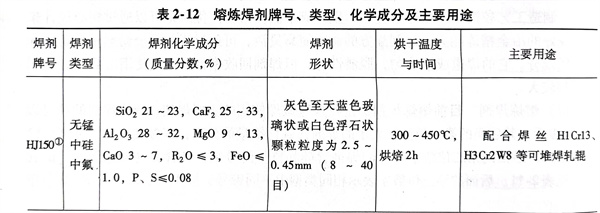

熔煉焊劑的牌號(hao)、類型、化(hua)學成分及主(zhu)要用途見表 2-12
2. 燒(shao)結(jie)焊(han)劑

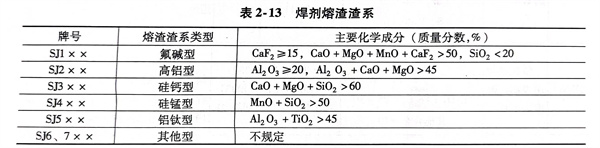

燒(shao)結焊劑的牌(pai)號(hao)用字(zi)母“SJ”和三位(wei)數字(zi)表(biao)(biao)示(shi)(shi)，“SJ”表(biao)(biao)示(shi)(shi)，埋弧焊用燒(shao)結焊劑；其后第一位(wei)數字(zi)表(biao)(biao)示(shi)(shi)焊劑熔渣(zha)渣(zha)系(xi)，見表(biao)(biao)2-13；其后第二、三位(wei)數字(zi)表(biao)(biao)示(shi)(shi)同一渣(zha)系(xi)類型的不同牌(pai)號(hao)，按01、02、···、09順(shun)序編排(pai)。

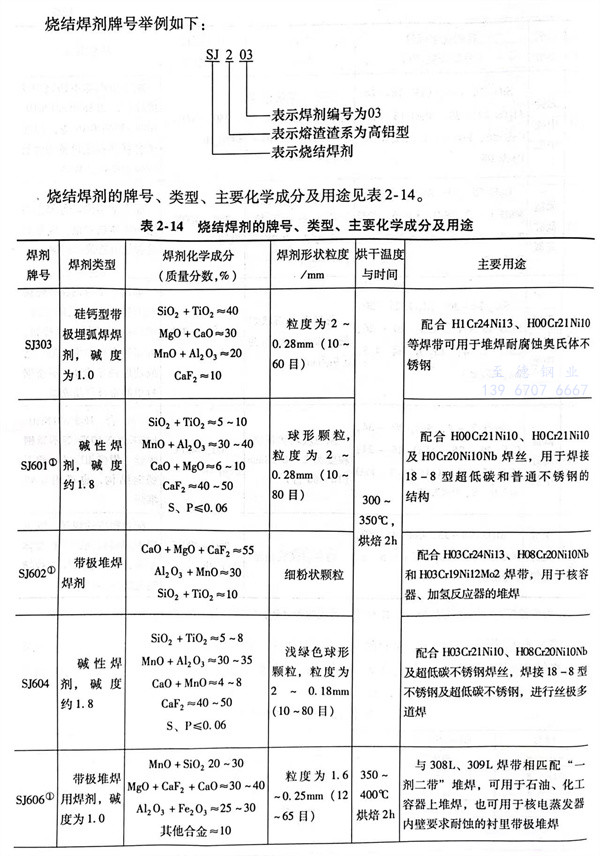

燒結型焊劑牌號舉例(li)如下：

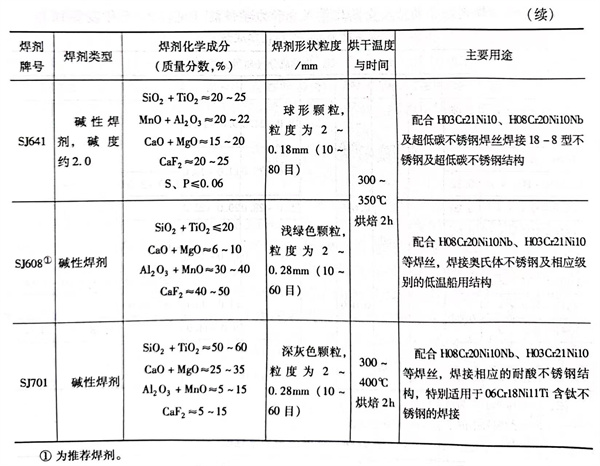

燒結焊劑(ji)的牌號(hao)、類型、化學成分及主要(yao)用途見表(biao) 2-14
