06Cr19Ni10N 不銹鋼和022Cr19Ni10N 不(bu)銹鋼均是在其各自不含氮的鋼的基礎上發展起來的，保留了各自相應不含氮鋼種的耐蝕性能特點。氮的加入提高了強度和加工硬化傾向，而塑韌性仍維持在高的水平。氮的加入還改善了某些方面的耐蝕性，特別是耐點(dian)蝕、縫隙(xi)腐(fu)蝕(shi)和晶(jing)間(jian)腐蝕(shi)性能。

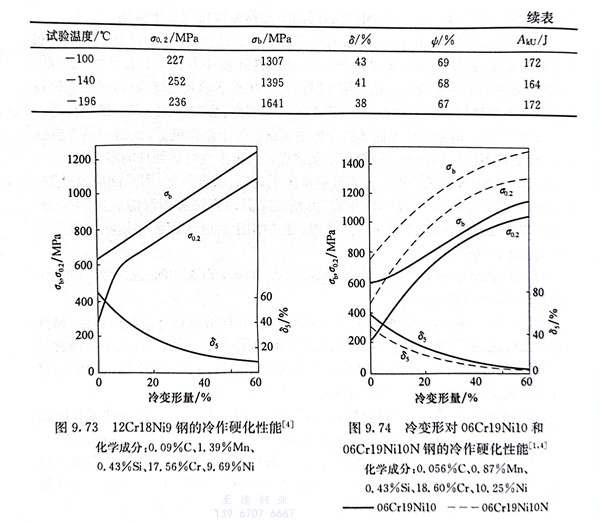

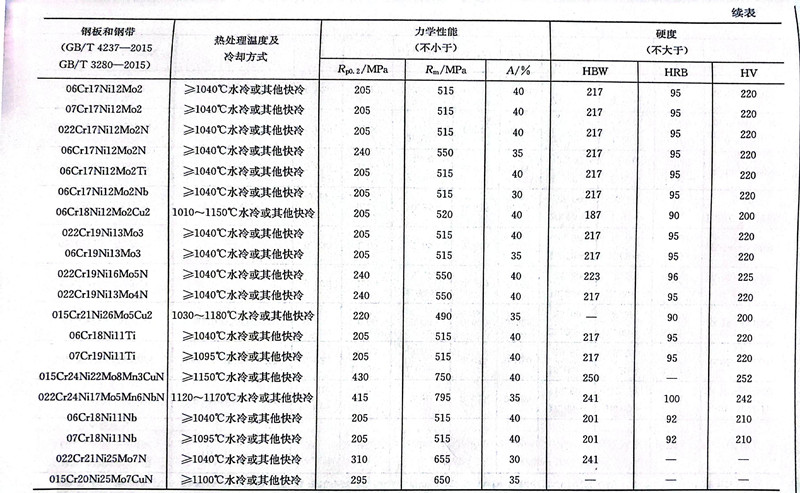

  06Cr19Ni10N 不(bu)銹鋼(gang)和022Cr19Ni10N 不(bu)銹鋼(gang)固(gu)溶(rong)態(tai)(tai)及冷(leng)變(bian)形H1/4和H1/2狀態(tai)(tai)的(de)(de)力(li)學性能(neng)(neng)見(jian)表(biao)9.12、表(biao)9.34及表(biao)9.35。圖9.74所示為冷(leng)變(bian)形對(dui)06Cr19Ni10N鋼(gang)力(li)學性能(neng)(neng)的(de)(de)影(ying)響，并與(yu)不(bu)含(han)氮(dan)的(de)(de)06Cr19Ni10鋼(gang)進行的(de)(de)對(dui)比。適宜的(de)(de)固(gu)溶(rong)處(chu)理(li)(li)溫度(du)為1010～1120℃，水(shui)冷(leng)，細、薄件可以空冷(leng)，焊(han)接性能(neng)(neng)與(yu)相(xiang)應的(de)(de)不(bu)含(han)氮(dan)鋼(gang)一樣良好。022Cr19Ni10N鋼(gang)焊(han)后(hou)無需(xu)熱(re)處(chu)理(li)(li)。06Cr19Ni10N鋼(gang)由于(yu)碳含(han)量較高(gao)，在經(jing)過焊(han)接或在450～900℃加(jia)熱(re)后(hou)，會出現(xian)鉻碳化物沿(yan)晶界的(de)(de)沉淀，其(qi)耐(nai)蝕性特(te)別是(shi)耐(nai)晶間腐(fu)蝕性能(neng)(neng)將明顯(xian)下(xia)降(jiang)。因此，對(dui)于(yu)經(jing)受敏化的(de)(de)材(cai)料(liao)應再經(jing)固(gu)溶(rong)處(chu)理(li)(li)以恢復其(qi)耐(nai)蝕性。對(dui)于(yu)焊(han)接設備和構件，推(tui)薦采用超低碳的(de)(de)022Cr19Ni10N鋼(gang)。

  06Cr19Ni10N 不(bu)銹鋼和022Cr19Ni10N 不(bu)銹鋼的(de)熱加(jia)工性良好，與(yu)不(bu)含氮(dan)(dan)(dan)鋼相(xiang)比(bi)，變(bian)形(xing)抗力(li)稍大；各種(zhong)冷成形(xing)加(jia)工容易(yi)進行，與(yu)不(bu)含氮(dan)(dan)(dan)鋼基本相(xiang)同(tong)，只是變(bian)形(xing)抗力(li)稍大。以冷加(jia)工態(tai)供應(ying)產(chan)品的(de)消(xiao)除應(ying)力(li)退火工藝為250～450℃加(jia)熱，保(bao)溫(wen)2～4h。這類含氮(dan)(dan)(dan)鋼可(ke)(ke)應(ying)用于(yu)各相(xiang)應(ying)不(bu)含氮(dan)(dan)(dan)鋼的(de)應(ying)用場合，同(tong)時可(ke)(ke)承受(shou)更重的(de)負荷(he)，因此可(ke)(ke)減少材料消(xiao)耗(hao)。

 至德(de)鋼(gang)業(ye)，我們根據您(nin)的實際需求，給出參考(kao)建議，為您(nin)提(ti)供高性(xing)價比的不(bu)銹鋼(gang)管道(dao)及配件。
