大部分常用鎳鉻系奧氏體不(bu)銹(xiu)鋼(gang)自高溫奧氏體狀態冷至室溫獲得的奧氏體基體組織都是亞穩定的，當繼續冷卻到室溫以下更低的溫度，或者經受冷變形，其中的一部分或大部分奧氏體會發生馬氏體轉變，變成馬氏體組織。不銹鋼中馬氏體有兩種形態：體心立方的a'馬氏體，呈鐵磁性；六方結構的ε馬氏體，為非鐵磁性。由于ε馬氏體總是與a'馬氏體伴隨而出現，有人認為ε馬氏體是γ→a＇過程中的一種過渡相，也有人認為ε馬氏體是一種獨立相。

 馬(ma)氏體轉變受鋼的化學成分、溫(wen)度(du)、冷變形量(liang)及變形速(su)率的影(ying)響(xiang)。

  曾對不同(tong)成分(fen)的(de)(de)(de)Fe-Mn-Cr-Ni合金的(de)(de)(de)馬氏體相(xiang)(xiang)變(bian)(bian)(bian)進行過(guo)研究（含(han)0.03％C、0.01％～0.03％Si、0.006％～0.019％N、0.012％～0.10％Al）：含(han)20％Mn的(de)(de)(de)Fe-Mn合金自(zi)(zi)1050℃水冷(leng)(leng)至(zhi)(zhi)室(shi)溫，發生γ→E轉變(bian)(bian)(bian)，相(xiang)(xiang)約(yue)為(wei)(wei)(wei)(wei)40％，再冷(leng)(leng)卻至(zhi)(zhi)-196℃，y相(xiang)(xiang)幾(ji)乎全(quan)部轉變(bian)(bian)(bian)為(wei)(wei)(wei)(wei)ε相(xiang)(xiang)，只生成少量(liang)的(de)(de)(de)α'相(xiang)(xiang)。成分(fen)為(wei)(wei)(wei)(wei)Fe-5％Mn-15％Cr-9％Ni合金自(zi)(zi)1050℃水冷(leng)(leng)至(zhi)(zhi)室(shi)溫，10min后(hou)冷(leng)(leng)至(zhi)(zhi)-196℃，不發生馬氏體相(xiang)(xiang)變(bian)(bian)(bian)，仍為(wei)(wei)(wei)(wei)100％的(de)(de)(de)y相(xiang)(xiang)；冷(leng)(leng)至(zhi)(zhi)室(shi)溫，再在20℃下施(shi)(shi)以(yi)40％冷(leng)(leng)變(bian)(bian)(bian)形(xing)，將(jiang)發生γ→ε＋α＇的(de)(de)(de)轉變(bian)(bian)(bian)，轉變(bian)(bian)(bian)量(liang)約(yue)為(wei)(wei)(wei)(wei)20％，其(qi)中(zhong)約(yue)2/3為(wei)(wei)(wei)(wei)ε相(xiang)(xiang)，1/3為(wei)(wei)(wei)(wei)α＇相(xiang)(xiang)；如果(guo)自(zi)(zi)1050℃水冷(leng)(leng)至(zhi)(zhi)室(shi)溫后(hou)，再在-196℃下施(shi)(shi)以(yi)40％的(de)(de)(de)冷(leng)(leng)變(bian)(bian)(bian)形(xing)，發生γ→e＋α'的(de)(de)(de)轉變(bian)(bian)(bian)，轉變(bian)(bian)(bian)量(liang)近90％，其(qi)中(zhong)約(yue)1/4為(wei)(wei)(wei)(wei)ε相(xiang)(xiang)，3/4為(wei)(wei)(wei)(wei)a'相(xiang)(xiang)。成分(fen)為(wei)(wei)(wei)(wei)Fe-20％Cr-12％Ni的(de)(de)(de)合金自(zi)(zi)1050℃水冷(leng)(leng)，10min后(hou)冷(leng)(leng)至(zhi)(zhi)-196℃，不發生馬氏體相(xiang)(xiang)變(bian)(bian)(bian)，冷(leng)(leng)至(zhi)(zhi)室(shi)溫在20℃下施(shi)(shi)以(yi)40％的(de)(de)(de)冷(leng)(leng)變(bian)(bian)(bian)形(xing)，僅發生γ→E轉變(bian)(bian)(bian)，相(xiang)(xiang)約(yue)為(wei)(wei)(wei)(wei)10％；如果(guo)冷(leng)(leng)至(zhi)(zhi)室(shi)溫后(hou)再在-196℃下施(shi)(shi)以(yi)40％的(de)(de)(de)冷(leng)(leng)變(bian)(bian)(bian)形(xing)，將(jiang)發生γ→ε＋α轉變(bian)(bian)(bian)，轉變(bian)(bian)(bian)量(liang)約(yue)為(wei)(wei)(wei)(wei)55％，15％為(wei)(wei)(wei)(wei)ε相(xiang)(xiang)，40％為(wei)(wei)(wei)(wei)α'相(xiang)(xiang)。

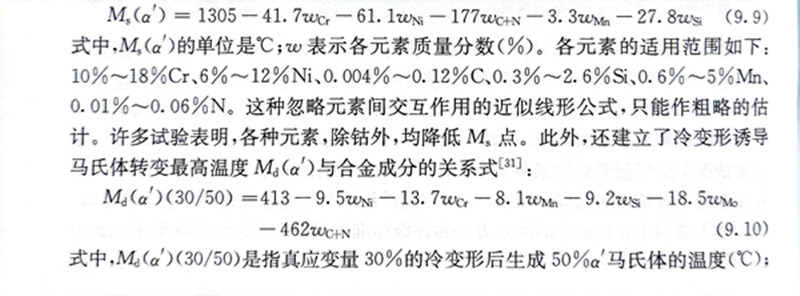

對于奧氏體(ti)不銹鋼的(de)馬氏體(ti)轉變的(de)臨界溫度M3，已建立起若干Ms，點（a'）與合金成(cheng)分關(guan)系的(de)經驗(yan)公式，下面是其中的(de)一個表達式：

  上面(mian)兩個(ge)公式說明(ming)，奧氏(shi)(shi)體不(bu)銹(xiu)鋼中合金元素含量越(yue)高，馬氏(shi)(shi)體點就(jiu)越(yue)低(di)，馬氏(shi)(shi)體轉變就(jiu)越(yue)不(bu)容(rong)易發生。

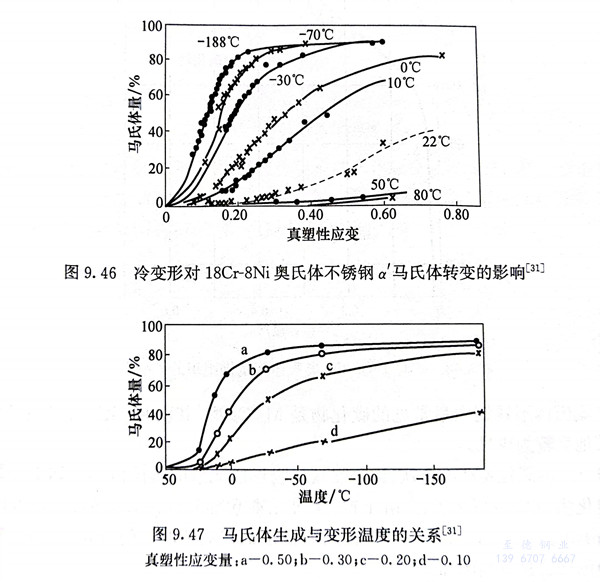

   在18Cr-8Ni奧氏體不銹鋼中，α'馬氏體形成量隨冷變形量加大和變形溫度降低而增多，如圖9.46和圖9.47所示。可以看出，在每一變形溫度下，α'馬氏體含量隨冷變形量加大而增長到一定數值后將趨于飽和。隨變形溫度的降低，在同樣變形量的條件下，α'馬氏體的生成量增加，其增加也有一個飽和值，亦即無論采取什么措施，不可能完全轉變為馬氏體。這種奧氏體穩定化受多種因素影響，除合金成分和晶粒度等內在因素外，還有奧氏體化溫度、冷卻速率等外界因素。

 變(bian)(bian)形速率對(dui)馬氏體(ti)轉變(bian)(bian)的(de)影響主要是變(bian)(bian)形發熱導致材料溫(wen)度上升的(de)作用，即(ji)變(bian)(bian)形速率越高，材料溫(wen)度也(ye)(ye)越高，因而α'馬氏體(ti)的(de)生成量也(ye)(ye)越少。
