019Cr25Mo4Ni4NbTi 簡稱25-4-4，是1974年瑞典開發的一種超級鐵(tie)素體不銹鋼(gang)，并經過不斷的改進而成。由于C＋N≤0.025％，并加入了Nb＋Ti，防止了晶間腐蝕傾向，并且具有低的韌脆轉變溫度和較高的室溫韌性。該鋼的耐點(dian)蝕和耐縫隙腐蝕的性能優良。當溫度不大于100℃，水中Cl^-濃度不大于30％時，該鋼不產生氯化物應力腐蝕。

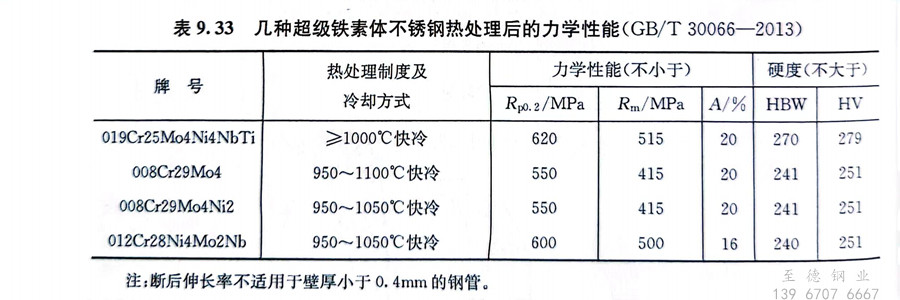

 019Cr25Mo4Ni4NbTi 鋼(gang)(gang)的(de)(de)(de)冷、熱加工(gong)性(xing)能(neng)良(liang)好(hao)。由(you)于該鋼(gang)(gang)的(de)(de)(de)屈(qu)服(fu)強度高(gao)，為(wei)奧氏體不銹(xiu)鋼(gang)(gang)的(de)(de)(de)2～3倍，故在冷成形(xing)的(de)(de)(de)最初(chu)階段需(xu)(xu)要較大的(de)(de)(de)能(neng)量，而隨(sui)后又由(you)于該鋼(gang)(gang)的(de)(de)(de)冷作(zuo)硬化傾向低，一般不需(xu)(xu)要進行(xing)中(zhong)間退火。該鋼(gang)(gang)不適宜拉伸成形(xing)。表9.33為(wei)幾(ji)種超(chao)級鐵素體不銹(xiu)鋼(gang)(gang)的(de)(de)(de)熱處理制度及其力(li)學性(xing)能(neng)。

 019Cr25Mo4Ni4NbTi 鋼有良好的可焊(han)性，焊(han)前(qian)不(bu)(bu)需預熱(re)，焊(han)后不(bu)(bu)需熱(re)處理(li)，焊(han)接(jie)接(jie)頭無晶間腐蝕傾向。
