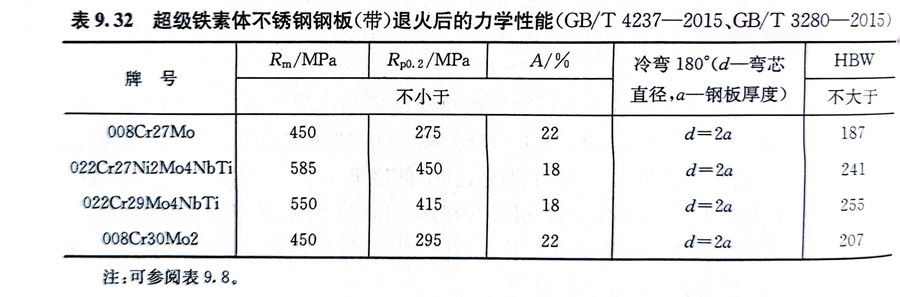

008Cr30Mo2是一種高鉻鐵素體(ti)不銹鋼，碳、氮含量降至極低，加入了1.5％～2.5％Mo。該鋼有較高的耐蝕性，耐鹵離子應力腐蝕破壞性好，具有良好的韌性，韌脆轉變溫度低，具有優良的加工成形性和焊接性，同時具有軟磁性。該鋼的熱加工和退火工藝與008Cr27Mo鋼相同，退火后的力學性能見表9.32。

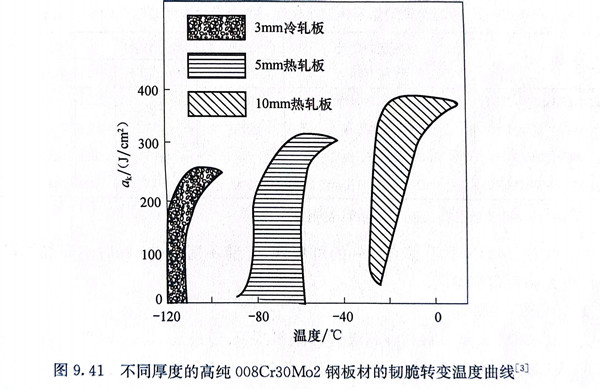

 008Cr30Mo2 鋼的韌脆轉變溫度隨板厚的增加向高溫方向移動，因此要求韌性的焊接構件厚度應不大于6mm。圖9.41為不同厚度高純008Cr30Mo2鋼的韌脆轉變曲線。

  高純(chun)的008Cr30Mo2 鋼在氯化(hua)物(wu)溶液中具有極好(hao)的耐(nai)應(ying)力(li)腐蝕(shi)性能，并(bing)具有優異的耐(nai)點蝕(shi)、耐(nai)縫(feng)隙腐蝕(shi)性能。該鋼難于(yu)析出碳化(hua)物(wu)和氮化(hua)物(wu)，不容易形成(cheng)貧(pin)碳層，具有特別優異的耐(nai)晶(jing)間腐蝕(shi)性能。

 008Cr30Mo2 鋼的(de)主要用途(tu)：制(zhi)作(zuo)乙(yi)酸、乳酸等(deng)有機酸的(de)制(zhi)造設備(bei)；制(zhi)作(zuo)苛性(xing)鈉生產濃縮(suo)工序的(de)設備(bei)；制(zhi)作(zuo)火力發電(dian)廠(chang)冷凝(ning)器；制(zhi)作(zuo)石油精煉設備(bei)；制(zhi)作(zuo)要求耐蝕(shi)性(xing)和(he)磁性(xing)的(de)部件，如電(dian)磁閥芯(xin)材料和(he)鐘、表(biao)等(deng)。

 鉻含量為12％～30％的鐵素體鋼(gang)有(you)時亦(yi)做不(bu)起皮鋼(gang)使用(yong)，或(huo)做承受負荷不(bu)大(da)的構件。為了獲得更高的抗氧化性能，通常(chang)還(huan)向鋼(gang)中加入硅和鋁，其成分、性能、使用(yong)范圍見(jian)第10章。
