008Cr27Mo 鋼是一種高鉻的鐵素(su)體不銹鋼，鋼中的碳、氮含量降至極低。該鋼具有耐點蝕(shi)和抗應力(li)腐(fu)蝕(shi)的能力，并具有軟磁性。

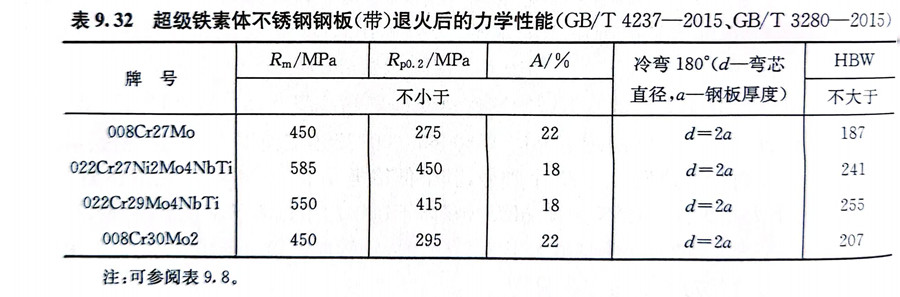

008Cr27Mo 鋼(gang)的開(kai)始熱加(jia)工(gong)溫(wen)度為(wei)1040～1120℃，終止(zhi)溫(wen)度為(wei)705～790℃，快(kuai)冷，退(tui)(tui)火溫(wen)度為(wei)900～1050℃，退(tui)(tui)火后的力學性能(neng)見表9.32。


表 32.jpg

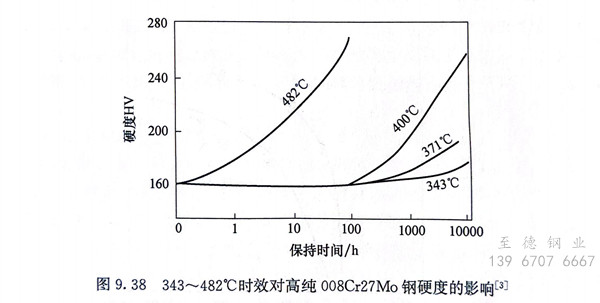

 008Cr27Mo 鋼(gang)與Cr-Ni奧氏體(ti)鋼(gang)相比(bi)，屈服強(qiang)度較(jiao)高，伸長率較(jiao)低。008Cr27Mo鋼(gang)加入(ru)了0.75％～1.25％Mo，基體(ti)組織(zhi)沒有明顯的變(bian)化(hua)(hua)，只是由(you)于加鉬后會(hui)出(chu)現碳化(hua)(hua)物MoC、Mo2C等(deng)，淬火(huo)加熱時(shi)這些化(hua)(hua)合物溶(rong)解在(zai)(zai)鐵素體(ti)中(zhong)，經(jing)過時(shi)效(xiao)（回(hui)火(huo)）后以彌散(san)的細粒狀析出(chu)，從而使(shi)(shi)鋼(gang)獲得強(qiang)化(hua)(hua)，如圖9.38所示。該鋼(gang)仍存在(zai)(zai)475℃脆性，長期使(shi)(shi)用的最(zui)高溫(wen)度不得超過300℃。

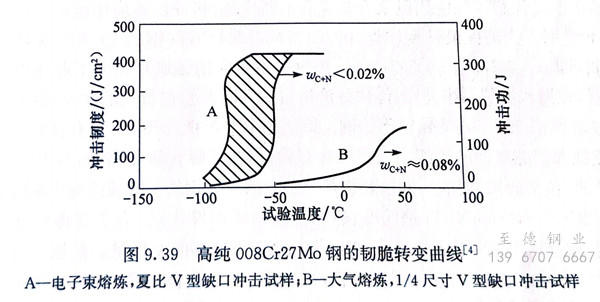

  圖9.39顯示(shi)高純的008Cr27Mo鋼(gang)有較(jiao)高的沖擊韌(ren)性和(he)低的韌(ren)脆轉變溫度，但(dan)其韌(ren)脆轉變溫度仍受材(cai)(cai)料尺寸和(he)冷(leng)卻速率的影響，這(zhe)是由于(yu)鐵素體(ti)不銹鋼(gang)中碳、氮(dan)溶解度極(ji)低，極(ji)易(yi)析出所致(zhi)。圖9.40為(wei)不同(tong)厚度板材(cai)(cai)的韌(ren)脆轉變溫度曲線。008Cr27Mo鋼(gang)在(zai)工程上的應用，板厚以(yi)不超過(guo)6mm為(wei)宜(yi)。008Cr27Mo鋼(gang)的板材(cai)(cai)冷(leng)成形性與022Cr12鋼(gang)相近，可以(yi)焊接。




  高純的008Cr27Mo 鋼有優異的應(ying)力腐蝕斷裂性能，特別是在氯化物和含氧化劑的NaOH溶液中更為突出。


  008Cr27Mo 鋼耐點蝕和耐縫隙(xi)腐蝕的能力優于022Cr17Ni12Mo2奧氏體不銹鋼，但由于鉬含量較低，不適用于耐海水腐蝕的一些場合。該鋼還具有優異的耐晶間腐蝕性能。


  008Cr27Mo 鋼(gang)用于制(zhi)造(zao)與乙酸(suan)、乳(ru)酸(suan)等有機酸(suan)有關的設備(bei)，以及制(zhi)造(zao)苛性(xing)堿設備(bei)等。
