一、法蘭蓋(gai)型式(shi)與尺寸


1. 用PN標記的鋼制(zhi)管法(fa)蘭蓋

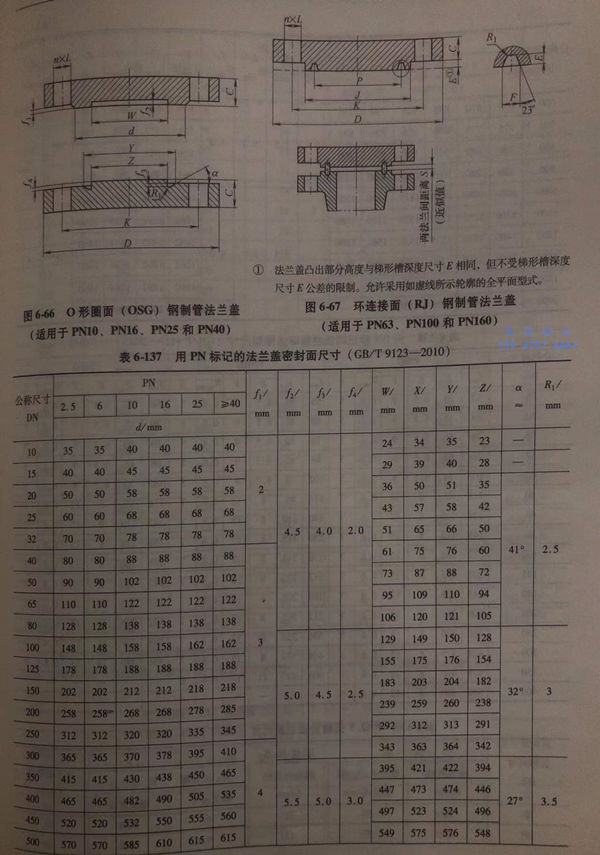

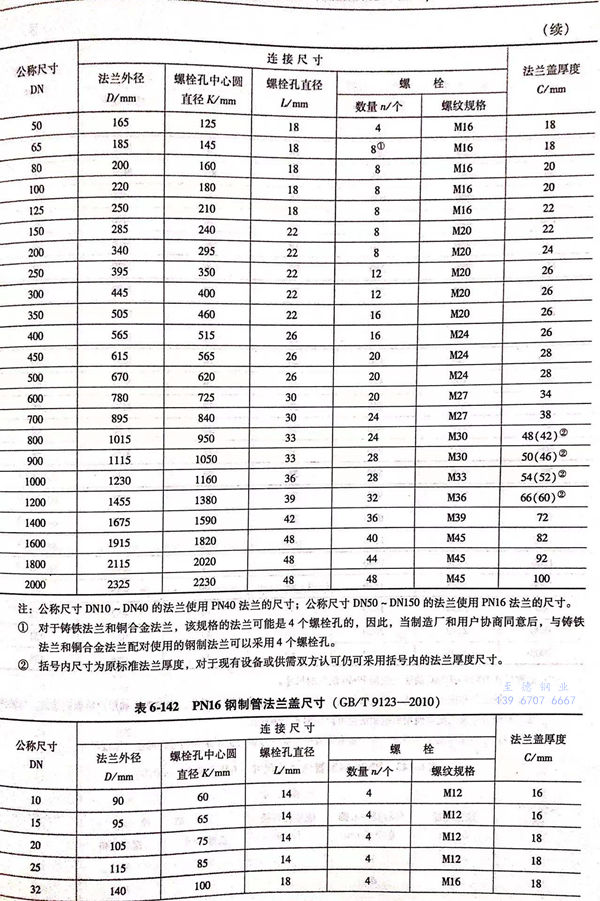

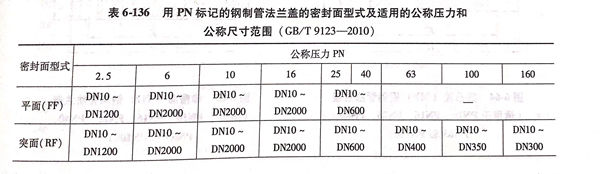

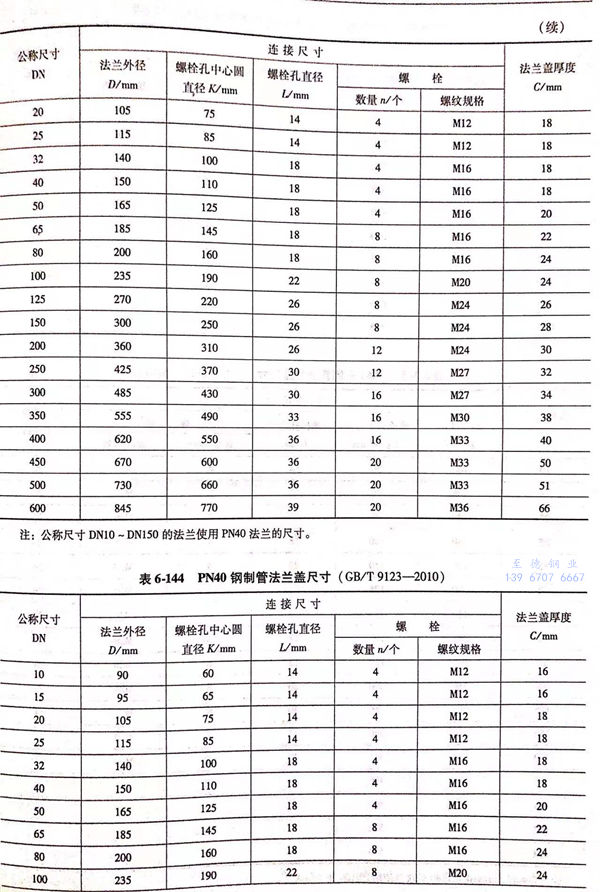

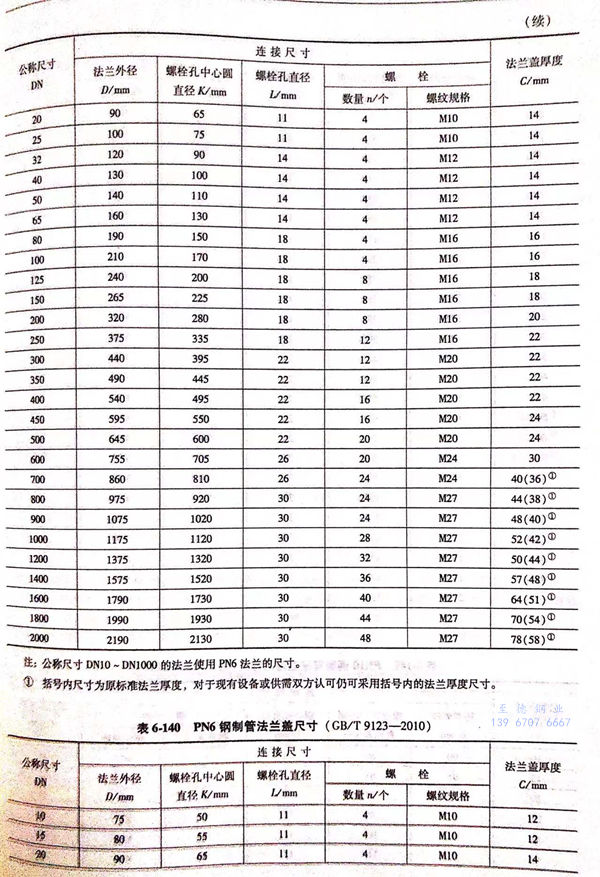

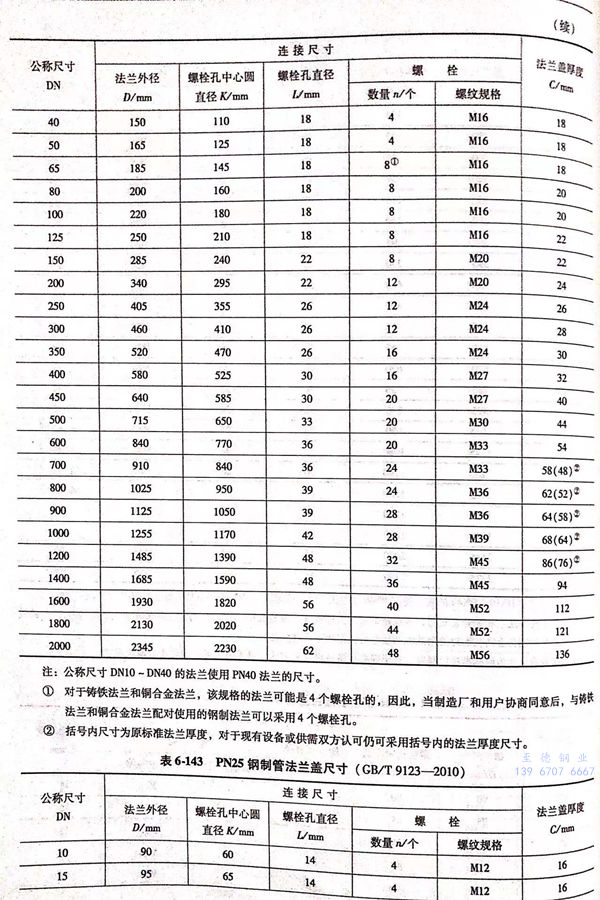

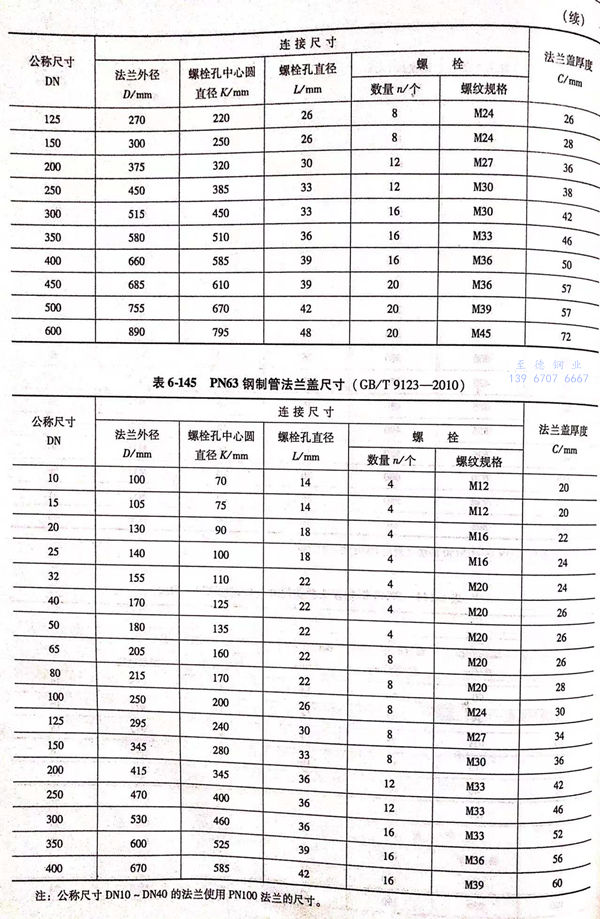

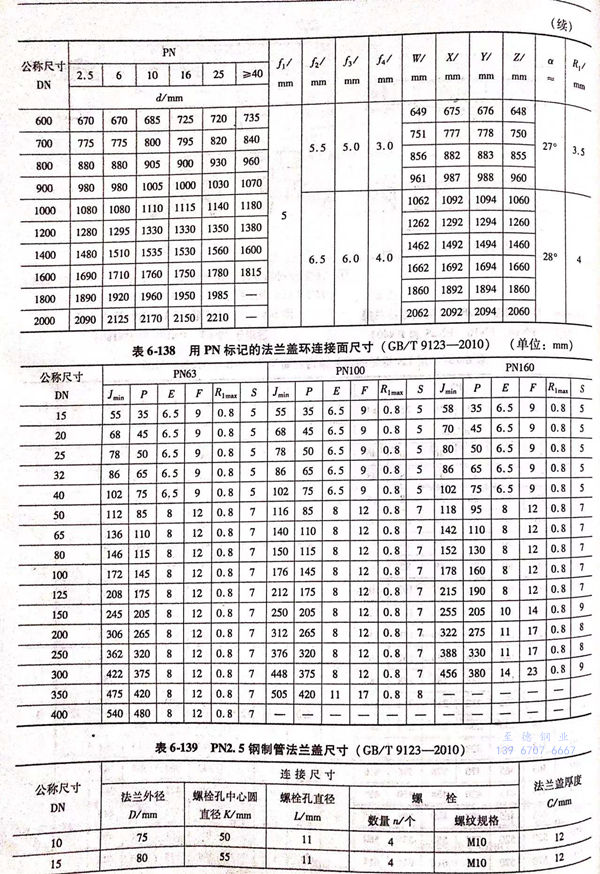

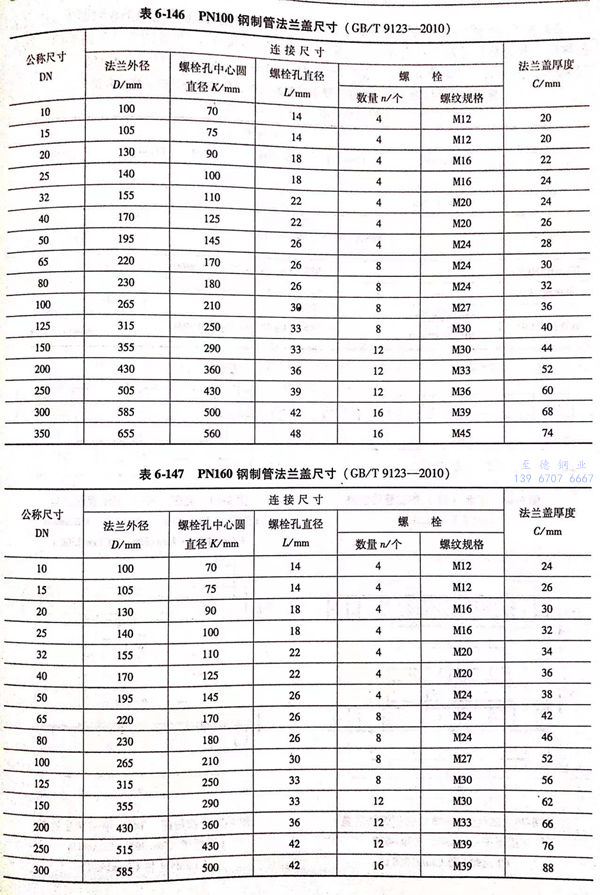

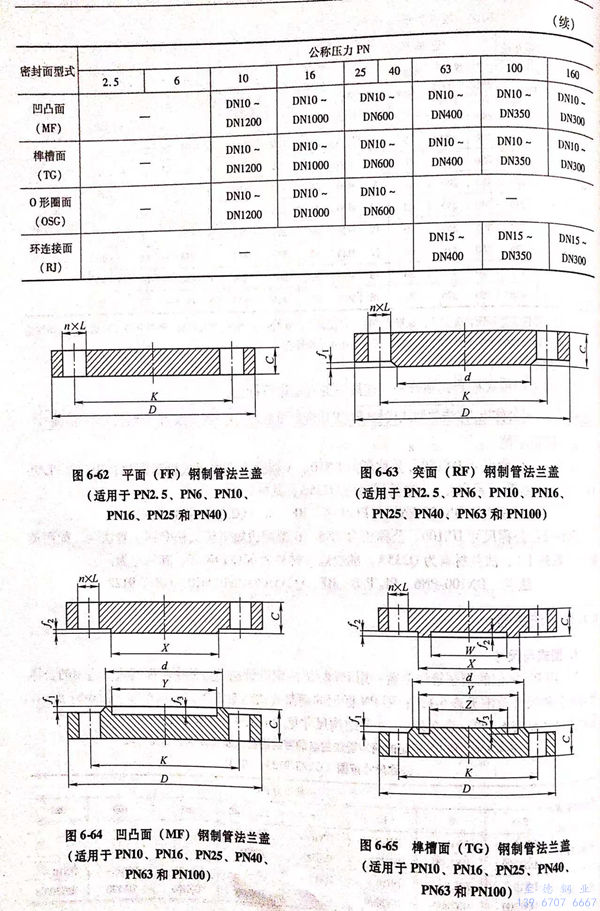

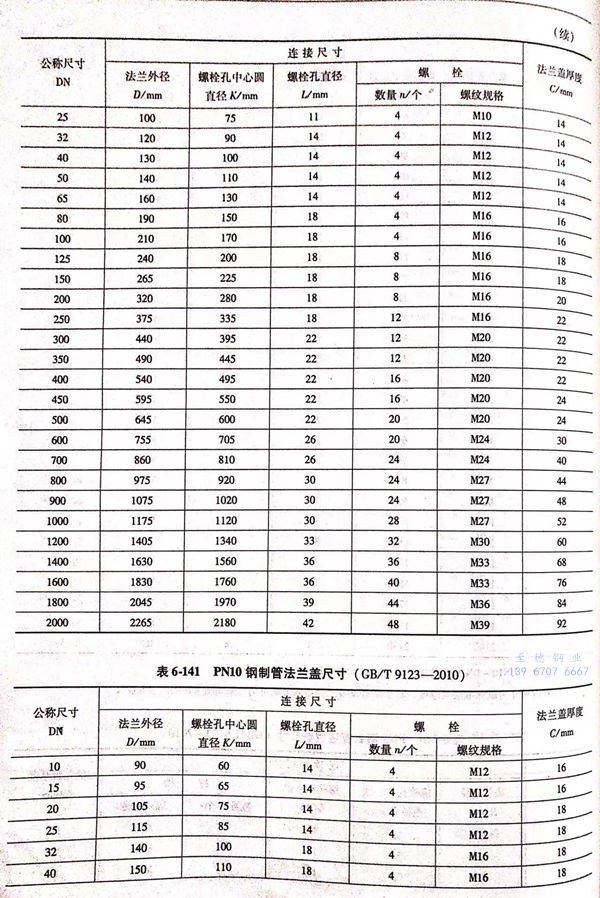

  用(yong)PN標(biao)記的(de)鋼制管(guan)法蘭(lan)(lan)蓋的(de)密封(feng)面型式及(ji)適用(yong)的(de)公稱壓(ya)力(li)和公稱尺寸(cun)范圍見(jian)表(biao)6-136;用(yong)PN標(biao)記的(de)鋼制管(guan)法蘭(lan)(lan)蓋的(de)型式如圖(tu)6-62~圖(tu)6-67所示，密封(feng)面尺寸(cun)見(jian)表(biao)6-137~表(biao)6-138,法蘭(lan)(lan)結構尺寸(cun)見(jian)表(biao)6-139~表(biao)6-147。


圖 62.jpg

圖 66.jpg


2. 用Class 標(biao)記的鋼(gang)制管法蘭蓋(gai)

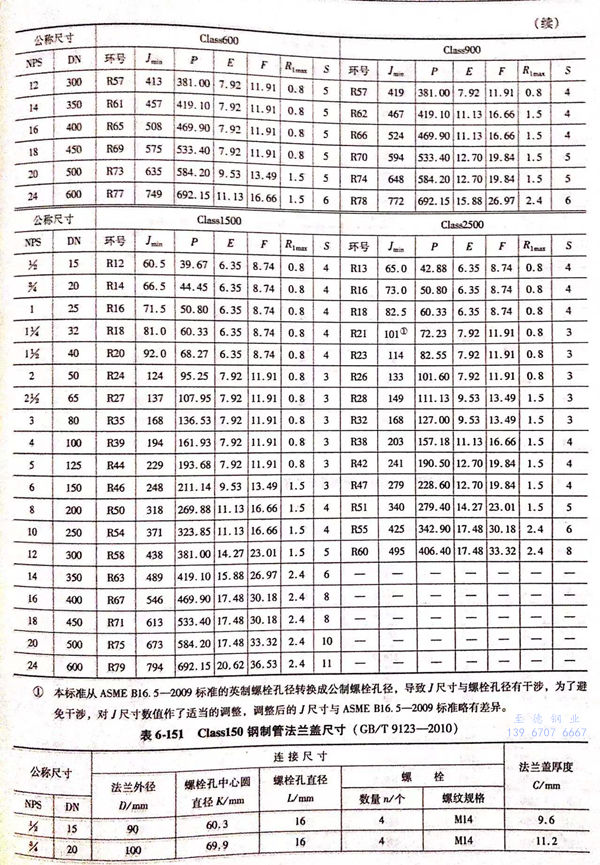

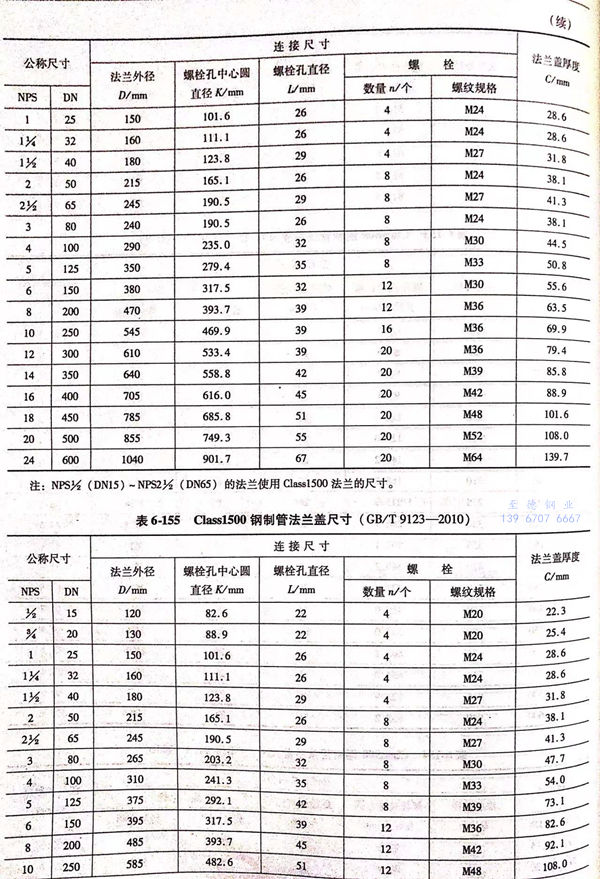

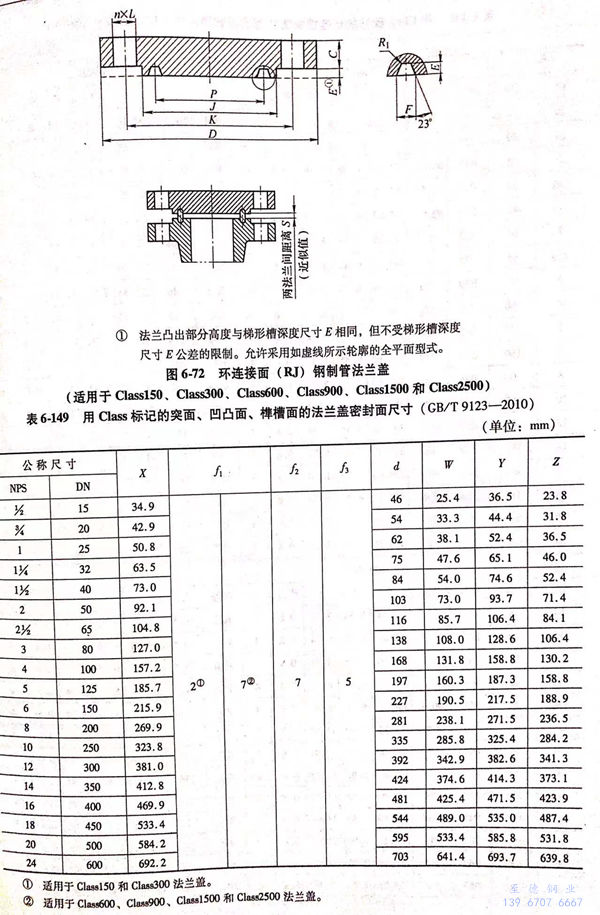

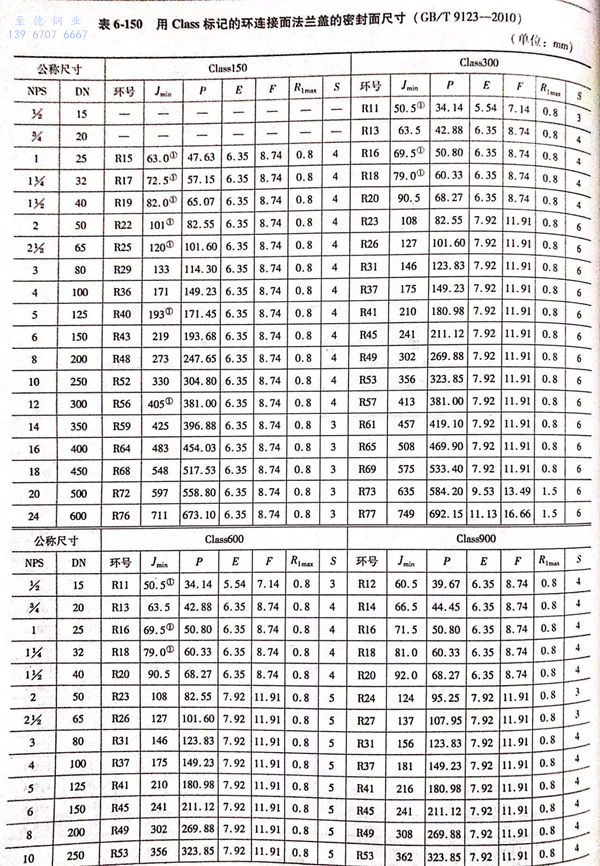

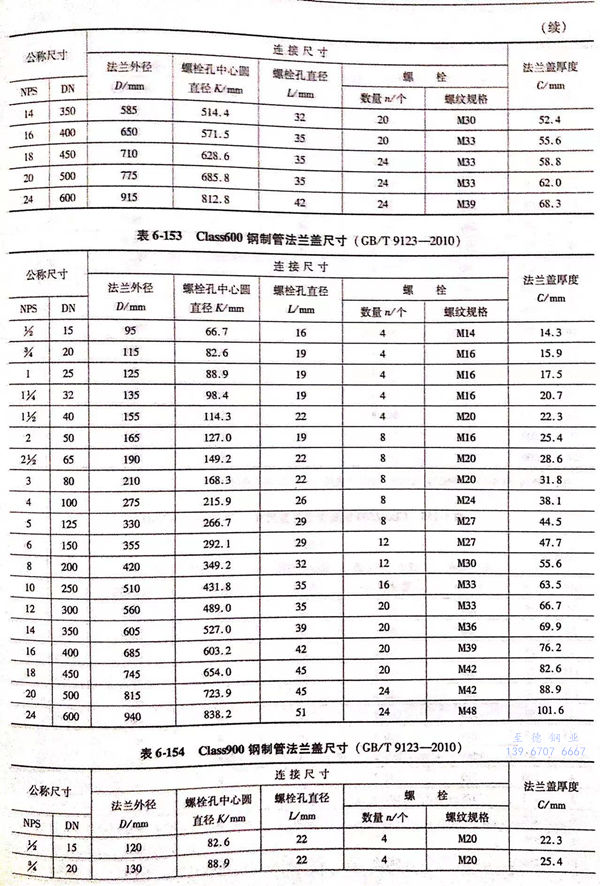

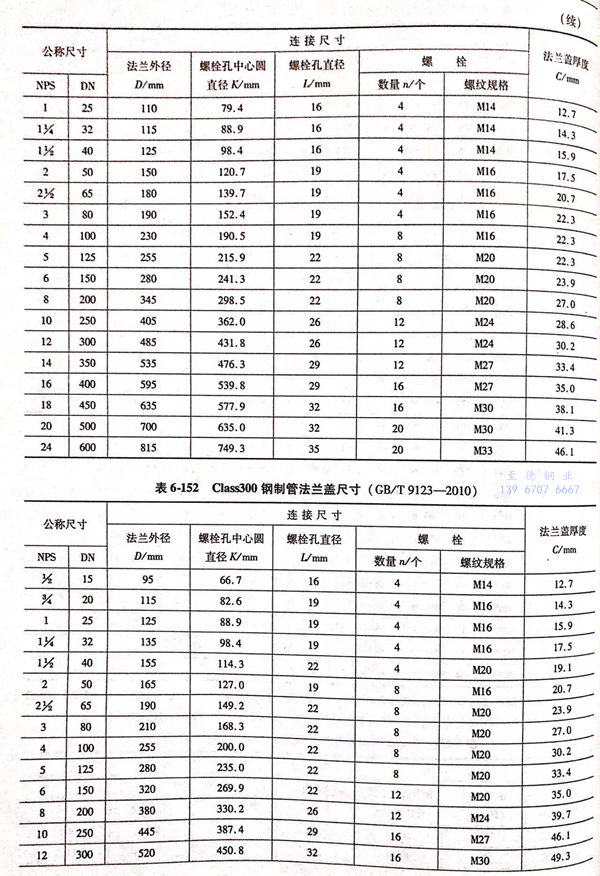

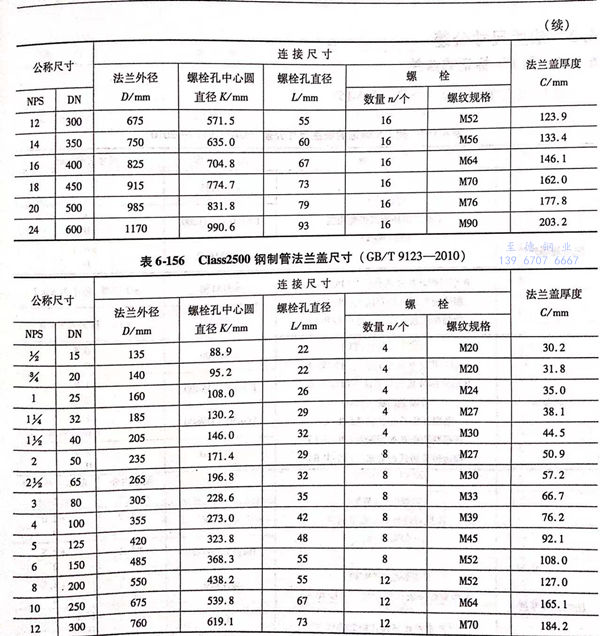

  用Class標(biao)(biao)記的(de)鋼(gang)制管法蘭蓋(gai)的(de)密(mi)封面(mian)型式及適用的(de)公(gong)(gong)稱壓力和(he)公(gong)(gong)稱尺寸(cun)范圍見表6-148;用Class 標(biao)(biao)記的(de)鋼(gang)制管法蘭蓋(gai)的(de)型式如圖6-68~圖6-72所示，密(mi)封面(mian)尺寸(cun)見表6-149~表6-150,法蘭結(jie)構尺寸(cun)見表6-151~表6-156。



二、法(fa)蘭蓋標記


1. 鋼(gang)制管法蘭(lan)蓋應按(an)下列規(gui)定進行(xing)標記(ji)：


  公稱尺(chi)寸 → 公稱壓力 → 法蘭蓋代(dai)號(hao)（BL) → 密封面(mian)型(xing)式代(dai)號(hao) → 材料代(dai)號(hao) → 標(biao)準編(bian)號(hao)


2. 標記示例


  示(shi)例 1 : 公(gong)稱尺寸(cun)DN600、公(gong)稱壓(ya)力PN25、突(tu)面（RF)鋼制管法(fa)蘭蓋(gai)（BL)、材料為Q235A,其標記(ji)為：法(fa)蘭 DN600-PN25 BL RF Q235A  GB/T 9123


 示例 2 : 公稱尺寸NPS12(DN300)、公稱壓力 Class900、環連接面（RJ)鋼制管法蘭蓋（BL)、材料為06Cr19Ni10,其標記為：法蘭 NPS12(或DN300)-Class900 BL RJ 06Cr19Ni10  GB/T 9123
