一、帶頸(jing)承插焊法蘭(lan)型式與(yu)尺(chi)寸
1. 用PN標記的帶(dai)頸承插焊法蘭

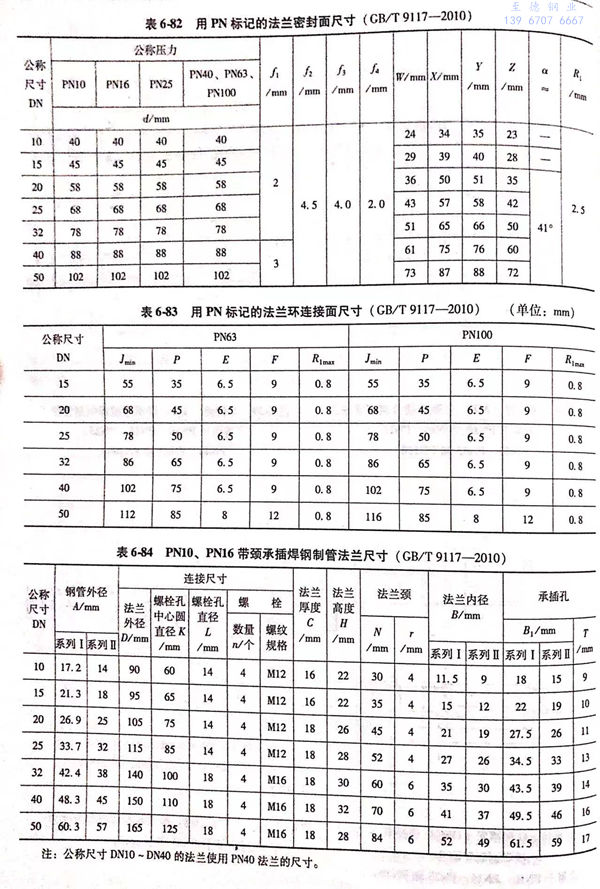

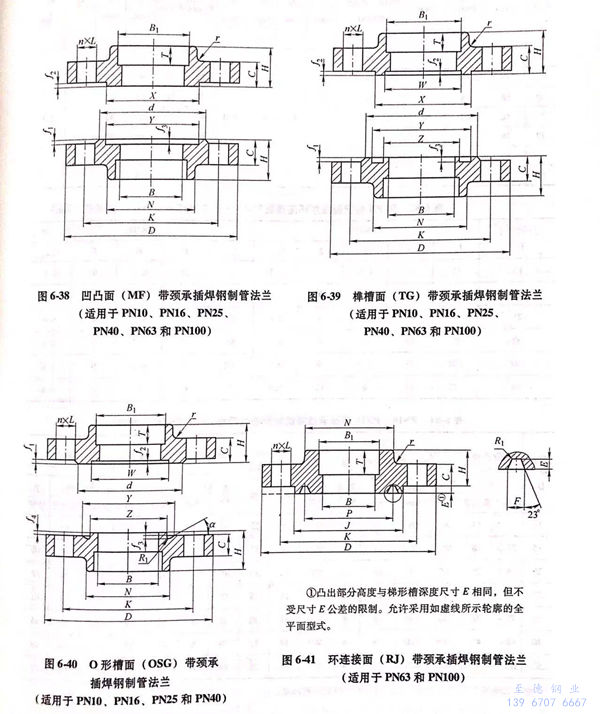

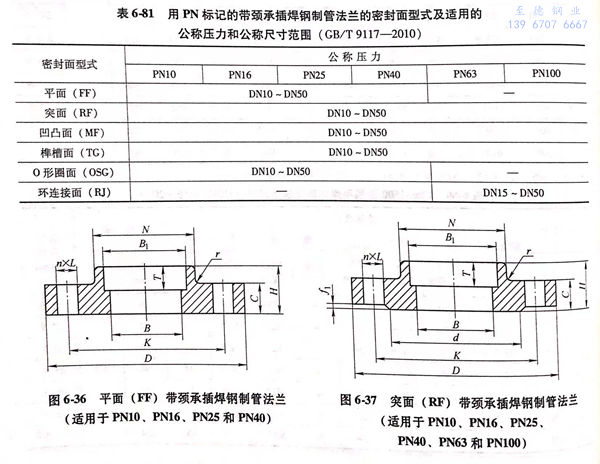

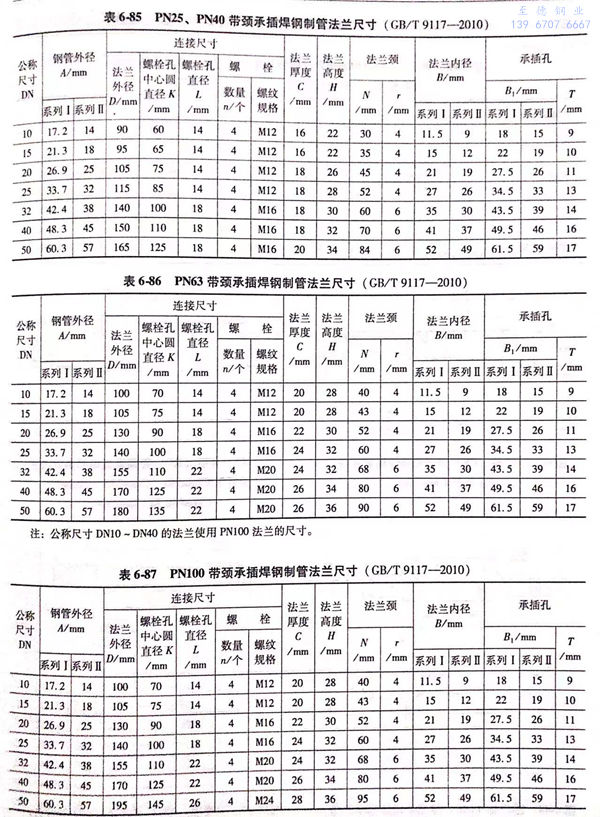

用(yong)PN標記(ji)的(de)帶頸承(cheng)插焊(han)鋼制管法(fa)蘭(lan)的(de)密(mi)封(feng)(feng)面(mian)型(xing)式及適用(yong)的(de)公稱壓力和公稱尺寸(cun)范圍見(jian)表(biao)6-81;用(yong)PN標記(ji)的(de)帶頸承(cheng)插焊(han)鋼制管法(fa)蘭(lan)型(xing)式如圖6-36~圖6-41所示，法(fa)蘭(lan)密(mi)封(feng)(feng)面(mian)尺寸(cun)見(jian)表(biao)6-82、表(biao)6-83,法(fa)蘭(lan)結構尺寸(cun)或(huo)尺寸(cun)見(jian)表(biao)6-84~表(biao)6-87。
2. 用Class 標記的帶頸(jing)承插(cha)焊(han)法蘭

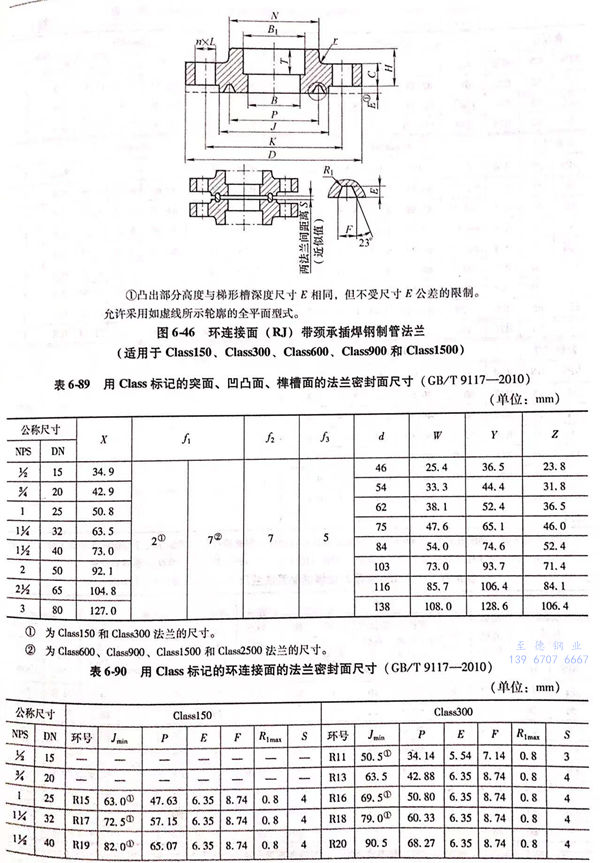

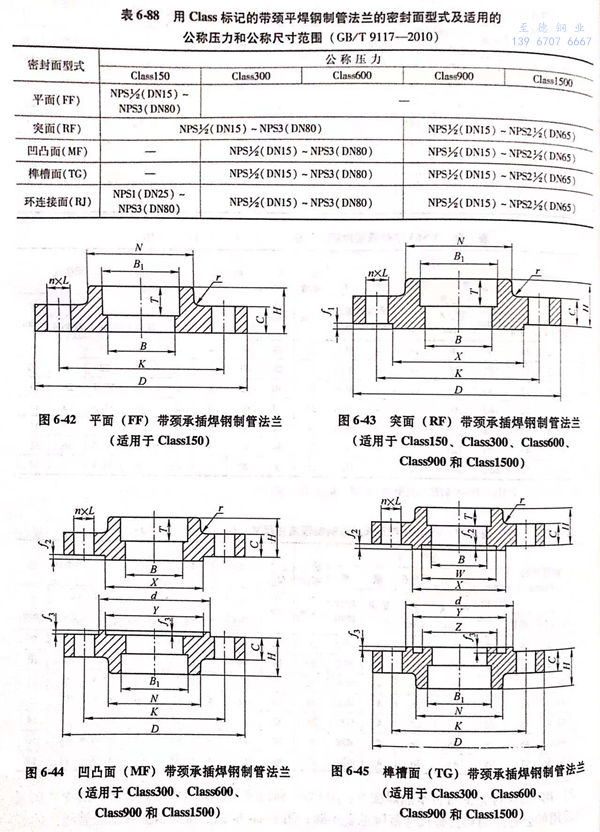

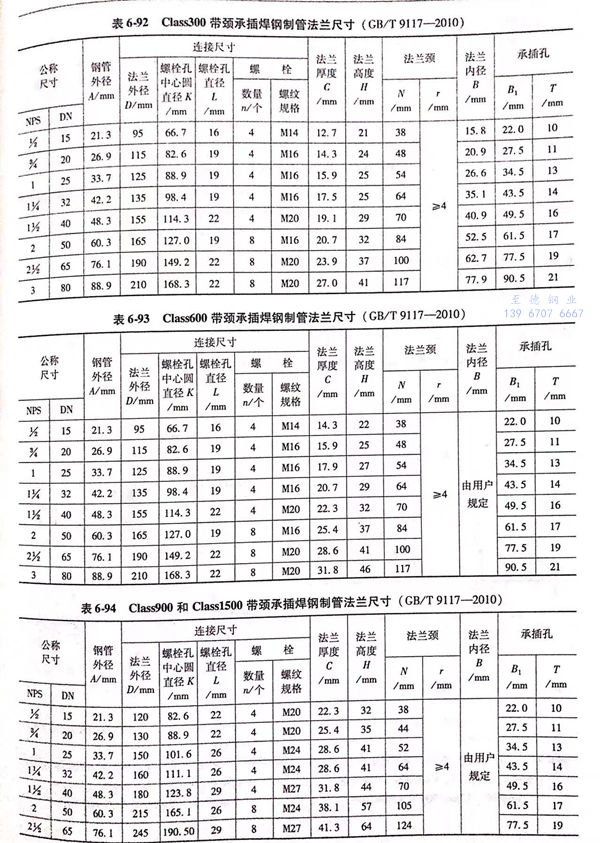

用Class 標記的帶頸承插焊鋼(gang)制管(guan)(guan)法(fa)蘭(lan)的密封面型(xing)式及適用的公稱壓力和公稱尺(chi)寸(cun)范圍(wei)見表6-88;用Class 標記的帶頸承插焊鋼(gang)制管(guan)(guan)法(fa)蘭(lan)的型(xing)式如圖 6-42 ~圖 6-46 所示，法(fa)蘭(lan)密封面尺(chi)寸(cun)見表 6~89、表 6~90 ，法(fa)蘭(lan)結構尺(chi)寸(cun)或(huo)尺(chi)寸(cun)見表 6-91~表 6-94。
二(er)、帶頸(jing)承插焊法蘭(lan)標記
1. 帶頸承插焊(han)鋼制管法蘭應按下列規(gui)定(ding)進行標記：
公稱尺寸 → 公稱壓力 → 法蘭型(xing)式(shi)代(dai)(dai)號（SW) → 密封面型(xing)式(shi)代(dai)(dai)號 → 管表(biao)號（可省(sheng)略） → 材料代(dai)(dai)號 → 標準編號
2. 標記示例
示例 1 : 公稱尺寸DN50、公稱壓力PN25、突面（RF)帶頸承插焊鋼制管法蘭（SW)、材料為 06Cr19Ni10 , 其標記為：法蘭 DN50-PN25 SW RF 06Cr19Ni10 GB/T 9117
示例 2 : 公稱尺寸NPS3(DN80)、公稱壓力Class600、環連接面（RJ)帶頸承插焊鋼制管法蘭（SW)、管表號Sch80、材料為 06Cr17Ni12Mo2, 其標記為：法蘭 NPS3(或DN80)-Class600 SW RJ Sch80 06Cr17Ni12Mo2 GB/T 9117
