一(yi)、帶頸平焊法蘭型式(shi)與尺寸
1. 用PN標記的帶(dai)頸(jing)平焊鋼制(zhi)管法蘭(lan)

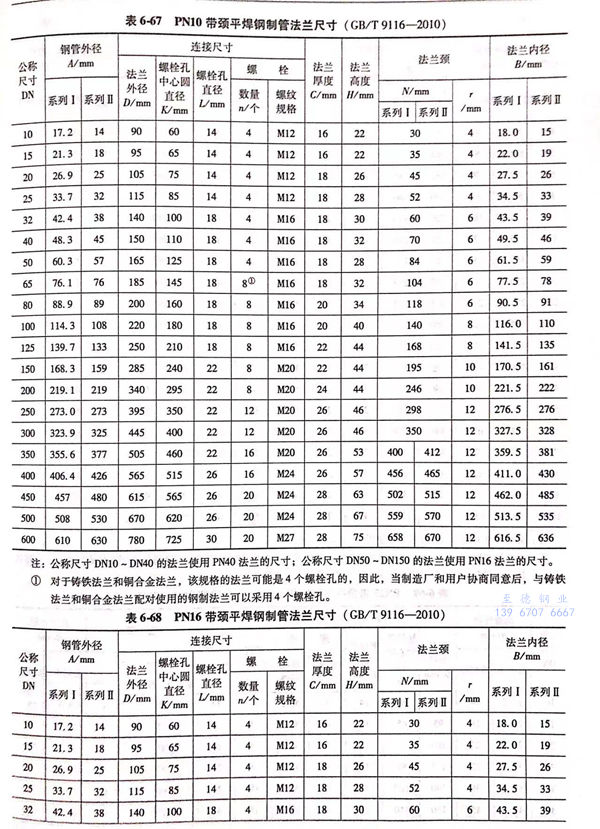

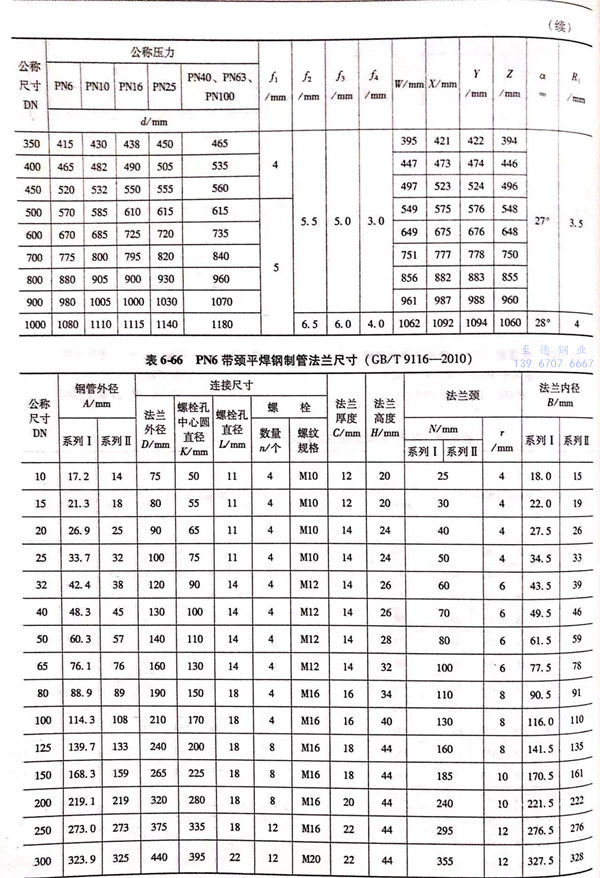

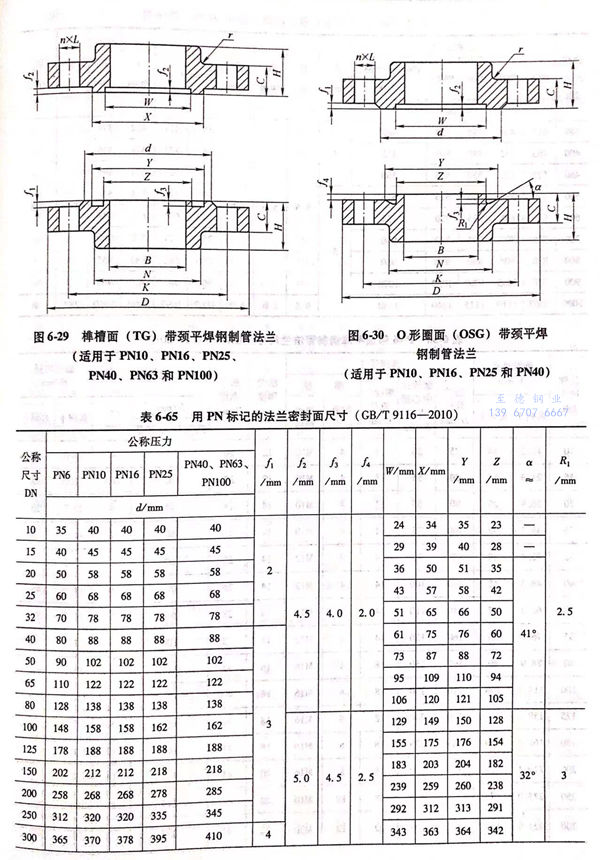

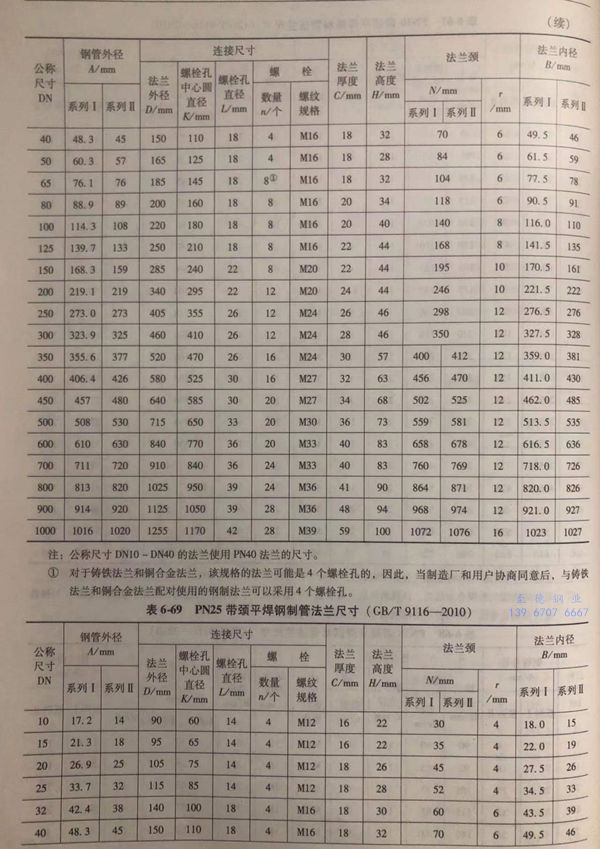

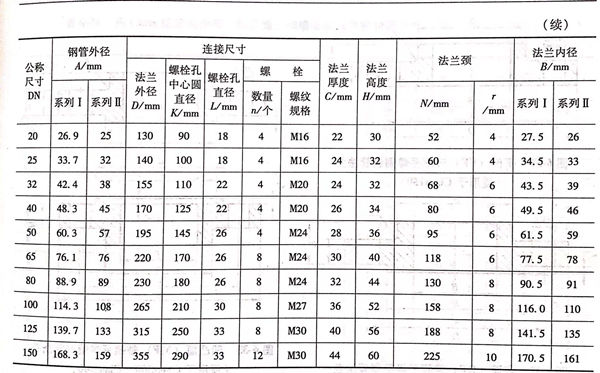

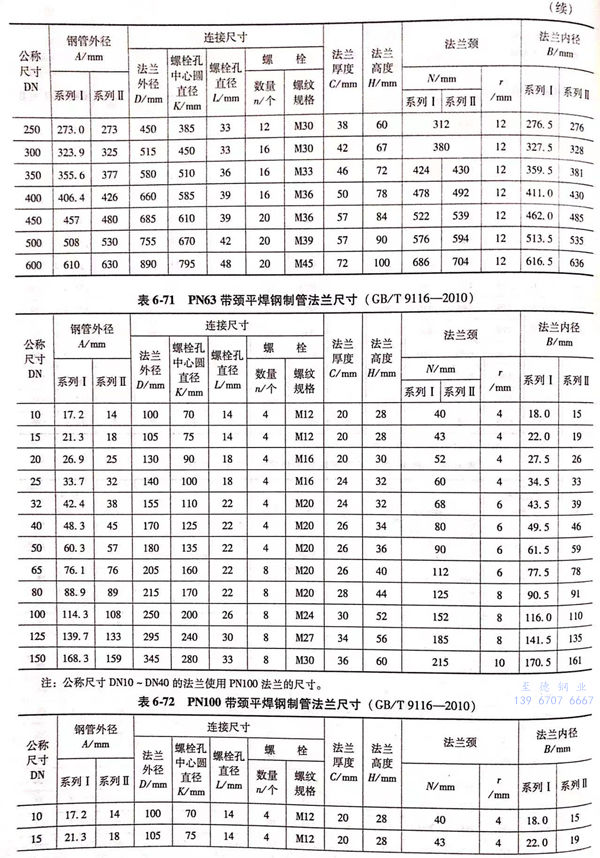

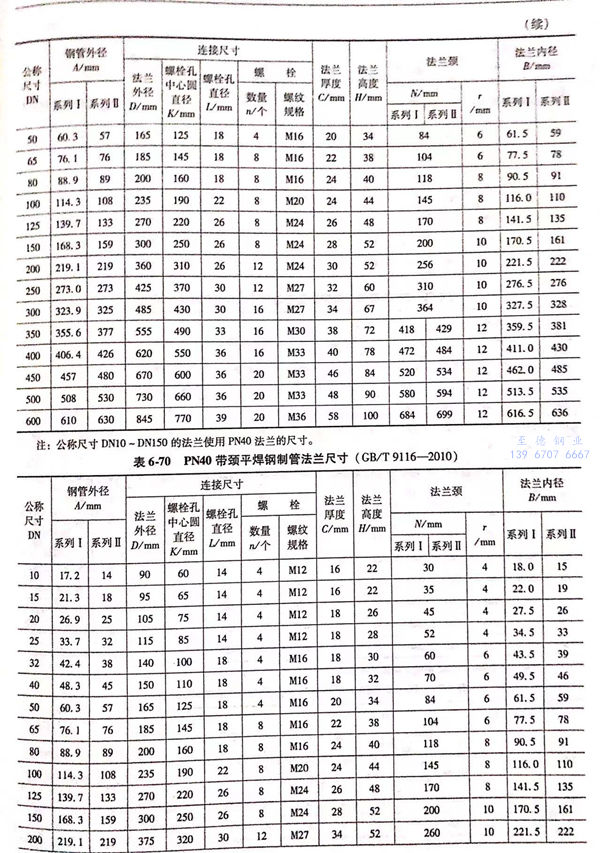

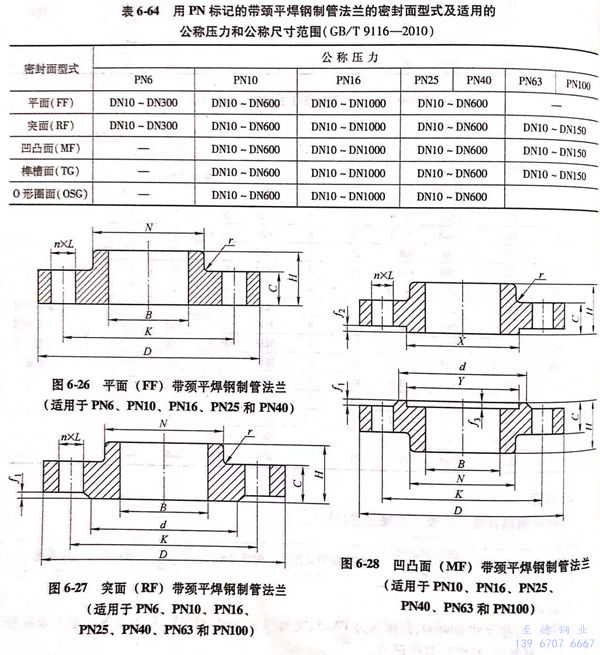

用(yong)PN標(biao)記的帶頸(jing)平焊鋼制管法蘭(lan)(lan)的密(mi)封面(mian)型(xing)式及適用(yong)的公稱(cheng)壓(ya)力和公稱(cheng)尺(chi)(chi)寸(cun)范圍見(jian)表(biao)6-64;用(yong)PN標(biao)記的帶頸(jing)平焊鋼制管法蘭(lan)(lan)的型(xing)式見(jian)圖(tu)6-26~圖(tu)6-30,法蘭(lan)(lan)密(mi)封面(mian)尺(chi)(chi)寸(cun)見(jian)表(biao)6-65,法蘭(lan)(lan)結(jie)構尺(chi)(chi)寸(cun)見(jian)表(biao)6-66~表(biao)6-72.
2. 用(yong)Class 標記(ji)的帶(dai)頸平焊鋼制管(guan)法(fa)蘭

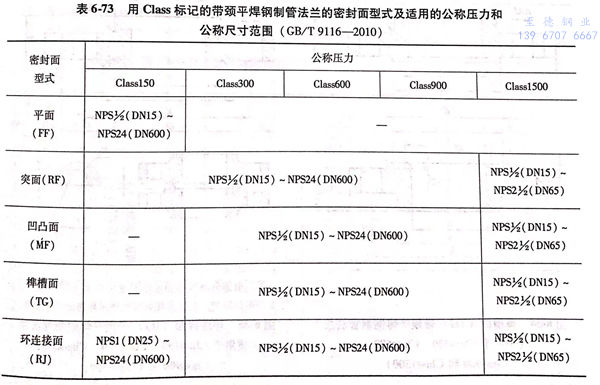

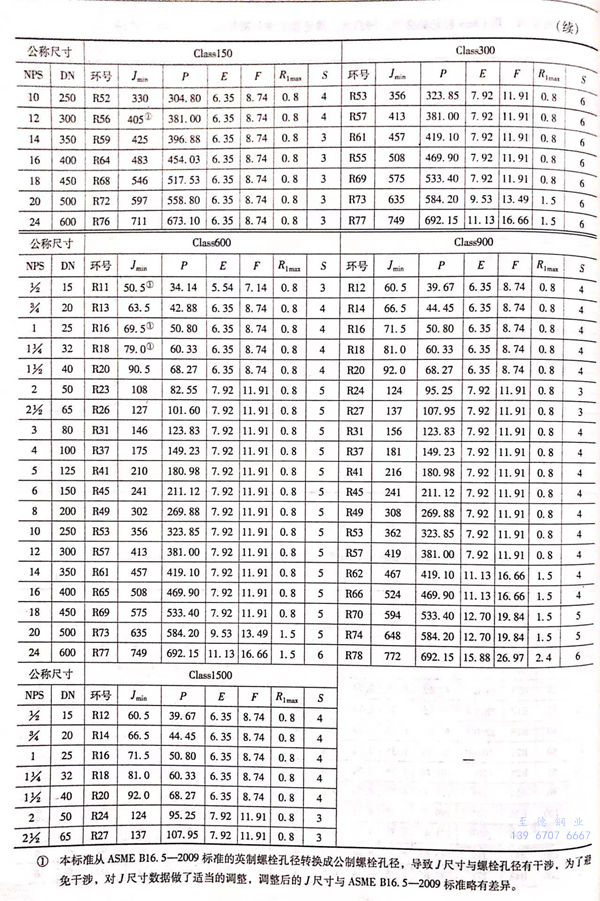

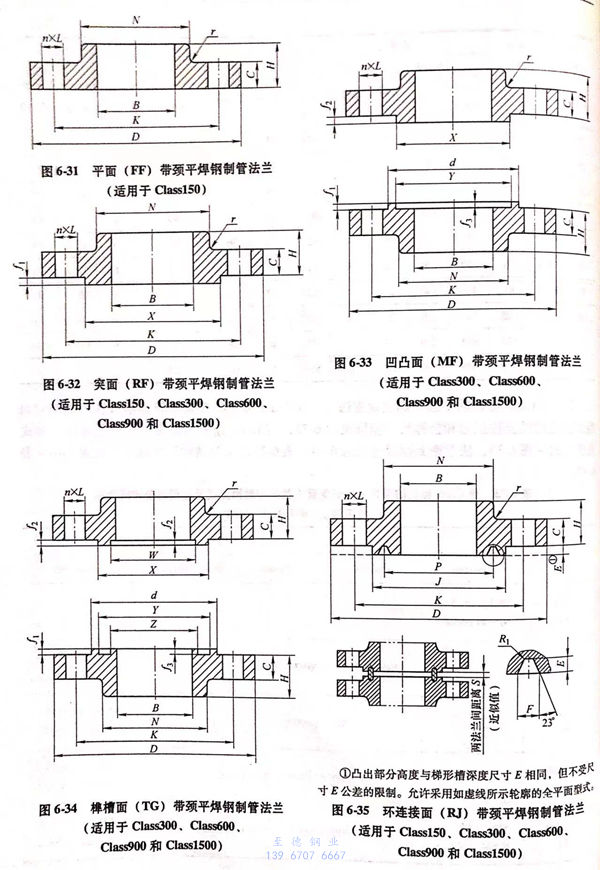

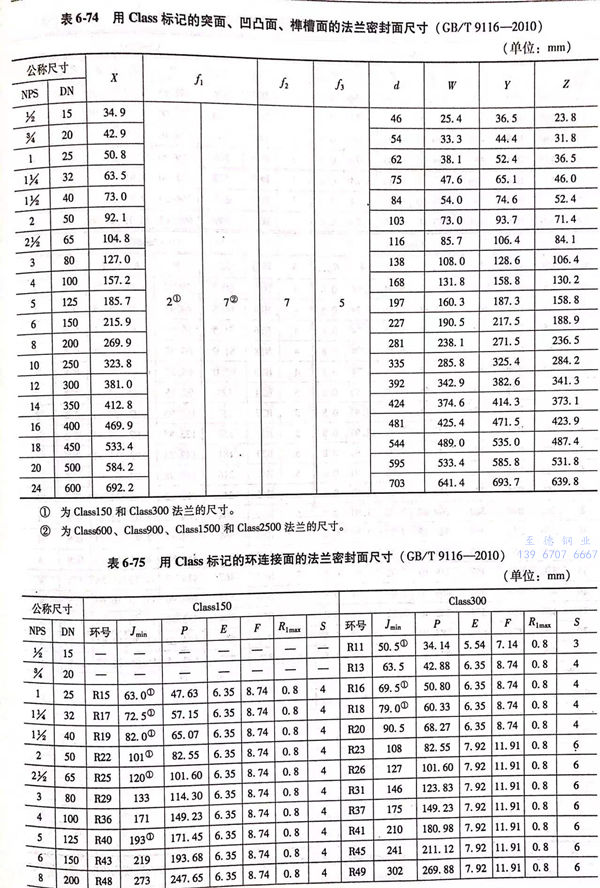

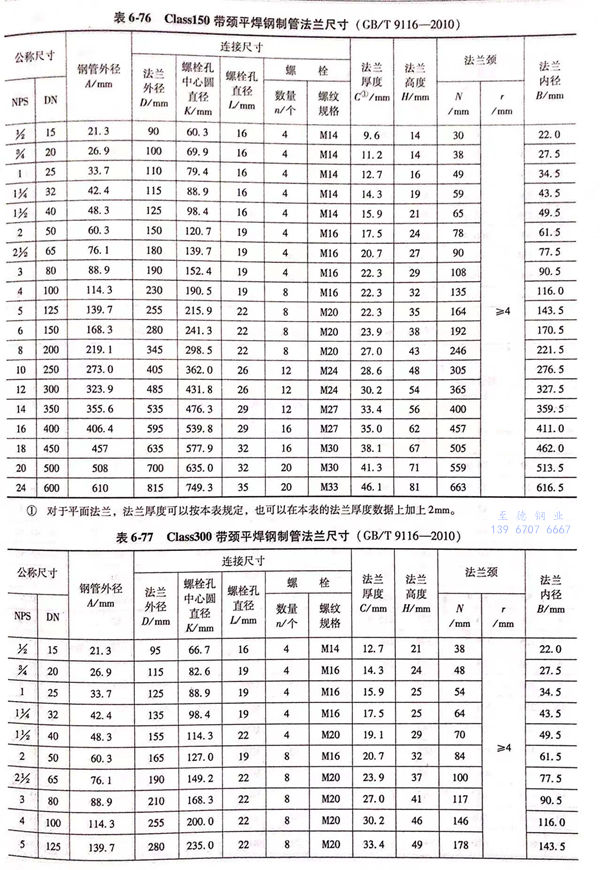

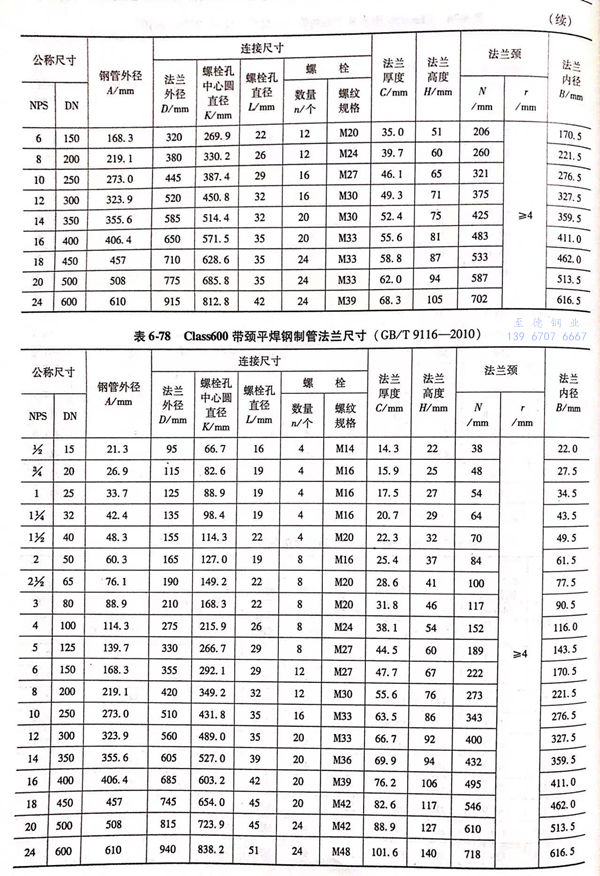

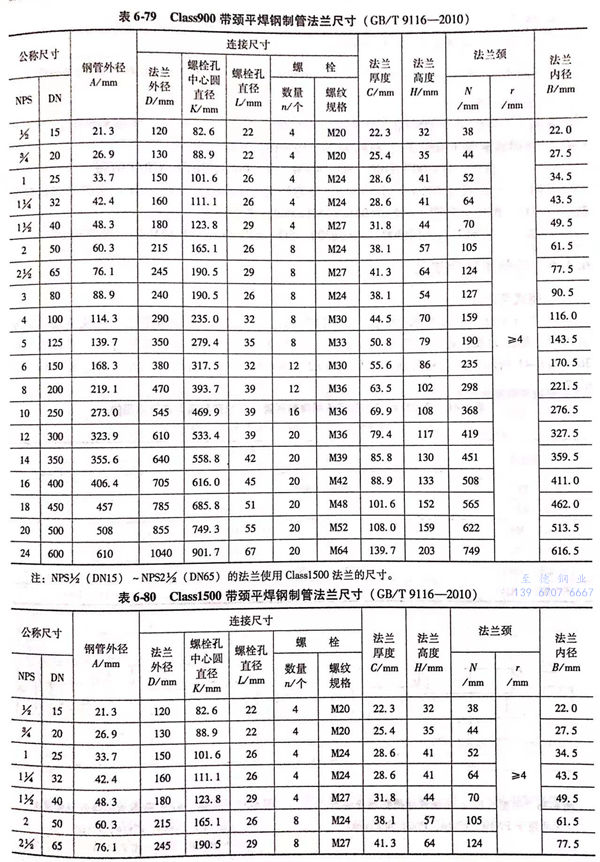

用Class標(biao)記的帶(dai)頸平焊鋼制管法(fa)蘭(lan)的密封面型式及適用的公(gong)稱壓力和公(gong)稱尺寸(cun)范圍見(jian)表(biao)6-73;用Class標(biao)記的帶(dai)頸平焊鋼制管法(fa)蘭(lan)型式見(jian)圖(tu)6-31~圖(tu)6-35,法(fa)蘭(lan)密封面尺寸(cun)見(jian)表(biao)6-74、表(biao)6-75,法(fa)蘭(lan)結(jie)構尺寸(cun)或尺寸(cun)見(jian)表(biao)6-76~表(biao)6-80。
二(er)、帶頸平焊法蘭標記
1. 帶頸平焊鋼制(zhi)管法蘭應按下列規(gui)定進行標記：
公稱(cheng)尺寸 → 公稱(cheng)壓(ya)力 → 法蘭型(xing)式代號（SO) → 密封面(mian)型(xing)式代號 → 配管系列 → 材料代號 → 標準編號
2. 標(biao)記示例
示例 1 : 公稱尺寸DN200、公稱壓力PN100、凹凸面（MFM)帶頸平焊鋼制管法蘭（SO)、配用米制管（系列Ⅱ)、材料為06Cr19Ni10,其標記為：法蘭 DN200-PN100 SO MFM Ⅱ 06Cr19Ni10 GB/T 9116
示例 2 : 公稱尺寸NPS12(DN300)、公稱壓力Class300、突面（RF)帶頸平焊鋼制管法蘭（SO)、配用英制管、材料為 06Cr17Ni12Mo2,其標記為：法蘭 NPS12(或DN300)-Class300 SO RF 06Cr17Ni12Mo2 GB/T 9116
