一(yi)、對(dui)焊法蘭(lan)型式與尺寸

1.  用PN標記的對焊(han)鋼(gang)制管法(fa)蘭

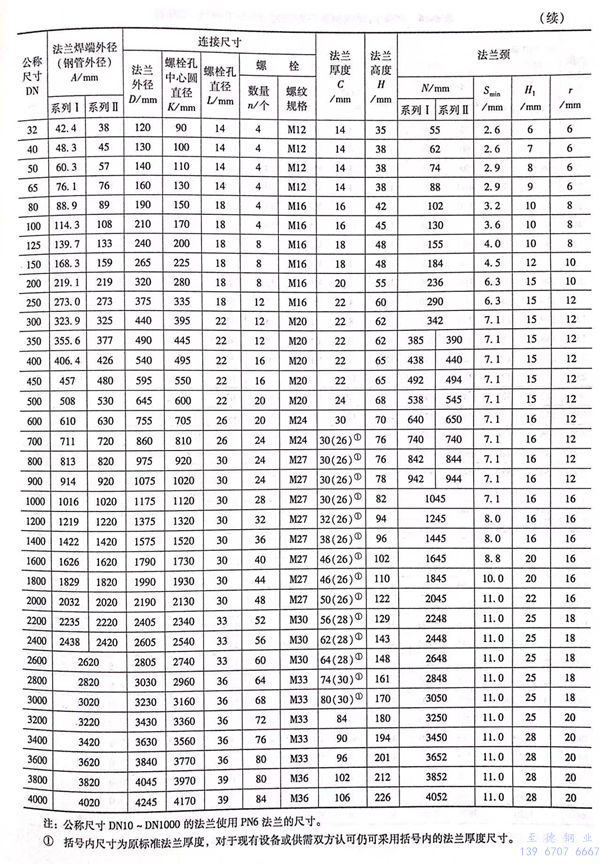

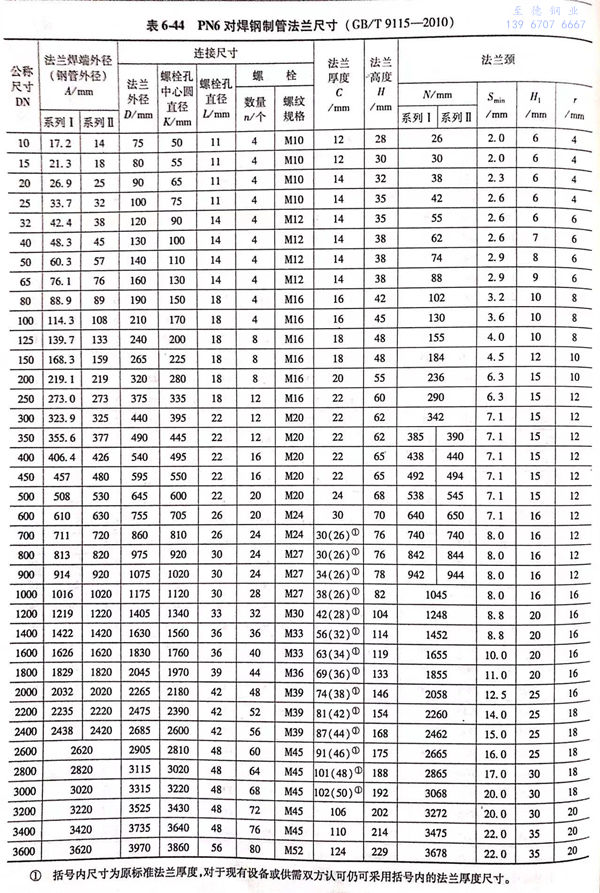

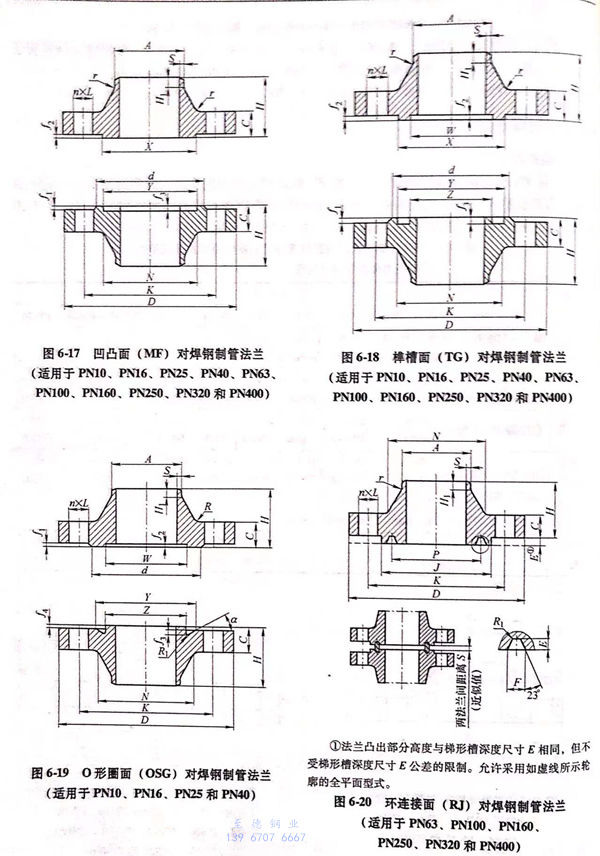

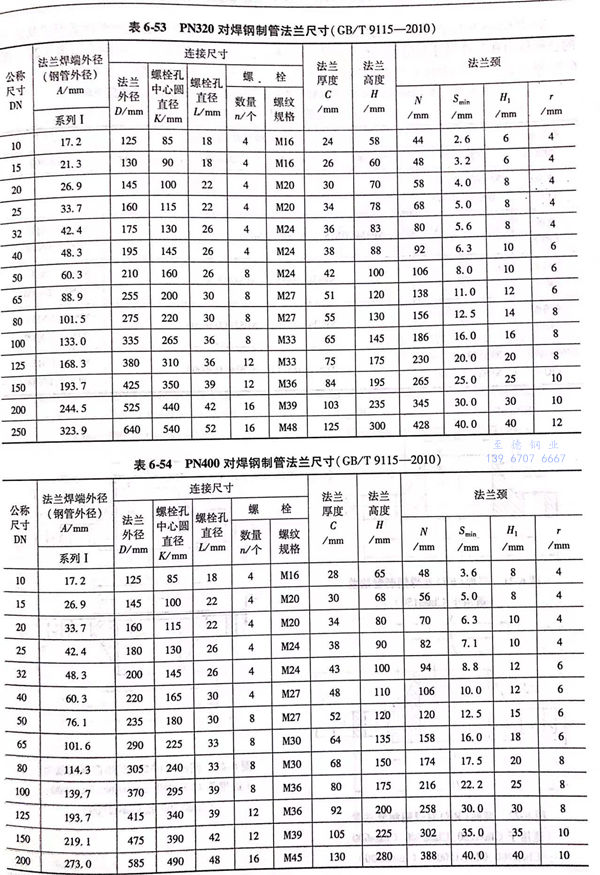

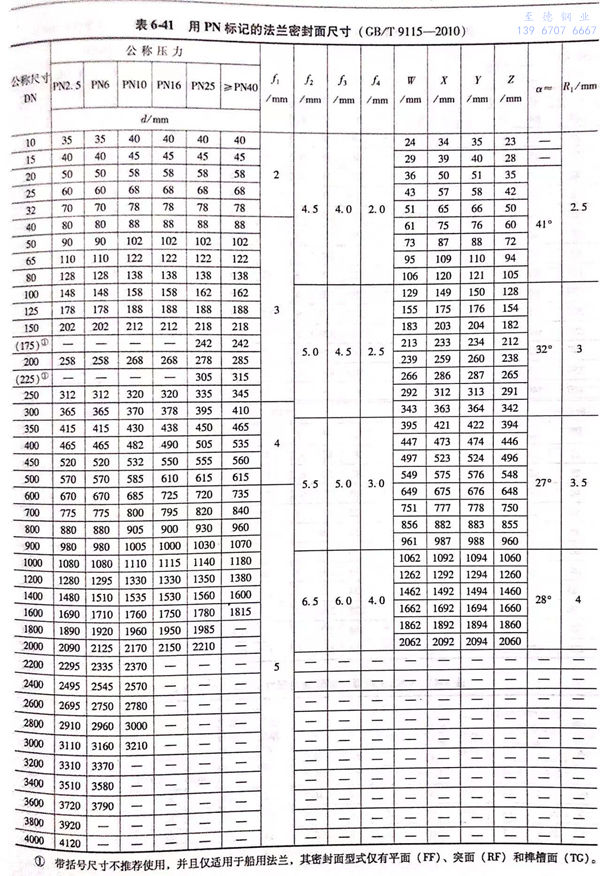

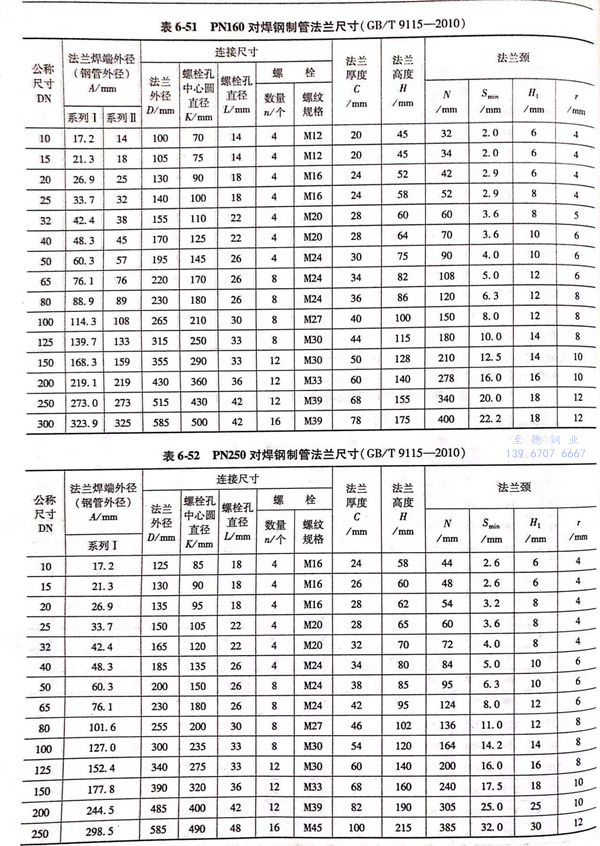

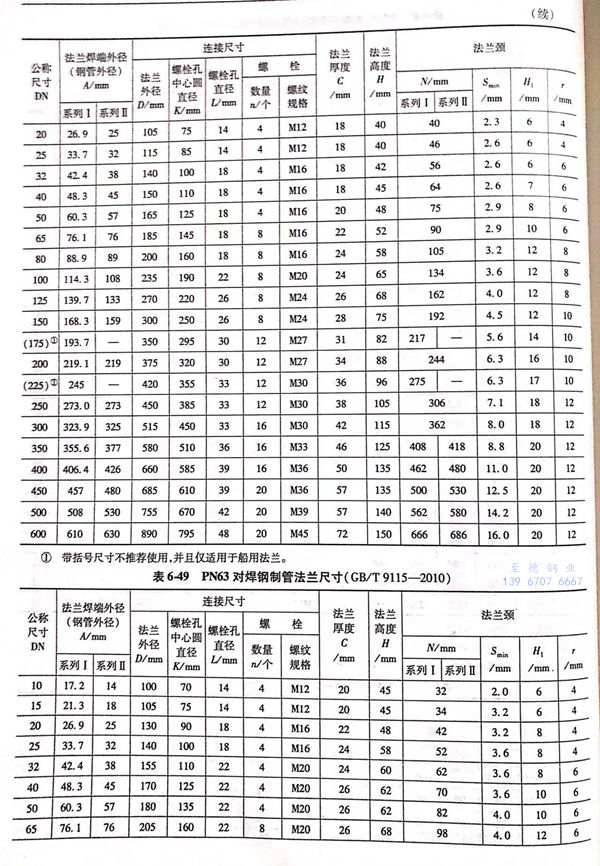

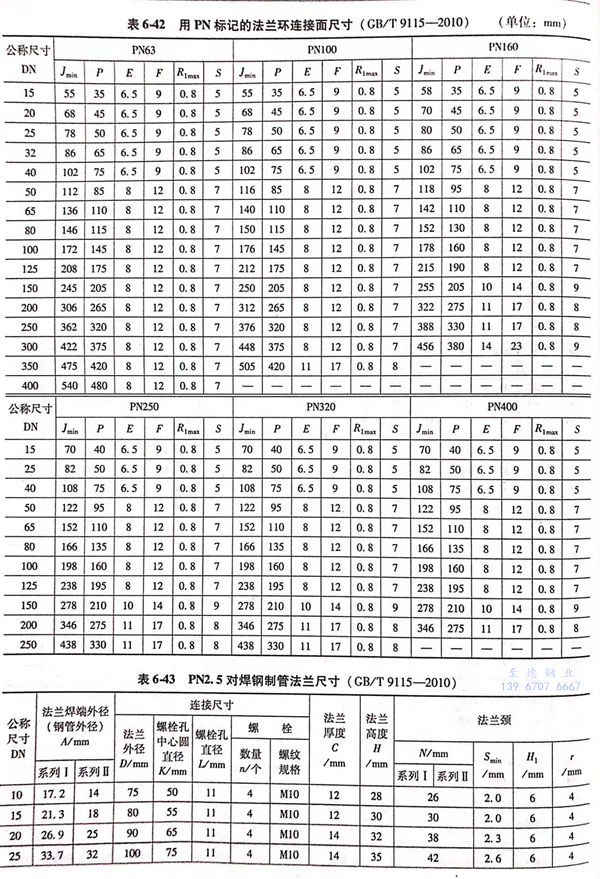

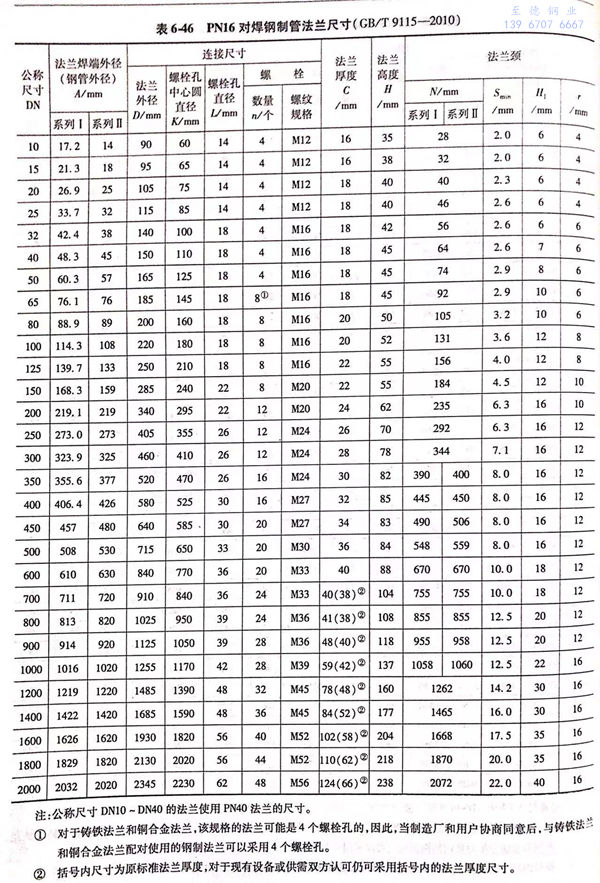

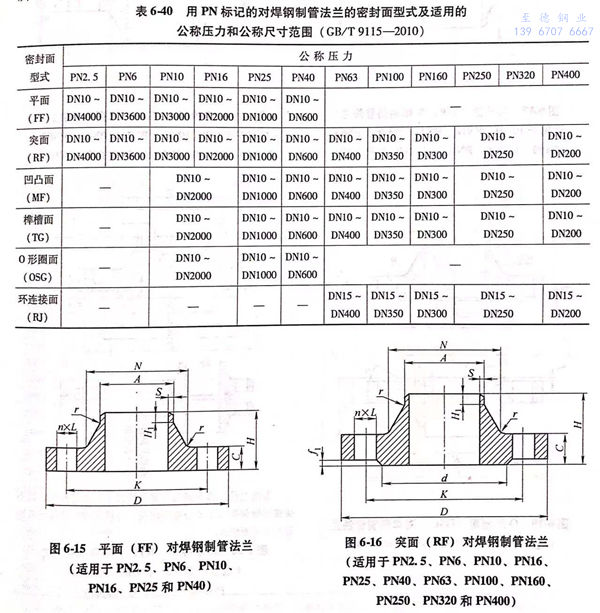

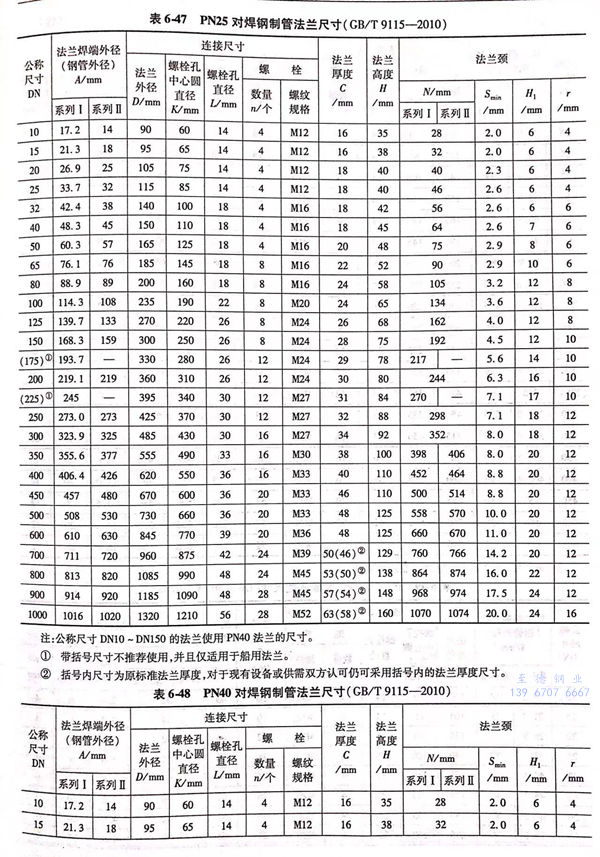

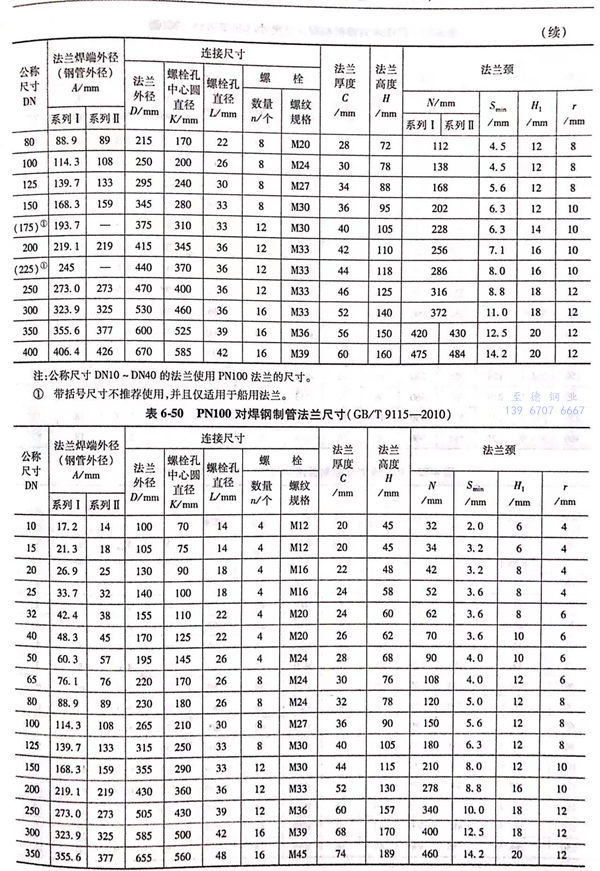

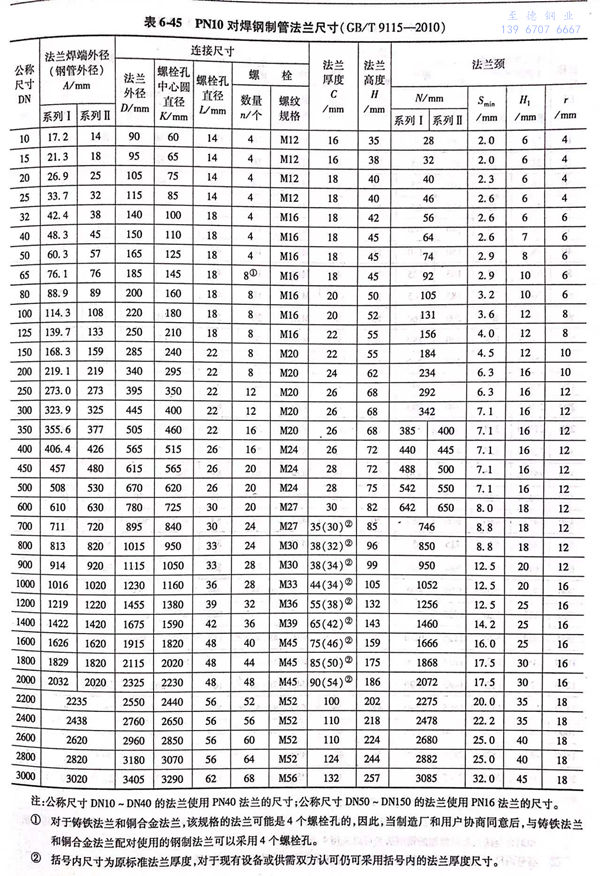

  用PN標記的對焊鋼制管法(fa)蘭(lan)的密封面型式及適用的公稱壓力和公稱尺寸范圍見表6-40;用PN標記的對焊鋼制管法蘭的型式如圖6-15~圖6-20所示，法蘭密封(feng)面(mian)尺寸(cun)見表6-41和表6-42，法蘭結構尺寸見表6-43~表6-54。

2. 用Class標記的對焊鋼制管法蘭

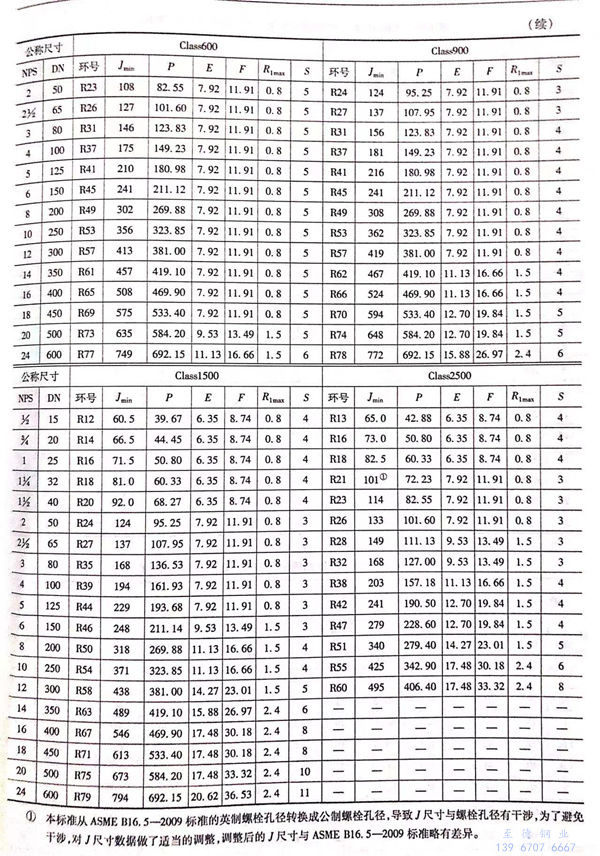

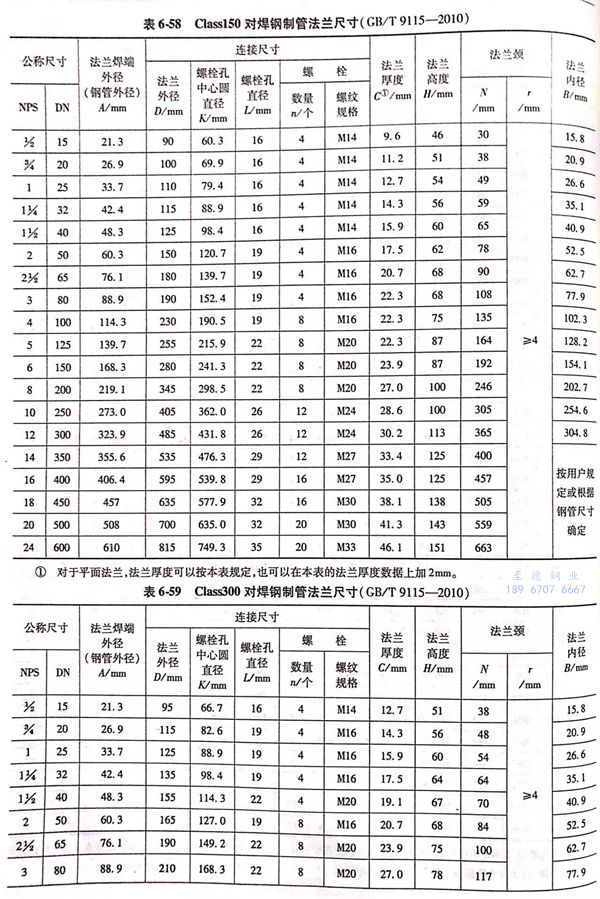

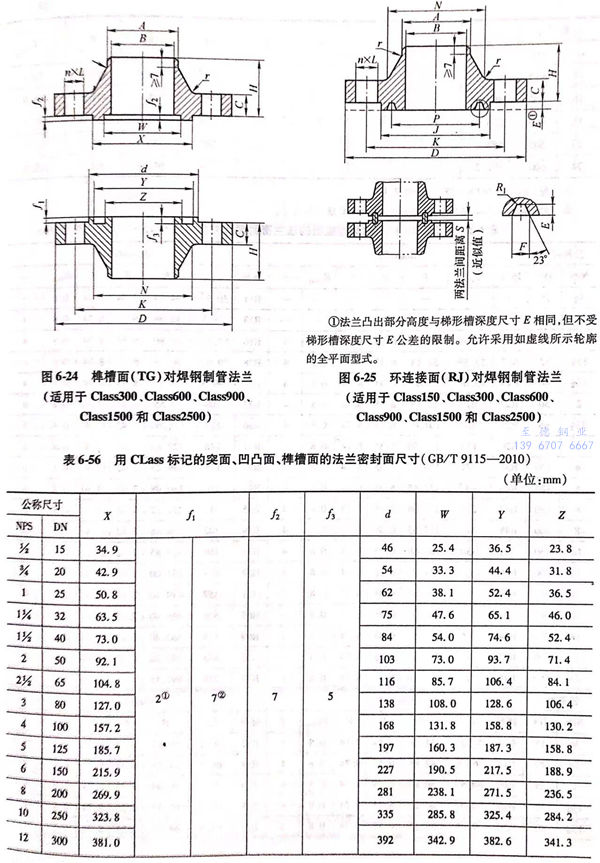

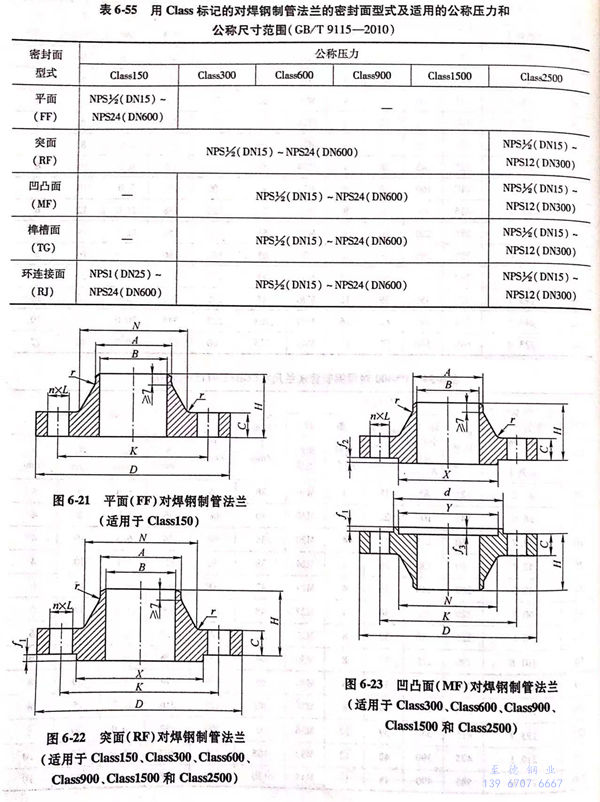

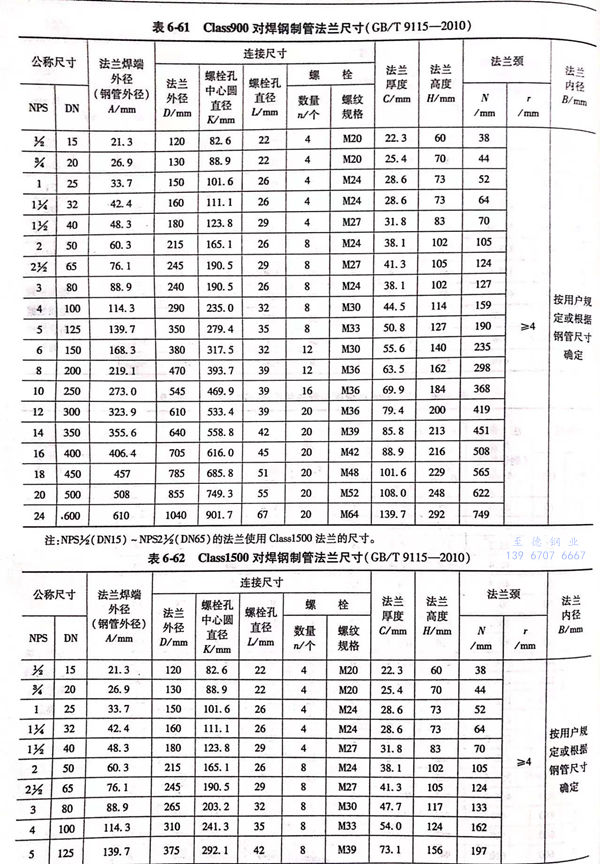

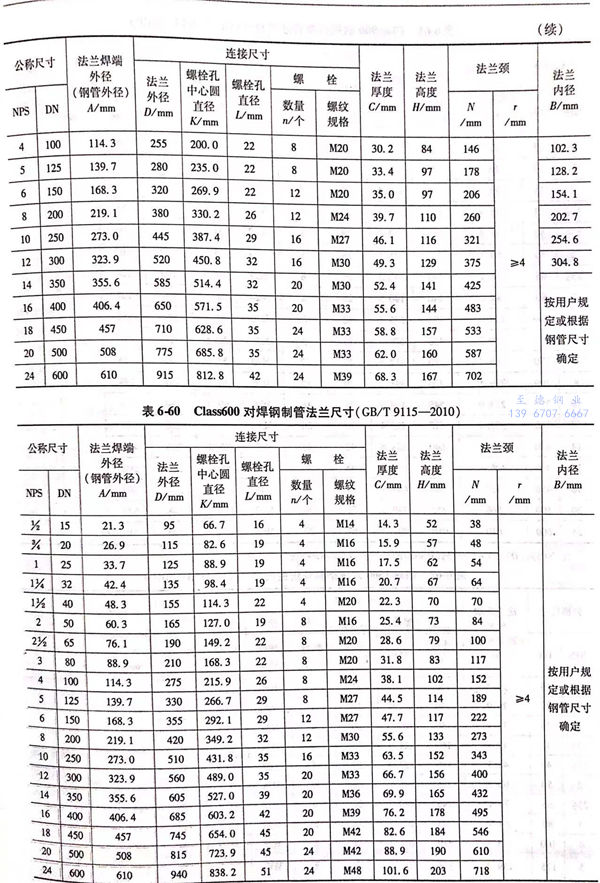

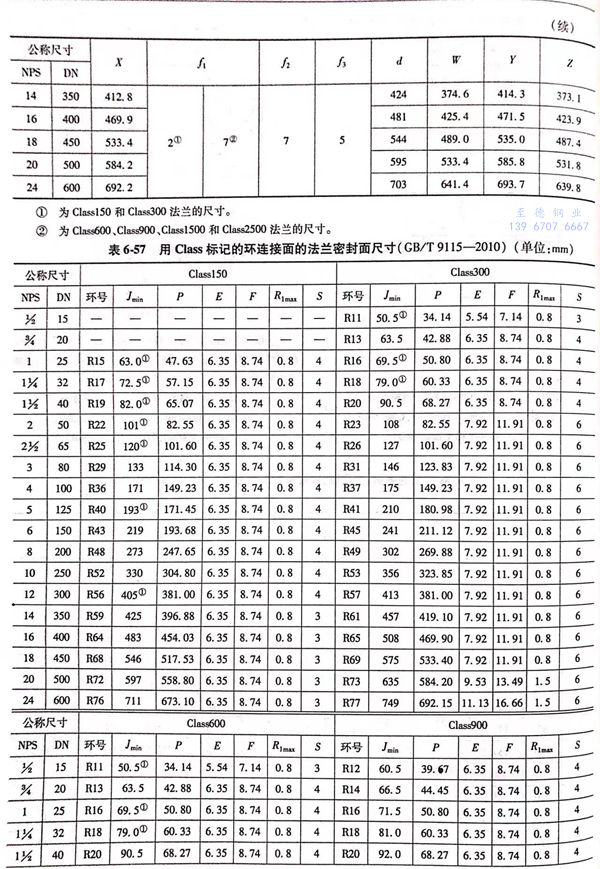

  用(yong)Class標記的(de)對焊(han)鋼制管法(fa)蘭的(de)密(mi)封(feng)面型式及適用(yong)的(de)公稱壓力(li)和(he)公稱尺寸范(fan)圍見表(biao)(biao)6-55;用(yong)Class標記的(de)對焊(han)鋼制管法(fa)蘭的(de)型式如圖6-21~圖6-25所示，法(fa)蘭密(mi)封(feng)面尺寸見表(biao)(biao)6-56和(he)表(biao)(biao)6-57,法(fa)蘭結構(gou)尺寸見表(biao)(biao)6-58~表(biao)(biao)6-63。

二、對焊(han)法(fa)蘭標記

1. 對焊鋼(gang)制管(guan)法蘭(lan)應按(an)下列規定進行標記： 公稱尺寸 → 公稱壓力 → 法蘭(lan)型式代號（WN） → 密封(feng)面型式代號 → 配管(guan)系列 → 管(guan)表號（可省略）→ 材(cai)料代號 → 標準編號

2. 標記(ji)示例

  示例 1 : 公稱(cheng)尺寸DN400、公稱(cheng)壓力PN25、突(tu)面（RF)對焊鋼制管法蘭(lan)（WN)、配(pei)用米(mi)制管（系列Ⅱ)、材料為(wei)(wei)Q235A,其(qi)標記為(wei)(wei)： 法蘭(lan) DN400-PN25 WN RF Ⅱ Q235A GB/T 9115

  示例 2 : 公稱尺(chi)寸NPS6(DN150)、公稱壓(ya)力(li)Class900、環連接(jie)面（RJ)對(dui)焊(han)鋼制管(guan)(guan)法蘭(lan)（WN)、配用英制管(guan)(guan)、管(guan)(guan)表號Sch120、材料為06Cr17Ni12Mo2, 其(qi)標記為：法蘭(lan) NPS6(或(huo)DN150)-Class900 WN RJ Sch120 06Cr17Ni12Mo2 GB/T 9115
