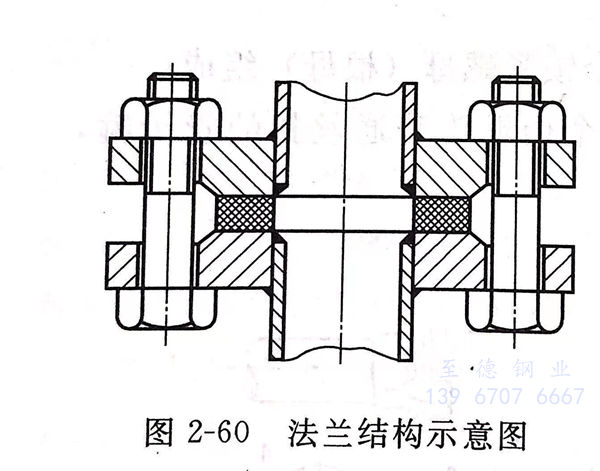

香蕉視頻app下載蘋果版:管法蘭是為了滿足生產工藝的要求，或者制造、運輸、安裝檢修的方便而采用的一組帶有均布螺栓孔圓盤的一種可拆的密封連接形式。法蘭密(mi)封形式(shi)一般(ban)是依靠(kao)其(qi)連接螺栓所(suo)產生(sheng)的預緊力，通過各種固體墊(dian)(dian)片(pian)或(huo)液體墊(dian)(dian)片(pian)達到足(zu)夠(gou)的工(gong)作(zuo)密(mi)封比壓，來阻止被(bei)密(mi)封流(liu)體介質(zhi)的外泄，屬于強制(zhi)密(mi)封范疇，如(ru)圖2-60所(suo)示。


圖 60.jpg


  我國國標GB/T 9112-2000《鋼制管法蘭，類型與(yu)參數(shu)》規定了鋼制管法蘭的類型與(yu)參數(shu)。鋼(gang)制管法蘭的類型(xing)與參數包括公(gong)稱(cheng)壓(ya)力、公(gong)稱(cheng)尺寸與鋼(gang)管外(wai)徑、法蘭類型(xing)及(ji)(ji)其適用范圍和密封形(xing)式及(ji)(ji)代號。


1. 公稱壓(ya)力

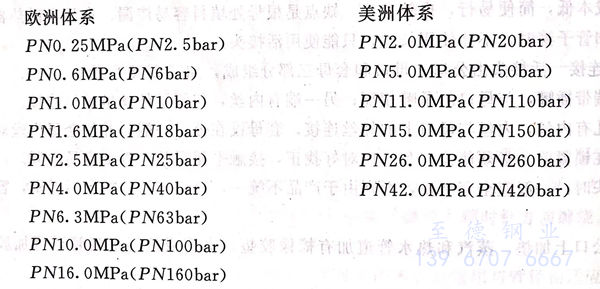

  我(wo)國目前(qian)采用(yong)的是歐洲管(guan)(guan)法蘭體系(xi)(xi)(xi)和美洲管(guan)(guan)法蘭體系(xi)(xi)(xi)的15個(ge)公(gong)稱壓力(li)等(deng)級(ji)。在管(guan)(guan)道工程(cheng)圖中選用(yong)歐洲體系(xi)(xi)(xi)的較多，但(dan)進口項目圖紙中各種(zhong)體系(xi)(xi)(xi)都會涉(she)及到，要注意區分和識別。兩(liang)個(ge)體系(xi)(xi)(xi)的公(gong)稱壓力(li)等(deng)級(ji)用(yong)PN標記(ji)如下:




2. 公稱尺寸(cun)與(yu)鋼管外徑


 我國(guo)選用(yong)的鋼管(guan)外(wai)徑(jing)為Ⅰ、Ⅱ兩(liang)個(ge)系(xi)列(lie)(lie)(lie)，系(xi)列(lie)(lie)(lie)Ⅰ為國(guo)際通(tong)系(xi)列(lie)(lie)(lie)（俗稱英(ying)制管(guan)）；系(xi)列(lie)(lie)(lie)E為國(guo)內常(chang)用(yong)系(xi)列(lie)(lie)(lie)（俗稱米制管(guan)）。兩(liang)個(ge)體(ti)系(xi)管(guan)法蘭的公稱尺(chi)寸(cun)和鋼管(guan)外(wai)徑(jing)應符合表2-14的規定(ding)。

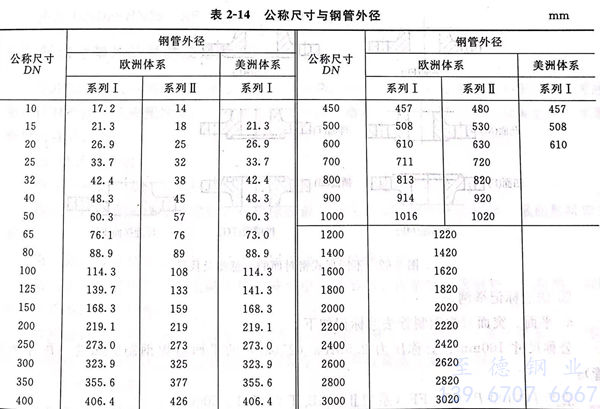

表 14.jpg


 3. 法蘭類型

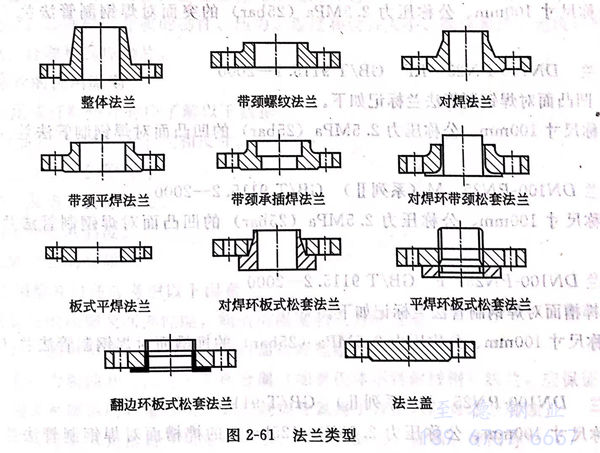

 法蘭類型應(ying)符合(he)圖2-61的規(gui)定。


圖 61.jpg


 4. 密封(feng)面形式(shi)及代(dai)號


圖 62.jpg

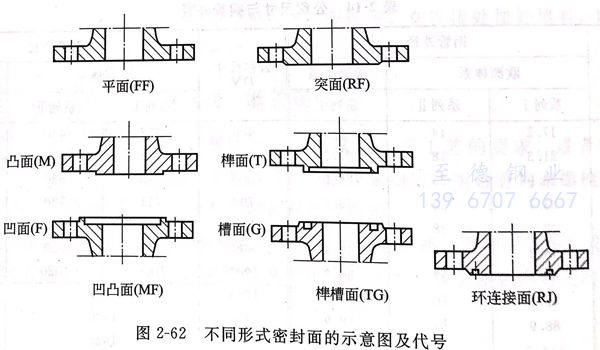

 法蘭(lan)的(de)(de)密封面形式及代號(hao)應符合圖2-62的(de)(de)規定。



 5. 法蘭(lan)標記方式


 ①. 法蘭應按公稱尺寸、公稱壓力、密封面形式代(dai)(dai)號(hao)、螺紋特性代(dai)(dai)號(hao)或配(pei)用(yong)的(de)鋼(gang)管系(xi)列(lie)代(dai)(dai)號(hao)（配(pei)用(yong)米制管代(dai)(dai)號(hao)為“系(xi)列(lie)II”，配(pei)用(yong)英制管不標(biao)記）及標(biao)準編號(hao)進行標(biao)記。


 ②. 法蘭密封(feng)面的(de)形式(shi)代號應符(fu)合GB/T 9112-2000《鋼(gang)制管法蘭類(lei)型與參數》的(de)規(gui)定(ding)。


 ③. 法蘭標記(ji)舉例(li)


   a. 平面、突面對焊鋼制管法蘭標記(ji)如下(xia)。


    公(gong)稱尺(chi)寸100mm、公(gong)稱壓(ya)力2.5MPa(25bar)的平面對焊鋼制管(guan)法蘭（配用米制管(guan)）：法蘭DN100-PN25 FF(系列II)GB/T 9115.1-2000


    公(gong)稱尺(chi)寸100mm、公(gong)稱壓(ya)力2.5MPa(25bar)的突面對焊鋼制(zhi)管法蘭（配用(yong)英制(zhi)管）：法蘭 DN100-PN25 RF GB/T 9115.1-2000


   b. 凹凸面對焊鋼制管(guan)法蘭標記如下。


    公(gong)稱尺寸(cun)100mm、公(gong)稱壓力2.5MPa(25bar)的凹凸(tu)面對(dui)焊鋼制(zhi)管法蘭(lan)(lan)（配用米制(zhi)管）：法蘭(lan)(lan)DN100-PN25 M(系(xi)列II)GB/T 9115.2-2000


    公稱(cheng)尺(chi)寸100mm、公稱(cheng)壓力2.5MPa(25bar)的(de)凹凸面(mian)對焊鋼制(zhi)管法(fa)蘭（配用英制(zhi)管）： 法(fa)蘭DN100-PN25 F GB/T 9115.2-2000


 c. 榫槽(cao)面對焊(han)鋼(gang)制管法蘭標記(ji)如下。


    公(gong)(gong)稱(cheng)尺(chi)寸100mm、公(gong)(gong)稱(cheng)壓力2.5MPa(25bar)的榫槽面對焊(han)鋼制(zhi)管(guan)法(fa)(fa)蘭（配(pei)用米制(zhi)管(guan)）： 法(fa)(fa)蘭 DN100-PN25 T(系列(lie)II)GB/T 9115.3-2000


   公(gong)(gong)稱尺寸100mm、公(gong)(gong)稱壓力2.5MPa(25bar)的榫槽面對(dui)焊鋼制(zhi)管(guan)法蘭（配用英制(zhi)管(guan)）：法蘭DN100-PN25 G GB/T 9115.3-2000


  d. 平(ping)面、突(tu)面對焊(han)鋼制管法蘭蓋(gai)標記如下。


    公(gong)稱尺寸100mm、公(gong)稱壓力2.5MPa(25bar)的平面對焊鋼制管法蘭(lan)蓋：法蘭(lan)DN100-PN25 FF GB/T 9123.1-2000


    公稱尺寸100mm、公稱壓(ya)力2.5MPa(25bar)的突面對焊(han)鋼制管法(fa)蘭蓋：法(fa)三DN100N25 KF GB/T 9123. 1-2000
