影響點蝕的因素較多，為尋找各因素對點蝕的重要性，采用灰色理論進行關聯度分析。實驗數據來源于文獻，實驗材料為321不銹(xiu)鋼，考慮氯離子濃度、溫度、pH值的影響，總共設計了16組實驗。實驗采用電化學方法中的三電極體系，實驗材料制作為工作電極。通過電化學工作站測量動極化曲線，獲得點蝕電位值。點蝕電位值的獲取方法是：參考GB/T 17899-1999，以陽極極化曲線上電流密度為100μA/c㎡的電位值作為點蝕電位。對于不銹鋼材料，點蝕電位越大，表示材料耐腐蝕越好。

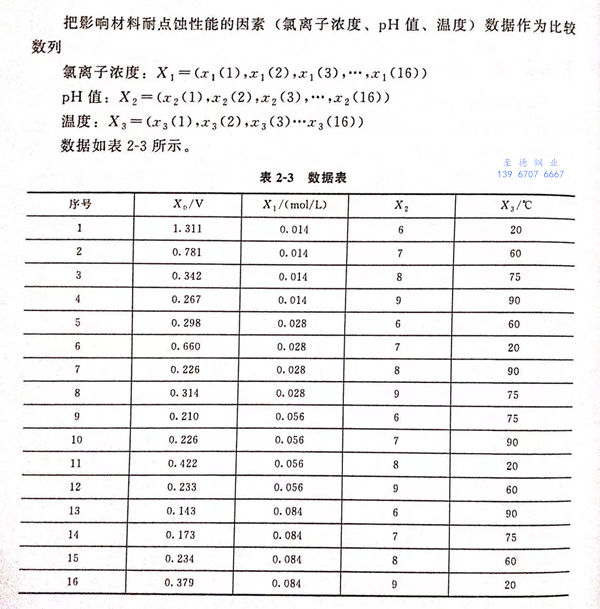

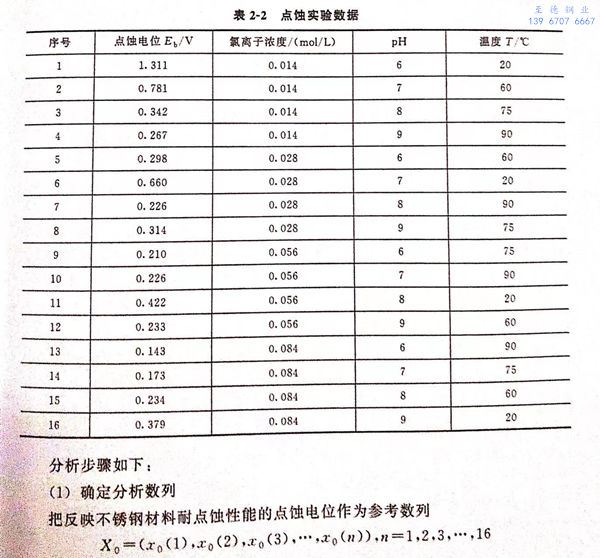

文(wen)獻中給出(chu)了點蝕電(dian)位偏(pian)差值，在此(ci)不考慮偏(pian)差，數(shu)據如表2-2所示。
2. 無量綱化(hua)處理

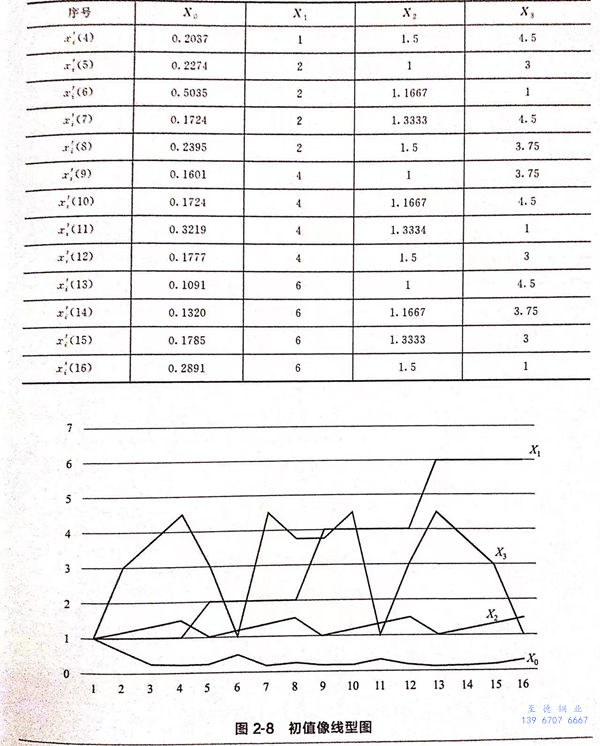

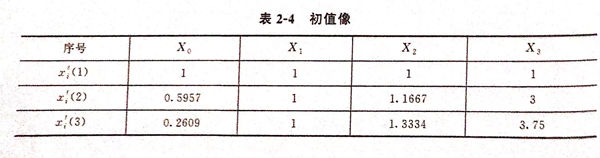

本(ben)案例中，各數(shu)據的(de)無量綱化處理采用求初值像的(de)方法。處理后的(de)數(shu)據如(ru)表2-4所(suo)示(shi)，對應的(de)線型圖如(ru)圖2-8所(suo)示(shi)。
從圖2-8可以看(kan)出，pH值與點(dian)蝕電位的變化(hua)趨勢最為(wei)相似(si)。
3. 計算絕對差 Δi(n)

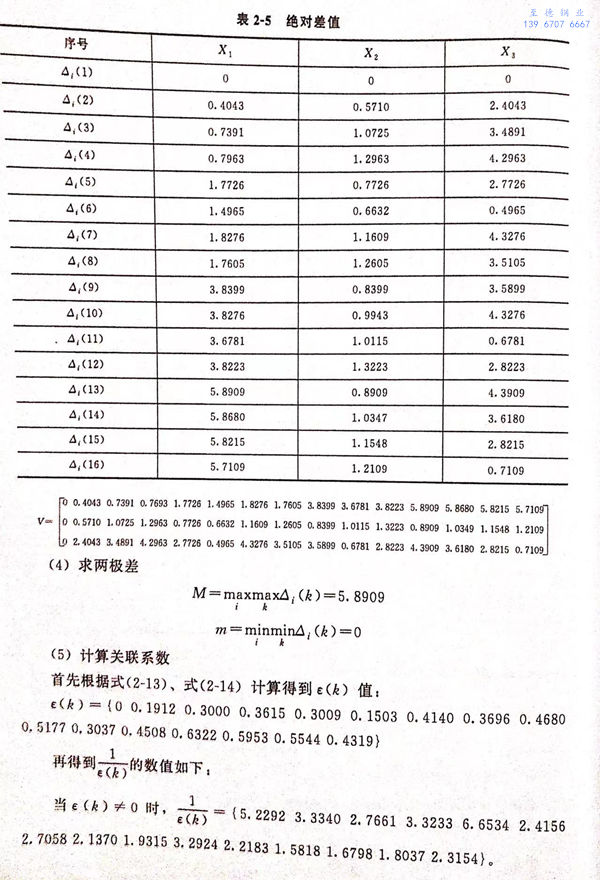

根(gen)據公式(shi)，求比較數(shu)(shu)列與參考(kao)數(shu)(shu)列差的絕對值，結(jie)果見表2-5.

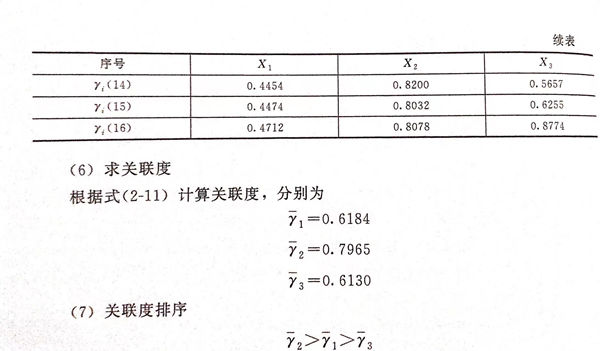

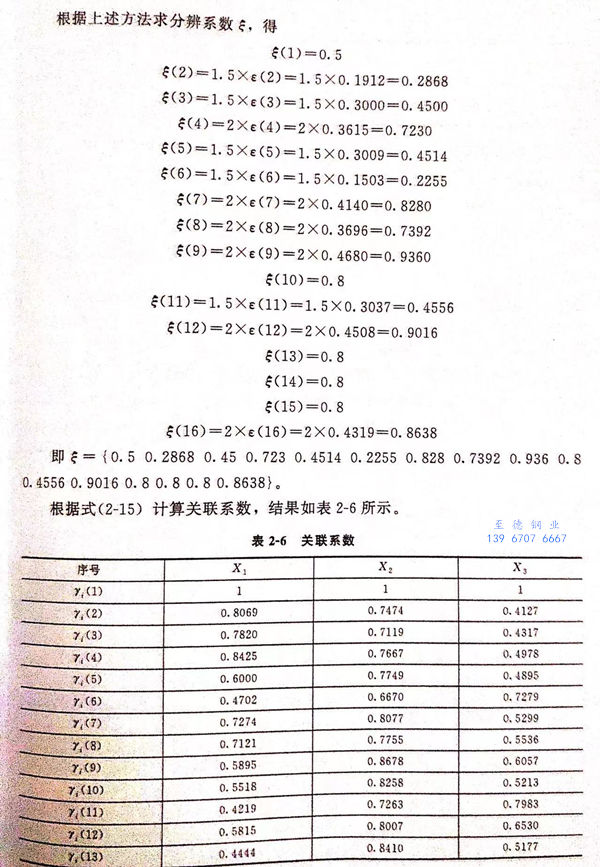

即，本實驗(yan)中，三個因素對點蝕的影響程(cheng)度(du)為pH值＞氯離子濃度(du)＞溫度(du)。

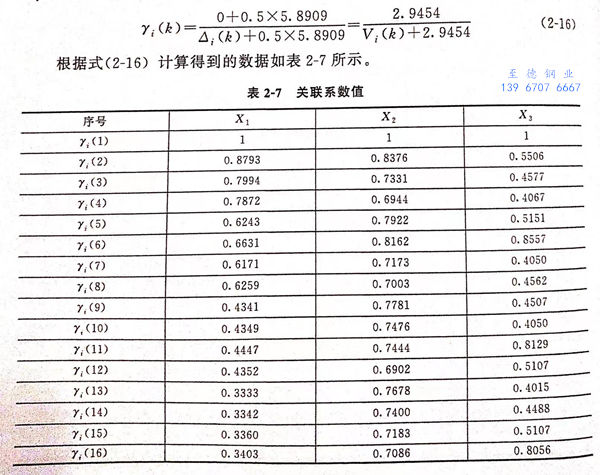

為了比較分辨系(xi)數(shu)5的(de)取(qu)值對分析結果的(de)影(ying)響，現(xian)取(qu)分辨系(xi)數(shu)為固定值（ξ=0.5),進行計(ji)算。關(guan)聯系(xi)數(shu)的(de)計(ji)算公式轉化為：

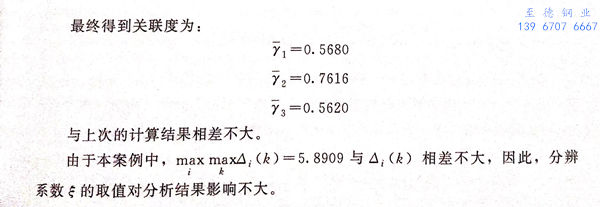

與上次的計算(suan)結果相(xiang)差(cha)不大。因(yin)此，分(fen)辨系數(shu)ξ的取值對分(fen)析結果影響不大。
