奧(ao)氏體不銹鋼的(de)縫焊(han)(han)(han)，其焊(han)(han)(han)接(jie)(jie)(jie)接(jie)(jie)(jie)頭的(de)力(li)學性能、焊(han)(han)(han)接(jie)(jie)(jie)質量及焊(han)(han)(han)接(jie)(jie)(jie)條件等，都與點焊(han)(han)(han)一(yi)樣。選擇焊(han)(han)(han)接(jie)(jie)(jie)條件時(shi)(shi)，因為母材的(de)高(gao)強(qiang)(qiang)度(du)高(gao)，應采(cai)用較(jiao)高(gao)的(de)電(dian)極壓力(li)來(lai)抑(yi)制產生(sheng)焊(han)(han)(han)接(jie)(jie)(jie)缺陷。通(tong)(tong)電(dian)時(shi)(shi)間(jian)宜短，通(tong)(tong)電(dian)中(zhong)電(dian)極移動距(ju)離(li)要(yao)小。通(tong)(tong)電(dian)時(shi)(shi)間(jian)短，電(dian)流強(qiang)(qiang)度(du)就(jiu)要(yao)加大，電(dian)極的(de)消耗就(jiu)加快。若是斷續通(tong)(tong)電(dian)，斷電(dian)時(shi)(shi)間(jian)應是通(tong)(tong)電(dian)時(shi)(shi)間(jian)的(de)兩倍以上。若斷電(dian)時(shi)(shi)間(jian)或者焊(han)(han)(han)接(jie)(jie)(jie)速度(du)慢(man)，可(ke)(ke)能因為分流作用，在焊(han)(han)(han)接(jie)(jie)(jie)下一(yi)個(ge)點時(shi)(shi)，使前一(yi)個(ge)焊(han)(han)(han)點再熔化，可(ke)(ke)能因為對該點已經(jing)不受壓力(li)而產生(sheng)缺陷。

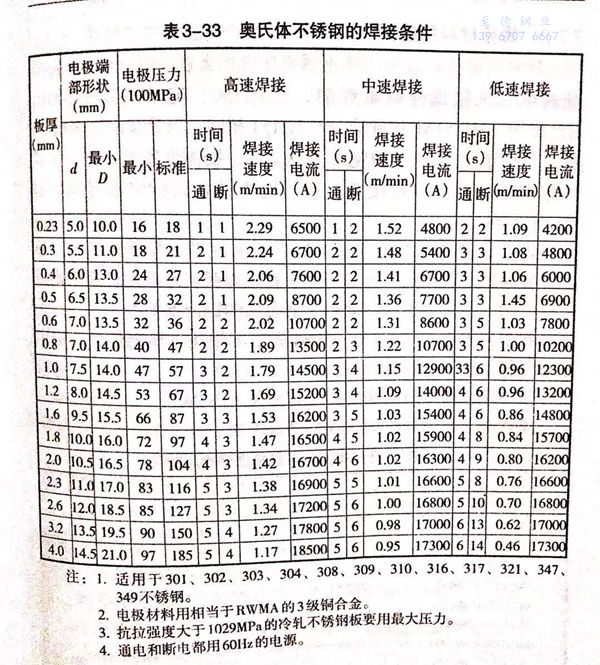

  要(yao)想得到致密的(de)(de)縫焊(han)接頭，除應當選用(yong)合適(shi)的(de)(de)焊(han)接電(dian)流外，還要(yao)調整(zheng)焊(han)接速(su)度及(ji)通／斷電(dian)時(shi)間。要(yao)使焊(han)點的(de)(de)重復量達到焊(han)點直徑的(de)(de)10%~25%。表(biao)3-33所示為(wei)奧氏體不銹(xiu)鋼(gang)的(de)(de)焊(han)接條件。由(you)于(yu)不銹(xiu)鋼(gang)的(de)(de)熱(re)傳(chuan)導(dao)不良(liang)及(ji)電(dian)阻率(lv)較大，所以，連續通電(dian)比斷續通電(dian)對母材的(de)(de)熱(re)影響大，變形(xing)也大。電(dian)極材料(liao)適(shi)用(yong)RWMA的(de)(de)2級或3級，電(dian)極端(duan)部要(yao)平或者梯形(xing)。
