已有大量文獻報道了材料組織結構對氫在鋼中擴散系數的影響，雖然這些文獻研究結果并不是完全一致，但是研究結果的總趨熱表明H在鋼中擴散系數在鋼的組織結構和化學成分有著密切聯系，即當材料的主要化學成分一定時，H在屬中的擴散是一種組織結構敏感特性。浙江至德鋼業有限公司以不同的固溶處理方式對2205雙相不(bu)銹鋼和2507雙相不銹鋼進行固溶處理，以改變其組織結構，進而研究組織結構對雙相不銹鋼氫擴散系數的影響。
對于鋼材氫擴散(san)系(xi)數的計(ji)算，可(ke)以采(cai)用如下(xia)計(ji)算公(gong)式：

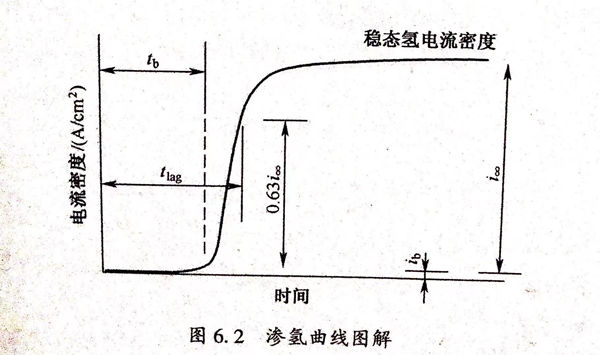

式中(zhong)：D(cm/s)為(wei)(wei)氫(qing)(qing)(qing)(qing)在鋼(gang)材(cai)試(shi)樣(yang)中(zhong)的(de)擴(kuo)散(san)系(xi)(xi)數；L(mm)為(wei)(wei)氫(qing)(qing)(qing)(qing)滲(shen)透(tou)(tou)試(shi)樣(yang)薄膜的(de)厚度：從標準鋼(gang)材(cai)氫(qing)(qing)(qing)(qing)滲(shen)透(tou)(tou)曲線圖(tu)（圖(tu)6.2)可知，tb為(wei)(wei)第一個(ge)氫(qing)(qing)(qing)(qing)原子(zi)開始(shi)從氫(qing)(qing)(qing)(qing)滲(shen)透(tou)(tou)薄膜試(shi)樣(yang)的(de)陰極(ji)(ji)面滲(shen)透(tou)(tou)到陽(yang)極(ji)(ji)面的(de)時(shi)(shi)(shi)間(jian)，即(ji)(ji)氫(qing)(qing)(qing)(qing)滲(shen)透(tou)(tou)曲線上(shang)陽(yang)極(ji)(ji)電(dian)流(liu)開始(shi)上(shang)升的(de)時(shi)(shi)(shi)間(jian)，tlag定義為(wei)(wei)氫(qing)(qing)(qing)(qing)滲(shen)透(tou)(tou)曲線上(shang)陽(yang)極(ji)(ji)電(dian)流(liu)密度為(wei)(wei)穩態電(dian)流(liu)密度（i)0.63時(shi)(shi)(shi)的(de)時(shi)(shi)(shi)間(jian)，tlag即(ji)(ji)陽(yang)極(ji)(ji)電(dian)流(liu)（ia)=0.63(i)時(shi)(shi)(shi)的(de)時(shi)(shi)(shi)間(jian)。因(yin)為(wei)(wei)2507 雙(shuang)(shuang)相(xiang)(xiang)不(bu)銹鋼(gang)是(shi)一種超級雙(shuang)(shuang)相(xiang)(xiang)不(bu)銹鋼(gang)，對其氫(qing)(qing)(qing)(qing)滲(shen)透(tou)(tou)行為(wei)(wei)的(de)測量在技術上(shang)比較(jiao)(jiao)困難(nan)(nan)，尤(you)其是(shi)測試(shi)周期較(jiao)(jiao)長，通常需(xu)要幾(ji)個(ge)星期的(de)時(shi)(shi)(shi)間(jian)，進(jin)而(er)導致(zhi)獲得穩態電(dian)流(liu)比較(jiao)(jiao)困難(nan)(nan)，所以本(ben)節采用式（6.1)進(jin)行計算2507雙(shuang)(shuang)相(xiang)(xiang)不(bu)銹鋼(gang)的(de)氫(qing)(qing)(qing)(qing)擴(kuo)散(san)系(xi)(xi)數。已有學者證(zheng)實了式（6.1)及(ji)式（6.2)這(zhe)兩種方法都是(shi)可行的(de)，計算所得氫(qing)(qing)(qing)(qing)擴(kuo)散(san)系(xi)(xi)數（D)結(jie)果相(xiang)(xiang)當(dang)。

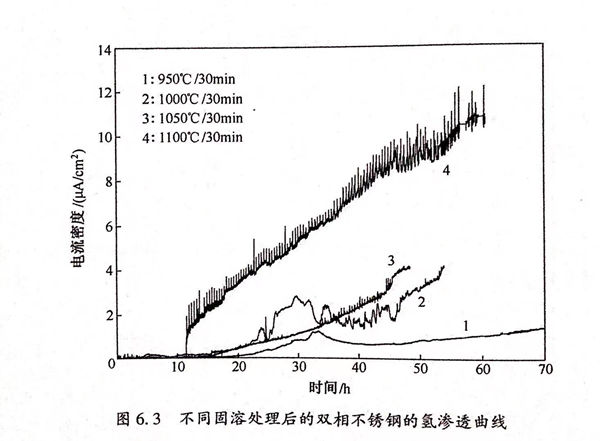

2205雙相不銹鋼經不同固溶處理后，雙相不銹鋼(gang)在0.4M HCl溶液中的氫診透曲線如圖6.3所示。
根據氫(qing)滲(shen)透曲線，由式（6.1)計(ji)算氫(qing)的擴散系數。
從圖6.3中(zhong)(zhong)可以(yi)看出，950℃/30min 固溶(rong)處(chu)理(li)(li)的(de)雙相(xiang)不(bu)(bu)銹(xiu)(xiu)鋼(gang)(gang)在0.4M HCI溶(rong)液(ye)中(zhong)(zhong)的(de)tb為65733s,1000℃/30min 固溶(rong)處(chu)理(li)(li)的(de)雙相(xiang)不(bu)(bu)銹(xiu)(xiu)鋼(gang)(gang)在0.4M HCI溶(rong)液(ye)中(zhong)(zhong)的(de)tb為56115s,1050℃/30min 固溶(rong)處(chu)理(li)(li)的(de)雙相(xiang)不(bu)(bu)銹(xiu)(xiu)鋼(gang)(gang)在0.4M HCI溶(rong)液(ye)中(zhong)(zhong)的(de)tb為的(de)205,1100C/30min 固溶(rong)處(chu)理(li)(li)的(de)雙相(xiang)不(bu)(bu)銹(xiu)(xiu)鋼(gang)(gang)在0.4M HCI溶(rong)液(ye)中(zhong)(zhong)的(de)tb為41332s。并且，當擴散(san)時(shi)(shi)(shi)間較長時(shi)(shi)(shi)（大于(yu)150000s,此時(shi)(shi)(shi)，雙相(xiang)不(bu)(bu)銹(xiu)(xiu)鋼(gang)(gang)內部氫原子基本達到飽和），隨著固溶(rong)處(chu)理(li)(li)溫度的(de)升(sheng)高，雙相(xiang)不(bu)(bu)銹(xiu)(xiu)鋼(gang)(gang)在溶(rong)液(ye)中(zhong)(zhong)的(de)電流(liu)密(mi)度呈現上升(sheng)的(de)趨(qu)勢。
根(gen)據公式(shi)D=L2/(15.3t6),可以得到：不同固溶處理(li)后的(de)2205雙相不銹鋼在0.4M HCI溶液中的(de)氫(qing)擴(kuo)散系(xi)數曲線圖(tu)如圖(tu)6.4所(suo)示(shi)。

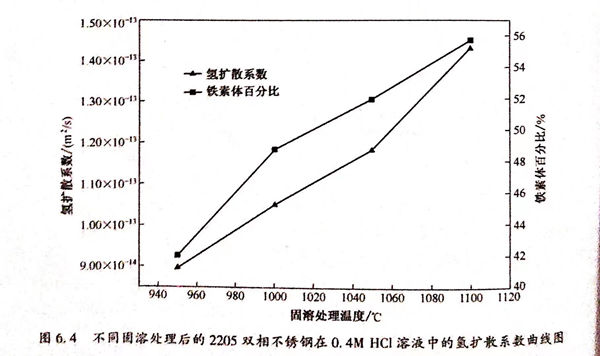

圖6.4 不同固溶處理后的2205雙相不銹鋼在0.4M HCl溶液中的氫擴散系數曲線圖從圖6.4中可以看出，950℃/30min 固溶處理的雙相不銹鋼在0.4M HCl溶液中的擴散系數D為8.949×10-14㎡/s,1000℃/30min固溶處理的雙相不銹鋼在0.4M HCl溶液中的擴散系數D為1.048×10-13㎡/s,1050℃/30min 固溶處理的雙相不銹鋼在0.4M HCI溶液中的擴散系數D為1.181×10-13㎡/s,1100℃/30min 固溶處理雙相不銹鋼在0.4M HCI溶液中的擴散系數D為1.431×10-13㎡/s.不難看出，隨著固溶處理溫度的升高，雙相不銹鋼在0.4MHCI溶液中的擴散系數呈現上升的趨勢。而雙相不銹鋼中鐵素體百分比隨著固溶處理溫度的升高，也呈現升高的趨勢，說明雙相不銹鋼在溶液中的氫擴散系數隨著鐵素體百分比含量的升高，呈現升高的趨勢。
由陰極充氫(qing)產生(sheng)的(de)(de)氫(qing)原(yuan)子(zi)(zi)(zi)一部分(fen)會(hui)結合(he)成H2而(er)逸出，另一部分(fen)會(hui)以(yi)原(yuan)子(zi)(zi)(zi)態吸附于(yu)雙相(xiang)(xiang)(xiang)不銹(xiu)鋼(gang)(gang)表面。氫(qing)在雙相(xiang)(xiang)(xiang)不銹(xiu)鋼(gang)(gang)中(zhong)(zhong)的(de)(de)擴(kuo)散(san)的(de)(de)主(zhu)要驅動力為(wei)濃(nong)度梯度，氫(qing)原(yuan)子(zi)(zi)(zi)會(hui)從H原(yuan)子(zi)(zi)(zi)高濃(nong)度區域向H原(yuan)子(zi)(zi)(zi)低濃(nong)度區域擴(kuo)散(san)，直(zhi)至穿(chuan)透(tou)至試樣(yang)另一面，而(er)被(bei)氧化(hua)成H+,成為(wei)陽極信號電流(liu)，此時氫(qing)滲透(tou)曲線中(zhong)(zhong)的(de)(de)電流(liu)密度開始逐漸上升。在氫(qing)原(yuan)子(zi)(zi)(zi)穿(chuan)過(guo)(guo)雙相(xiang)(xiang)(xiang)不銹(xiu)鋼(gang)(gang)的(de)(de)過(guo)(guo)程(cheng)中(zhong)(zhong)，其阻力主(zhu)要為(wei)雙相(xiang)(xiang)(xiang)不銹(xiu)鋼(gang)(gang)組織中(zhong)(zhong)的(de)(de)缺陷(xian)(xian)（如(ru)空(kong)位、晶(jing)界、位錯(cuo)(cuo)），以(yi)及第二相(xiang)(xiang)(xiang)。這些缺陷(xian)(xian)以(yi)及第二相(xiang)(xiang)(xiang)顆粒能(neng)夠對H原(yuan)子(zi)(zi)(zi)產生(sheng)“釘扎”作用(yong)，使得(de)氫(qing)原(yuan)子(zi)(zi)(zi)難以(yi)繼續擴(kuo)散(san)而(er)“停(ting)留”在其周圍。氫(qing)在鋼(gang)(gang)中(zhong)(zhong)的(de)(de)分(fen)布不是均勻的(de)(de)，而(er)且氫(qing)不僅存在于(yu)晶(jing)格間隙中(zhong)(zhong)，還會(hui)以(yi)原(yuan)子(zi)(zi)(zi)的(de)(de)形式存在于(yu)組織的(de)(de)缺陷(xian)(xian)處(chu)，如(ru)空(kong)位、位錯(cuo)(cuo)、晶(jing)界、第二相(xiang)(xiang)(xiang)等(deng)。
奧氏體相是面心立方結構，固溶氫原子的能力強。在雙相不銹鋼中，奧氏體相可以做為氫的陷阱，并且奧氏體吸收氫的能力與其晶粒尺寸正比，使得氫原子固溶在奧氏體相內，直至奧氏體氫濃度達到飽和，降低了氫在其中的擴散率。而鐵素體相是體心立方結構，氫原子在其中的固溶度低，但氫原子在其中的擴散率高，稱為氫的“擴散通道”；隨著固溶處理溫度的升高，雙相不銹鋼中的鐵素體的含量逐漸升高，而奧氏體的含量逐漸下降，使得氫原子的“擴散通道”增多，且氫原子的擴散阻力減小，導致氫在雙相不銹鋼中的擴散系數升高。將2507雙相不銹鋼于固溶熱處理溫度分別為1000℃、1050℃、1100℃及1200℃的條件下保溫，將材料保溫0.5h后水冷使得實驗材料獲得不同的顯微組織結構，研究實驗材料在0.4M HCI腐蝕介質中組織對DSS2507雙相不銹鋼氫滲透行為的作用。對于腐蝕溶液的配置必須要有足夠高的純度，因為當CI-、SO2-4、I-及CN-等離子存在時，對材料的氫擴散速度都會產生較明顯的影響，會導致陽極電流迅速上升，因此腐蝕介質的配置都是用去離子水和分析純試劑配置。

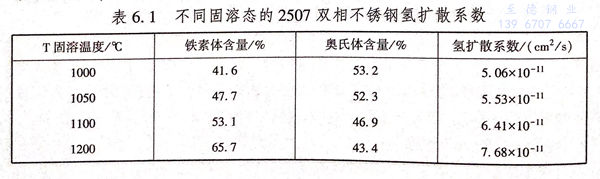

1000℃、1050℃、1100℃及1200℃固溶態的2507雙相不銹鋼室溫下在0.4M HCI溶液介質中的氫滲透曲線如圖6.5所示。從圖6.5中可以看出四種固溶狀態的2507雙相不銹鋼的陽極電流都隨著時間的延長而升高，即表明材料中的氫含量隨著時間的延長而增多。此外從圖6.5可以獲得固溶溫度為1000℃時2507雙相不銹鋼的tb為32263s、1050℃時2507雙相不銹鋼的tb為29548s、1100℃時2507雙相不銹鋼的tb為25530s、1200℃時2507雙相不銹鋼的。為21253s,可以看出隨著固溶溫度的升高t,呈逐漸減小的趨勢，即隨著固溶溫度的升高第一個氫原子開始從氫滲透薄膜試樣的陰極面滲透到陽極面的時間縮短，也可以認為在滲氫曲線上陽極電流密度開始升高的時間縮短。根據式（6.1)D=L2/15.3tb分別計算出不同固溶態的2507雙相不銹鋼氫擴散系數如表6.1所列。從表6.1可以看出四種固溶狀態的2507雙相不銹鋼的氫擴散系數都屬于同一數量級，擴散系數相差不是很大，但是能夠得知在固溶熱處理溫度不斷上升的情況下氫擴散系數（D)表現為逐步變大的趨勢，四種固溶態的2507 雙相不銹鋼的氫擴散系數（D)分別為5.06×10-11c㎡/s、5.53×10-11c㎡/s、6.41×10-11c㎡/s、7.68×10-11c㎡/s,可見隨固溶處理溫度從1000℃上升至1200℃氫擴散系數升高了2.62×10-11c㎡/s,即在固溶熱處理溫度不斷增高的情況下，DSS2507能夠溶解的氫量逐漸減少，DSS2507的耐氫脆性能下降。不同固溶態的鋼發生氫溶解度的改變以及發生氫擴散系數改變的原因在于固溶溫度的變化使2507雙相不銹鋼中的兩相比例發生變化，由第3章對DSS2507在不同固溶態下兩相組織的研究可知，固溶熱處理溫度的增高使鋼中的鐵素體(α)相量增多，而奧氏體（γ)相含量降低。從表6.1列出的2507雙相不銹鋼兩含量及氫擴散系數（D)可以看出，隨著鐵素體（α)相含量的升高，氫在鋼中的D值呈逐漸增大的變化趨勢；而隨著奧氏體（γ)相含量升高，氫擴散系數（D)呈逐漸減小的變化趨勢。這表明2507雙相不銹鋼兩相結構的不同導致了其氫擴繳系數的變化，進而導致其耐氫脆性能的改變。
氫(qing)(qing)(qing)(qing)(qing)(qing)(qing)的(de)(de)(de)(de)(de)(de)(de)(de)溶(rong)解(jie)(jie)量(liang)(liang)對氫(qing)(qing)(qing)(qing)(qing)(qing)(qing)向材(cai)料(liao)內(nei)部(bu)擴(kuo)(kuo)(kuo)(kuo)散(san)(san)和(he)滲入(ru)以及導致材(cai)料(liao)產生(sheng)(sheng)氫(qing)(qing)(qing)(qing)(qing)(qing)(qing)脆(cui)(cui)(cui)有(you)著很大(da)的(de)(de)(de)(de)(de)(de)(de)(de)影(ying)響。2507雙相(xiang)不(bu)(bu)(bu)銹(xiu)(xiu)鋼(gang)(gang)(gang)(gang)的(de)(de)(de)(de)(de)(de)(de)(de)氫(qing)(qing)(qing)(qing)(qing)(qing)(qing)平(ping)衡固(gu)(gu)溶(rong)量(liang)(liang)受(shou)其(qi)組(zu)織的(de)(de)(de)(de)(de)(de)(de)(de)影(ying)響，Tumbul等人(ren)已經建立了(le)一(yi)個(ge)關于(yu)氫(qing)(qing)(qing)(qing)(qing)(qing)(qing)在(zai)雙相(xiang)不(bu)(bu)(bu)銹(xiu)(xiu)鋼(gang)(gang)(gang)(gang)兩相(xiang)組(zu)織中(zhong)(zhong)擴(kuo)(kuo)(kuo)(kuo)散(san)(san)的(de)(de)(de)(de)(de)(de)(de)(de)一(yi)個(ge)模型，指(zhi)出氫(qing)(qing)(qing)(qing)(qing)(qing)(qing)在(zai)奧(ao)(ao)(ao)氏體(ti)（γ）相(xiang)中(zhong)(zhong)的(de)(de)(de)(de)(de)(de)(de)(de)擴(kuo)(kuo)(kuo)(kuo)散(san)(san)率(lv)要低(di)于(yu)在(zai)鐵(tie)素體(ti)（α)相(xiang)中(zhong)(zhong)的(de)(de)(de)(de)(de)(de)(de)(de)擴(kuo)(kuo)(kuo)(kuo)散(san)(san)率(lv)，但(dan)是奧(ao)(ao)(ao)氏體(ti)（γ)相(xiang)的(de)(de)(de)(de)(de)(de)(de)(de)氫(qing)(qing)(qing)(qing)(qing)(qing)(qing)溶(rong)解(jie)(jie)度(du)(du)要高(gao)于(yu)鐵(tie)素體(ti)（α)相(xiang)，約為鐵(tie)素體(ti)（α)相(xiang)的(de)(de)(de)(de)(de)(de)(de)(de)30倍，當雙相(xiang)鋼(gang)(gang)(gang)(gang)中(zhong)(zhong)奧(ao)(ao)(ao)氏體(ti)（γ)相(xiang)量(liang)(liang)較多時鋼(gang)(gang)(gang)(gang)能(neng)(neng)夠溶(rong)解(jie)(jie)更多的(de)(de)(de)(de)(de)(de)(de)(de)氫(qing)(qing)(qing)(qing)(qing)(qing)(qing)，進而使(shi)氫(qing)(qing)(qing)(qing)(qing)(qing)(qing)擴(kuo)(kuo)(kuo)(kuo)散(san)(san)系數(shu)減小；何建宏等人(ren)通(tong)過(guo)緊湊拉伸(shen)實驗(yan)研究(jiu)了(le)雙相(xiang)不(bu)(bu)(bu)銹(xiu)(xiu)鋼(gang)(gang)(gang)(gang)的(de)(de)(de)(de)(de)(de)(de)(de)氫(qing)(qing)(qing)(qing)(qing)(qing)(qing)脆(cui)(cui)(cui)過(guo)程，指(zhi)出隨(sui)著雙相(xiang)不(bu)(bu)(bu)銹(xiu)(xiu)鋼(gang)(gang)(gang)(gang)中(zhong)(zhong)奧(ao)(ao)(ao)氏體(ti)（γ)相(xiang)含(han)(han)(han)量(liang)(liang)的(de)(de)(de)(de)(de)(de)(de)(de)升高(gao)，雙相(xiang)不(bu)(bu)(bu)銹(xiu)(xiu)鋼(gang)(gang)(gang)(gang)發生(sheng)(sheng)氫(qing)(qing)(qing)(qing)(qing)(qing)(qing)致開裂應力(li)(li)強(qiang)度(du)(du)因(yin)子(zi)門檻值升高(gao)，奧(ao)(ao)(ao)氏體(ti)（γ)相(xiang)對氫(qing)(qing)(qing)(qing)(qing)(qing)(qing)致延遲裂紋的(de)(de)(de)(de)(de)(de)(de)(de)擴(kuo)(kuo)(kuo)(kuo)展有(you)一(yi)定(ding)的(de)(de)(de)(de)(de)(de)(de)(de)阻礙作用，其(qi)在(zai)雙相(xiang)鋼(gang)(gang)(gang)(gang)斷裂方面能(neng)(neng)夠發揮“纖維(wei)韌化”的(de)(de)(de)(de)(de)(de)(de)(de)作用，進而能(neng)(neng)夠有(you)效提高(gao)鋼(gang)(gang)(gang)(gang)的(de)(de)(de)(de)(de)(de)(de)(de)耐氫(qing)(qing)(qing)(qing)(qing)(qing)(qing)脆(cui)(cui)(cui)性(xing)(xing)(xing)能(neng)(neng)，即(ji)雙相(xiang)不(bu)(bu)(bu)銹(xiu)(xiu)鋼(gang)(gang)(gang)(gang)的(de)(de)(de)(de)(de)(de)(de)(de)氫(qing)(qing)(qing)(qing)(qing)(qing)(qing)脆(cui)(cui)(cui)敏感(gan)性(xing)(xing)(xing)隨(sui)著奧(ao)(ao)(ao)氏體(ti)（γ)含(han)(han)(han)量(liang)(liang)的(de)(de)(de)(de)(de)(de)(de)(de)升高(gao)表(biao)現為降(jiang)(jiang)低(di)的(de)(de)(de)(de)(de)(de)(de)(de)趨勢(shi)。此外(wai)，黃彥良(liang)等人(ren)也指(zhi)出材(cai)料(liao)發生(sheng)(sheng)氫(qing)(qing)(qing)(qing)(qing)(qing)(qing)脆(cui)(cui)(cui)和(he)塑性(xing)(xing)(xing)降(jiang)(jiang)低(di)的(de)(de)(de)(de)(de)(de)(de)(de)現象與材(cai)料(liao)吸附滲透(tou)氫(qing)(qing)(qing)(qing)(qing)(qing)(qing)的(de)(de)(de)(de)(de)(de)(de)(de)體(ti)積(ji)分數(shu)存在(zai)較大(da)的(de)(de)(de)(de)(de)(de)(de)(de)聯系，當材(cai)料(liao)的(de)(de)(de)(de)(de)(de)(de)(de)氫(qing)(qing)(qing)(qing)(qing)(qing)(qing)溶(rong)解(jie)(jie)度(du)(du)升高(gao)即(ji)鋼(gang)(gang)(gang)(gang)中(zhong)(zhong)奧(ao)(ao)(ao)氏體(ti)相(xiang)含(han)(han)(han)量(liang)(liang)升高(gao)時，則其(qi)耐氫(qing)(qing)(qing)(qing)(qing)(qing)(qing)脆(cui)(cui)(cui)性(xing)(xing)(xing)能(neng)(neng)會得(de)到增強(qiang)。這幾種觀(guan)點(dian)都表(biao)明(ming)雙相(xiang)不(bu)(bu)(bu)銹(xiu)(xiu)鋼(gang)(gang)(gang)(gang)中(zhong)(zhong)的(de)(de)(de)(de)(de)(de)(de)(de)奧(ao)(ao)(ao)氏體(ti)相(xiang)能(neng)(neng)夠提高(gao)鋼(gang)(gang)(gang)(gang)的(de)(de)(de)(de)(de)(de)(de)(de)抗氫(qing)(qing)(qing)(qing)(qing)(qing)(qing)脆(cui)(cui)(cui)能(neng)(neng)力(li)(li)。從表(biao)6.1可以看(kan)出氫(qing)(qing)(qing)(qing)(qing)(qing)(qing)擴(kuo)(kuo)(kuo)(kuo)散(san)(san)系數(shu)（D)與奧(ao)(ao)(ao)氏體(ti)相(xiang)含(han)(han)(han)量(liang)(liang)呈(cheng)反比(bi)(bi)例的(de)(de)(de)(de)(de)(de)(de)(de)變(bian)化趨勢(shi)，即(ji)DSS2507中(zhong)(zhong)的(de)(de)(de)(de)(de)(de)(de)(de)奧(ao)(ao)(ao)氏體(ti)相(xiang)含(han)(han)(han)量(liang)(liang)越低(di)氫(qing)(qing)(qing)(qing)(qing)(qing)(qing)擴(kuo)(kuo)(kuo)(kuo)散(san)(san)系數(shu)越大(da)。由第3章對2507雙相(xiang)不(bu)(bu)(bu)銹(xiu)(xiu)鋼(gang)(gang)(gang)(gang)固(gu)(gu)溶(rong)組(zu)織的(de)(de)(de)(de)(de)(de)(de)(de)研究(jiu)可知(zhi)，奧(ao)(ao)(ao)氏體(ti)相(xiang)含(han)(han)(han)量(liang)(liang)隨(sui)固(gu)(gu)溶(rong)處(chu)(chu)理溫度(du)(du)的(de)(de)(de)(de)(de)(de)(de)(de)上(shang)升而減少，所以氫(qing)(qing)(qing)(qing)(qing)(qing)(qing)擴(kuo)(kuo)(kuo)(kuo)散(san)(san)系數(shu)跟固(gu)(gu)溶(rong)溫度(du)(du)呈(cheng)正比(bi)(bi)例的(de)(de)(de)(de)(de)(de)(de)(de)變(bian)化趨勢(shi)，即(ji)固(gu)(gu)溶(rong)熱處(chu)(chu)理溫度(du)(du)的(de)(de)(de)(de)(de)(de)(de)(de)增高(gao)使(shi)DSS2507雙相(xiang)不(bu)(bu)(bu)銹(xiu)(xiu)鋼(gang)(gang)(gang)(gang)的(de)(de)(de)(de)(de)(de)(de)(de)氫(qing)(qing)(qing)(qing)(qing)(qing)(qing)平(ping)衡固(gu)(gu)溶(rong)量(liang)(liang)降(jiang)(jiang)低(di)，實際表(biao)現為氫(qing)(qing)(qing)(qing)(qing)(qing)(qing)擴(kuo)(kuo)(kuo)(kuo)散(san)(san)系數(shu)（D)增大(da)、耐氫(qing)(qing)(qing)(qing)(qing)(qing)(qing)脆(cui)(cui)(cui)能(neng)(neng)力(li)(li)降(jiang)(jiang)低(di)。
另外，晶(jing)(jing)(jing)粒(li)(li)(li)尺寸也能夠對氫向材(cai)料(liao)(liao)內(nei)部滲(shen)入和擴(kuo)(kuo)(kuo)散(san)(san)(san)產生(sheng)作(zuo)用。當材(cai)料(liao)(liao)的(de)(de)(de)(de)晶(jing)(jing)(jing)粒(li)(li)(li)呈較窄的(de)(de)(de)(de)細長(chang)(chang)條狀時，雙(shuang)相(xiang)(xiang)不(bu)(bu)銹鋼(gang)(gang)的(de)(de)(de)(de)擴(kuo)(kuo)(kuo)散(san)(san)(san)系數(shu)會(hui)(hui)較低。這(zhe)是由(you)于晶(jing)(jing)(jing)粒(li)(li)(li)尺寸較小(xiao)(xiao)、晶(jing)(jing)(jing)界面積(ji)增(zeng)大(da)、鋼(gang)(gang)中的(de)(de)(de)(de)氫陷(xian)阱(jing)(jing)密(mi)度(du)(du)升高(gao)，進而(er)導致(zhi)(zhi)(zhi)試(shi)(shi)樣(yang)(yang)陰(yin)極側(ce)形(xing)成(cheng)的(de)(de)(de)(de)H擴(kuo)(kuo)(kuo)散(san)(san)(san)至材(cai)料(liao)(liao)內(nei)部后(hou)先被鋼(gang)(gang)中的(de)(de)(de)(de)氫陷(xian)阱(jing)(jing)所(suo)捕獲(huo)進而(er)使(shi)H于陷(xian)阱(jing)(jing)處(chu)聚集(ji)。只有當氫陷(xian)都被H填滿之后(hou)，后(hou)來到達到鋼(gang)(gang)內(nei)部的(de)(de)(de)(de)H才會(hui)(hui)在(zai)材(cai)料(liao)(liao)的(de)(de)(de)(de)晶(jing)(jing)(jing)格中擴(kuo)(kuo)(kuo)散(san)(san)(san)，這(zhe)樣(yang)(yang)就導致(zhi)(zhi)(zhi)原子氫到達試(shi)(shi)樣(yang)(yang)陽極面的(de)(de)(de)(de)時間（16)延(yan)長(chang)(chang)，根(gen)據式（6.1)可知最終導致(zhi)(zhi)(zhi)鋼(gang)(gang)的(de)(de)(de)(de)氯擴(kuo)(kuo)(kuo)散(san)(san)(san)系數(shu)減(jian)(jian)小(xiao)(xiao)。根(gen)據第3章對DSS2507雙(shuang)相(xiang)(xiang)不(bu)(bu)銹鋼(gang)(gang)的(de)(de)(de)(de)組織(zhi)研(yan)究結果可得(de)，DSS2507雙(shuang)相(xiang)(xiang)不(bu)(bu)銹鋼(gang)(gang)中的(de)(de)(de)(de)兩相(xiang)(xiang)組織(zhi)在(zai)較低的(de)(de)(de)(de)固(gu)溶(rong)(rong)溫度(du)(du)下都呈長(chang)(chang)條狀、晶(jing)(jing)(jing)粒(li)(li)(li)尺寸較小(xiao)(xiao)，固(gu)溶(rong)(rong)熱處(chu)理溫度(du)(du)的(de)(de)(de)(de)增(zeng)高(gao)使(shi)兩相(xiang)(xiang)的(de)(de)(de)(de)晶(jing)(jing)(jing)粒(li)(li)(li)尺寸都呈緩慢的(de)(de)(de)(de)長(chang)(chang)大(da)趨(qu)勢，且奧氏體y相(xiang)(xiang)逐漸變(bian)短，變(bian)成(cheng)島狀分散(san)(san)(san)于鐵素體上。即隨著固(gu)溶(rong)(rong)溫度(du)(du)的(de)(de)(de)(de)升高(gao)，2507雙(shuang)相(xiang)(xiang)不(bu)(bu)銹鋼(gang)(gang)晶(jing)(jing)(jing)粒(li)(li)(li)尺寸變(bian)大(da)、晶(jing)(jing)(jing)界面積(ji)減(jian)(jian)小(xiao)(xiao)，導致(zhi)(zhi)(zhi)氫陷(xian)阱(jing)(jing)密(mi)度(du)(du)減(jian)(jian)小(xiao)(xiao)、氫擴(kuo)(kuo)(kuo)散(san)(san)(san)系數(shu)變(bian)大(da)。從表6.1也能夠獲(huo)得(de)隨固(gu)溶(rong)(rong)處(chu)理溫度(du)(du)的(de)(de)(de)(de)增(zeng)高(gao)，氫擴(kuo)(kuo)(kuo)散(san)(san)(san)系數(shu)連續(xu)變(bian)大(da)，與實驗結果是一致(zhi)(zhi)(zhi)的(de)(de)(de)(de)。
綜上(shang)所述，2507雙相不銹鋼(gang)氫擴散系數隨(sui)著固溶(rong)溫度的(de)升高而變大，氫脆(cui)敏(min)感(gan)性提高，耐氫脆(cui)性能降低。
