固溶(rong)(rong)(rong)(rong)(rong)處理(li)是(shi)將合(he)金加(jia)熱(re)(re)到(dao)(dao)高(gao)溫(wen)單－相(xiang)(xiang)區恒溫(wen)保(bao)持，使(shi)過剩相(xiang)(xiang)溶(rong)(rong)(rong)(rong)(rong)解到(dao)(dao)溶(rong)(rong)(rong)(rong)(rong)體(ti)后快速冷(leng)卻(que)(que)、以得到(dao)(dao)過飽(bao)和固溶(rong)(rong)(rong)(rong)(rong)體(ti)的(de)(de)(de)(de)(de)(de)熱(re)(re)處理(li)工藝(yi)。首先，固溶(rong)(rong)(rong)(rong)(rong)處理(li)是(shi)為(wei)了溶(rong)(rong)(rong)(rong)(rong)解基體(ti)內碳(tan)化(hua)物(wu)、γ'相(xiang)(xiang)等以得到(dao)(dao)均勻(yun)的(de)(de)(de)(de)(de)(de)過飽(bao)和固溶(rong)(rong)(rong)(rong)(rong)體(ti)，便于(yu)(yu)時(shi)效時(shi)重新析(xi)(xi)(xi)出(chu)(chu)顆(ke)粒(li)細小、分布均勻(yun)的(de)(de)(de)(de)(de)(de)碳(tan)化(hua)物(wu)和γ'等強(qiang)化(hua)相(xiang)(xiang)，同時(shi)消除由于(yu)(yu)冷(leng)熱(re)(re)加(jia)工產生(sheng)的(de)(de)(de)(de)(de)(de)應力。使(shi)合(he)金發生(sheng)再結晶(jing)(jing)。其次(ci)，固溶(rong)(rong)(rong)(rong)(rong)處理(li)是(shi)為(wei)了獲(huo)得適宜的(de)(de)(de)(de)(de)(de)晶(jing)(jing)粒(li)度(du)，以保(bao)證合(he)金高(gao)溫(wen)抗蠕變性能。固溶(rong)(rong)(rong)(rong)(rong)處理(li)的(de)(de)(de)(de)(de)(de)溫(wen)度(du)范圍為(wei)980~1250℃,主要(yao)(yao)(yao)根據各個合(he)金中相(xiang)(xiang)析(xi)(xi)(xi)出(chu)(chu)和溶(rong)(rong)(rong)(rong)(rong)解規律及使(shi)用要(yao)(yao)(yao)求(qiu)(qiu)來選擇(ze)，以保(bao)證主要(yao)(yao)(yao)強(qiang)化(hua)相(xiang)(xiang)必(bi)要(yao)(yao)(yao)的(de)(de)(de)(de)(de)(de)析(xi)(xi)(xi)出(chu)(chu)條件(jian)和一定的(de)(de)(de)(de)(de)(de)晶(jing)(jing)粒(li)度(du)。對于(yu)(yu)長(chang)期(qi)高(gao)溫(wen)使(shi)用的(de)(de)(de)(de)(de)(de)合(he)金，要(yao)(yao)(yao)求(qiu)(qiu)有(you)較(jiao)(jiao)(jiao)好的(de)(de)(de)(de)(de)(de)高(gao)溫(wen)持久和蠕變性能，應選擇(ze)較(jiao)(jiao)(jiao)高(gao)的(de)(de)(de)(de)(de)(de)固溶(rong)(rong)(rong)(rong)(rong)溫(wen)度(du)以獲(huo)得較(jiao)(jiao)(jiao)大(da)的(de)(de)(de)(de)(de)(de)晶(jing)(jing)粒(li)度(du)；對于(yu)(yu)中溫(wen)使(shi)用并(bing)要(yao)(yao)(yao)求(qiu)(qiu)較(jiao)(jiao)(jiao)好的(de)(de)(de)(de)(de)(de)室溫(wen)硬度(du)、屈(qu)服強(qiang)度(du)、拉伸強(qiang)度(du)、沖擊韌性和疲勞(lao)強(qiang)度(du)的(de)(de)(de)(de)(de)(de)合(he)金，可(ke)采用較(jiao)(jiao)(jiao)低(di)(di)的(de)(de)(de)(de)(de)(de)固溶(rong)(rong)(rong)(rong)(rong)溫(wen)度(du)，保(bao)證較(jiao)(jiao)(jiao)小的(de)(de)(de)(de)(de)(de)晶(jing)(jing)粒(li)度(du)。高(gao)溫(wen)固溶(rong)(rong)(rong)(rong)(rong)處理(li)時(shi)，各種析(xi)(xi)(xi)出(chu)(chu)相(xiang)(xiang)都逐(zhu)步溶(rong)(rong)(rong)(rong)(rong)解，同時(shi)晶(jing)(jing)粒(li)長(chang)大(da)；低(di)(di)溫(wen)固溶(rong)(rong)(rong)(rong)(rong)處理(li)時(shi)，不僅(jin)有(you)主要(yao)(yao)(yao)強(qiang)化(hua)相(xiang)(xiang)的(de)(de)(de)(de)(de)(de)溶(rong)(rong)(rong)(rong)(rong)解，而且(qie)可(ke)能有(you)某些相(xiang)(xiang)的(de)(de)(de)(de)(de)(de)析(xi)(xi)(xi)出(chu)(chu)。對于(yu)(yu)過飽(bao)和度(du)低(di)(di)的(de)(de)(de)(de)(de)(de)合(he)金，通常(chang)選擇(ze)較(jiao)(jiao)(jiao)快的(de)(de)(de)(de)(de)(de)冷(leng)卻(que)(que)速度(du)；對于(yu)(yu)過飽(bao)和度(du)高(gao)的(de)(de)(de)(de)(de)(de)合(he)金，通常(chang)為(wei)空氣中冷(leng)卻(que)(que)。

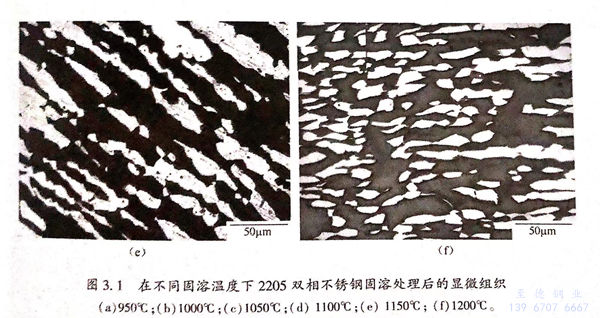

 對2205雙相不銹鋼進行不同溫度的固溶處理會導致2205雙相不銹鋼兩相組織的改變，進而導致其性能的差異，圖3.1是在不同溫度下2205雙相不銹鋼固溶處理后的微觀組織。

  選取1000℃作為(wei)(wei)最低(di)固溶溫(wen)度(du)(du)，當(dang)熱(re)處理溫(wen)度(du)(du)低(di)于(yu)950℃時，雙相不銹(xiu)(xiu)鋼基體(ti)(ti)會析出雜質相σ相，σ相作為(wei)(wei)富含Cr、Mo的(de)硬脆相，其存(cun)在(zai)降低(di)雙相不銹(xiu)(xiu)鋼的(de)耐蝕性能(neng)。圖3.1(a)為(wei)(wei)950℃的(de)微觀組(zu)織，。相廣泛分布(bu)于(yu)鐵(tie)(tie)素(su)(su)(su)體(ti)(ti)／奧氏體(ti)(ti)晶界(jie)。當(dang)溫(wen)度(du)(du)達到1000℃時，σ相會消失，雙相不銹(xiu)(xiu)鋼中只存(cun)在(zai)鐵(tie)(tie)素(su)(su)(su)體(ti)(ti)相和奧氏體(ti)(ti)相。圖3.1(b)~(f)中深色區為(wei)(wei)鐵(tie)(tie)素(su)(su)(su)體(ti)(ti)，淺色區為(wei)(wei)奧氏體(ti)(ti)。奧氏體(ti)(ti)以鐵(tie)(tie)素(su)(su)(su)體(ti)(ti)為(wei)(wei)基體(ti)(ti)，呈帶狀(zhuang)或島狀(zhuang)分布(bu)于(yu)鐵(tie)(tie)素(su)(su)(su)體(ti)(ti)上。隨(sui)著溫(wen)度(du)(du)的(de)升高，奧氏體(ti)(ti)晶粒尺(chi)寸變大(da)。

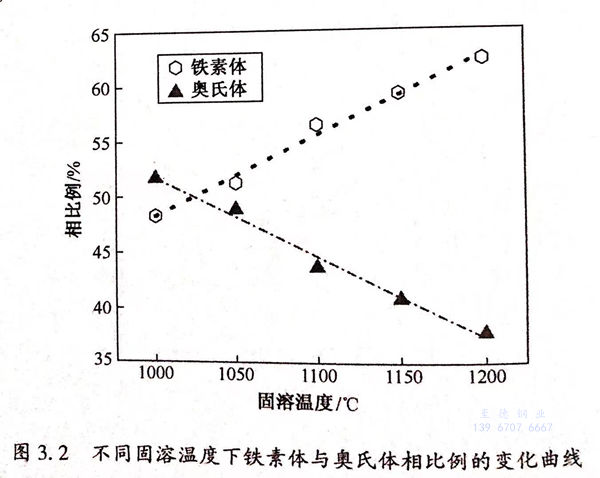

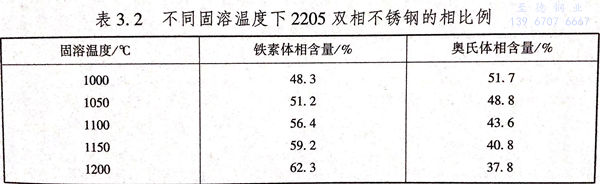

 利用IAS圖(tu)(tu)像分析(xi)軟(ruan)(ruan)件測量(liang)并計算相(xiang)比例，每(mei)個熱處理溫(wen)(wen)度下(xia)(xia)的金(jin)相(xiang)圖(tu)(tu)取(qu)8張計算，求取(qu)平(ping)均值。表3.2給(gei)出了利用IAS圖(tu)(tu)像分析(xi)軟(ruan)(ruan)件計算得到不同固溶溫(wen)(wen)度溫(wen)(wen)度下(xia)(xia)2205雙相(xiang)不銹鋼的相(xiang)比例。1000℃時，鐵(tie)素(su)體(ti)含(han)量(liang)為(wei)48.3%,隨著(zhu)固溶溫(wen)(wen)度的升高，鐵(tie)素(su)體(ti)相(xiang)含(han)量(liang)增加(jia)，奧氏(shi)體(ti)相(xiang)含(han)量(liang)下(xia)(xia)降，直(zhi)到1200℃時，鐵(tie)素(su)體(ti)含(han)量(liang)達到62.3%,奧氏(shi)體(ti)含(han)量(liang)僅占37.7%.這種鐵(tie)素(su)體(ti)與奧氏(shi)體(ti)隨固溶溫(wen)(wen)度的變化規律(lv)前人(ren)的研究結果(guo)相(xiang)一致。兩相(xiang)比例的變化曲線如圖(tu)(tu)3.2所(suo)示，兩相(xiang)與溫(wen)(wen)度的關系(xi)呈線性(xing)變化。當固溶溫(wen)(wen)度約為(wei)1040℃時，其相(xiang)比例為(wei)1:1。

 因此在本實驗的6個固溶溫度中，當固溶溫度為1050℃時(shi)，雙(shuang)相不銹鋼相比例最接(jie)近(jin)1:1。

 采用顯(xian)(xian)微(wei)硬度儀(yi)壓頭為(wei)菱(ling)形壓頭，荷(he)載F為(wei)4.8N,分別測出菱(ling)形的兩(liang)個直徑d1和d2,根據下式計算(suan)顯(xian)(xian)微(wei)硬度：

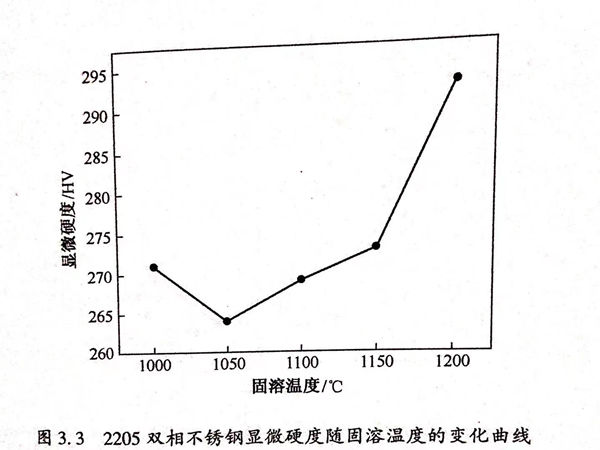

所(suo)有固溶溫度(du)試樣均測5個點，最后求取平均值(zhi)(zhi)為個固溶溫度(du)下2205雙相不(bu)銹(xiu)鋼(gang)的顯微硬(ying)度(du)值(zhi)(zhi)。顯微硬(ying)度(du)值(zhi)(zhi)如表3.3所(suo)列，顯微硬(ying)度(du)隨固溶溫度(du)的變化曲(qu)線如圖3.3所(suo)示。

  從圖3.3可知，2205雙相不銹鋼的顯微硬度先下降，后上升。這主要是由于當溫度為1000℃時，鐵素體相中間夾雜著小塊狀的二次奧氏體，當溫度達到1050℃后，二次奧氏體含量減少，組織均勻化程度提高，硬度減小。在此之后，隨著固溶溫度的增加，奧氏體含量減少，具有體心立方結構的奧氏體相屬于軟軔相，具有面心立方結構的鐵素體是強硬相，因此材料顯微硬度值又升高。同樣對2507雙相不銹鋼進行不同溫度的固溶處理會導致2507雙相不銹鋼兩相組織的改變，進而導致其性能的差異，以下是2507雙相不銹鋼在不同溫度下固溶處理后的微觀組織。

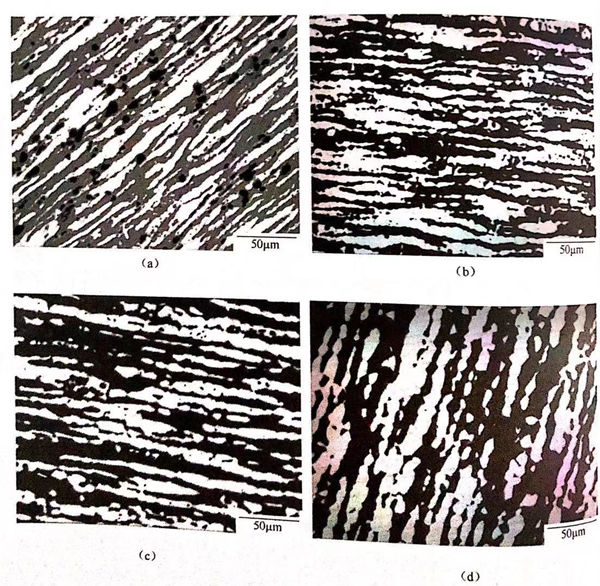

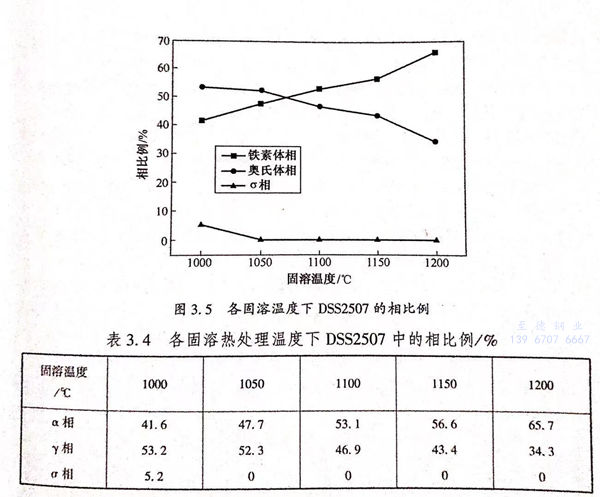

  2507雙(shuang)相(xiang)(xiang)(xiang)(xiang)不(bu)銹(xiu)鋼(gang)分(fen)(fen)別在1000℃、1050℃、1100℃、1150℃、1200℃下固(gu)(gu)溶(rong)0.5h后水冷的(de)(de)(de)金相(xiang)(xiang)(xiang)(xiang)組織如圖(tu)(tu)3.4所(suo)示。從(cong)圖(tu)(tu)3.4可以清晰(xi)地得知當固(gu)(gu)溶(rong)溫(wen)度(du)(du)為(wei)(wei)1000℃時鐵素體相(xiang)(xiang)(xiang)(xiang)與奧(ao)氏(shi)體相(xiang)(xiang)(xiang)(xiang)兩相(xiang)(xiang)(xiang)(xiang)相(xiang)(xiang)(xiang)(xiang)界處(chu)有σ相(xiang)(xiang)(xiang)(xiang)析出(chu)(chu)，隨固(gu)(gu)溶(rong)處(chu)理(li)(li)溫(wen)度(du)(du)升高到(dao)1050℃時σ相(xiang)(xiang)(xiang)(xiang)已經溶(rong)解。利(li)用Image-Pro-Plus 圖(tu)(tu)像分(fen)(fen)析儀軟件6.0版測定(ding)的(de)(de)(de)相(xiang)(xiang)(xiang)(xiang)比(bi)例如圖(tu)(tu)3.5所(suo)示。從(cong)圖(tu)(tu)3.5能(neng)(neng)夠獲(huo)得固(gu)(gu)溶(rong)熱(re)處(chu)理(li)(li)溫(wen)度(du)(du)的(de)(de)(de)增高會導(dao)致σ析出(chu)(chu)相(xiang)(xiang)(xiang)(xiang)含(han)量降低(di)(di)(di)，當固(gu)(gu)溶(rong)熱(re)處(chu)理(li)(li)溫(wen)度(du)(du)大(da)于1050℃時σ相(xiang)(xiang)(xiang)(xiang)已經完全溶(rong)解。這是由于固(gu)(gu)溶(rong)熱(re)處(chu)理(li)(li)溫(wen)度(du)(du)的(de)(de)(de)升高使(shi)鋼(gang)中(zhong)鐵素體α相(xiang)(xiang)(xiang)(xiang)量增多，導(dao)致σ相(xiang)(xiang)(xiang)(xiang)形成元素Cr和Mo在鐵素體相(xiang)(xiang)(xiang)(xiang)中(zhong)的(de)(de)(de)濃(nong)度(du)(du)降低(di)(di)(di)，進而(er)導(dao)致當固(gu)(gu)溶(rong)熱(re)處(chu)理(li)(li)溫(wen)度(du)(du)大(da)于1050℃時σ相(xiang)(xiang)(xiang)(xiang)的(de)(de)(de)形成受到(dao)抑(yi)制。考慮到(dao)σ相(xiang)(xiang)(xiang)(xiang)硬且脆，能(neng)(neng)夠大(da)幅度(du)(du)減弱材料的(de)(de)(de)塑性(xing)(xing)與韌性(xing)(xing)，并且σ相(xiang)(xiang)(xiang)(xiang)富Cr,很容易在其周圍產(chan)生貧Cr區降低(di)(di)(di)DSS2507的(de)(de)(de)抗腐蝕性(xing)(xing)能(neng)(neng)，所(suo)以σ相(xiang)(xiang)(xiang)(xiang)為(wei)(wei)DSS2507析出(chu)(chu)相(xiang)(xiang)(xiang)(xiang)中(zhong)危害(hai)最大(da)的(de)(de)(de)相(xiang)(xiang)(xiang)(xiang)，因此(ci)，在實際(ji)應用過程中(zhong)要(yao)想(xiang)將(jiang)2507雙(shuang)相(xiang)(xiang)(xiang)(xiang)不(bu)銹(xiu)鋼(gang)中(zhong)的(de)(de)(de)熱(re)軋(ya)態σ相(xiang)(xiang)(xiang)(xiang)完全消除所(suo)選用的(de)(de)(de)固(gu)(gu)溶(rong)溫(wen)度(du)(du)要(yao)不(bu)低(di)(di)(di)于1050℃。

  圖(tu)3.4中(zhong)深色(se)組(zu)(zu)(zu)織(zhi)(zhi)是(shi)鐵(tie)(tie)(tie)素(su)(su)(su)(su)(su)體(ti)α相(xiang)、淺色(se)組(zu)(zu)(zu)織(zhi)(zhi)是(shi)奧(ao)(ao)氏(shi)(shi)體(ti)γ相(xiang)。從圖(tu)3.4可知(zhi)奧(ao)(ao)氏(shi)(shi)體(ti)γ相(xiang)首先(xian)表現為(wei)(wei)(wei)(wei)長條狀，隨(sui)著固(gu)(gu)溶(rong)(rong)處(chu)(chu)理(li)溫(wen)(wen)度(du)(du)(du)的(de)(de)(de)(de)(de)升(sheng)(sheng)(sheng)高(gao)而(er)(er)(er)逐(zhu)漸變(bian)短，變(bian)成島(dao)狀分(fen)布在(zai)基體(ti)鐵(tie)(tie)(tie)素(su)(su)(su)(su)(su)體(ti)上面。從圖(tu)3.5及表3.4中(zhong)給出(chu)的(de)(de)(de)(de)(de)相(xiang)比例測量(liang)(liang)(liang)結果能夠獲得鋼(gang)(gang)中(zhong)鐵(tie)(tie)(tie)素(su)(su)(su)(su)(su)體(ti)α相(xiang)量(liang)(liang)(liang)隨(sui)固(gu)(gu)溶(rong)(rong)熱(re)(re)處(chu)(chu)理(li)溫(wen)(wen)度(du)(du)(du)的(de)(de)(de)(de)(de)升(sheng)(sheng)(sheng)高(gao)而(er)(er)(er)上升(sheng)(sheng)(sheng)，奧(ao)(ao)氏(shi)(shi)體(ti)γ相(xiang)體(ti)積分(fen)數隨(sui)著固(gu)(gu)溶(rong)(rong)溫(wen)(wen)度(du)(du)(du)的(de)(de)(de)(de)(de)上升(sheng)(sheng)(sheng)而(er)(er)(er)下降(jiang)，這是(shi)由(you)于在(zai)較(jiao)高(gao)的(de)(de)(de)(de)(de)固(gu)(gu)溶(rong)(rong)溫(wen)(wen)度(du)(du)(du)下2507雙(shuang)相(xiang)不銹(xiu)(xiu)鋼(gang)(gang)呈現出(chu)的(de)(de)(de)(de)(de)組(zu)(zu)(zu)織(zhi)(zhi)為(wei)(wei)(wei)(wei)單一的(de)(de)(de)(de)(de)鐵(tie)(tie)(tie)素(su)(su)(su)(su)(su)體(ti)，隨(sui)固(gu)(gu)溶(rong)(rong)熱(re)(re)處(chu)(chu)理(li)溫(wen)(wen)度(du)(du)(du)的(de)(de)(de)(de)(de)降(jiang)低鐵(tie)(tie)(tie)素(su)(su)(su)(su)(su)體(ti)逐(zhu)步轉(zhuan)化為(wei)(wei)(wei)(wei)奧(ao)(ao)氏(shi)(shi)體(ti)組(zu)(zu)(zu)織(zhi)(zhi)，即固(gu)(gu)溶(rong)(rong)熱(re)(re)處(chu)(chu)理(li)溫(wen)(wen)度(du)(du)(du)的(de)(de)(de)(de)(de)升(sheng)(sheng)(sheng)高(gao)導致奧(ao)(ao)氏(shi)(shi)體(ti)逐(zhu)漸轉(zhuan)變(bian)為(wei)(wei)(wei)(wei)鐵(tie)(tie)(tie)素(su)(su)(su)(su)(su)體(ti)組(zu)(zu)(zu)織(zhi)(zhi)。從圖(tu)3.5可以看出(chu)當固(gu)(gu)溶(rong)(rong)熱(re)(re)處(chu)(chu)理(li)溫(wen)(wen)度(du)(du)(du)在(zai)1000~1050℃之間時奧(ao)(ao)氏(shi)(shi)體(ti)y相(xiang)比例減(jian)小的(de)(de)(de)(de)(de)比較(jiao)緩慢，隨(sui)固(gu)(gu)溶(rong)(rong)熱(re)(re)處(chu)(chu)理(li)溫(wen)(wen)度(du)(du)(du)的(de)(de)(de)(de)(de)升(sheng)(sheng)(sheng)高(gao)奧(ao)(ao)氏(shi)(shi)體(ti)γ相(xiang)含量(liang)(liang)(liang)減(jian)少的(de)(de)(de)(de)(de)趨勢加快(kuai)，這是(shi)因為(wei)(wei)(wei)(wei)2507雙(shuang)相(xiang)不銹(xiu)(xiu)鋼(gang)(gang)中(zhong)的(de)(de)(de)(de)(de)氮元(yuan)素(su)(su)(su)(su)(su)是(shi)奧(ao)(ao)氏(shi)(shi)體(ti)形成元(yuan)素(su)(su)(su)(su)(su)，在(zai)較(jiao)低固(gu)(gu)溶(rong)(rong)溫(wen)(wen)度(du)(du)(du)下抑制了奧(ao)(ao)氏(shi)(shi)體(ti)相(xiang)向鐵(tie)(tie)(tie)素(su)(su)(su)(su)(su)體(ti)相(xiang)的(de)(de)(de)(de)(de)轉(zhuan)變(bian)，而(er)(er)(er)固(gu)(gu)溶(rong)(rong)熱(re)(re)處(chu)(chu)理(li)溫(wen)(wen)度(du)(du)(du)的(de)(de)(de)(de)(de)升(sheng)(sheng)(sheng)高(gao)會(hui)使(shi)N元(yuan)素(su)(su)(su)(su)(su)穩定奧(ao)(ao)氏(shi)(shi)體(ti)相(xiang)的(de)(de)(de)(de)(de)作用逐(zhu)漸減(jian)弱，進而(er)(er)(er)導致奧(ao)(ao)氏(shi)(shi)體(ti)γ相(xiang)向鐵(tie)(tie)(tie)素(su)(su)(su)(su)(su)體(ti)α相(xiang)轉(zhuan)變(bian)速(su)度(du)(du)(du)加快(kuai)。

 2507雙(shuang)(shuang)相(xiang)(xiang)不銹鋼(gang)中的奧(ao)氏體(ti)(ti)相(xiang)(xiang)和鐵(tie)素體(ti)(ti)相(xiang)(xiang)這(zhe)兩(liang)(liang)種相(xiang)(xiang)的相(xiang)(xiang)比(bi)例主要受(shou)固(gu)(gu)溶(rong)處(chu)理工(gong)藝以及自身化學成(cheng)分(fen)(fen)的影(ying)(ying)響，當(dang)鋼(gang)的主要化學成(cheng)分(fen)(fen)確定時，則(ze)兩(liang)(liang)相(xiang)(xiang)比(bi)例與固(gu)(gu)溶(rong)處(chu)理制度(du)有(you)著(zhu)密切聯系。DSS2507的相(xiang)(xiang)比(bi)例又影(ying)(ying)響著(zhu)其自身的性(xing)能(neng)(neng)，其塑(su)性(xing)隨著(zhu)鐵(tie)素體(ti)(ti)含量(liang)(liang)的增多而(er)減(jian)弱(ruo)、耐應(ying)力腐蝕破裂能(neng)(neng)力隨著(zhu)奧(ao)氏體(ti)(ti)含量(liang)(liang)升高而(er)減(jian)弱(ruo)，進(jin)而(er)認(ren)為當(dang)鐵(tie)素體(ti)(ti)α相(xiang)(xiang)跟奧(ao)氏體(ti)(ti)γ相(xiang)(xiang)這(zhe)兩(liang)(liang)相(xiang)(xiang)相(xiang)(xiang)比(bi)例接(jie)近1:1時雙(shuang)(shuang)相(xiang)(xiang)不銹鋼(gang)的綜(zong)合性(xing)能(neng)(neng)最佳，有(you)較(jiao)好的抗(kang)腐蝕能(neng)(neng)力以及較(jiao)優的力學性(xing)能(neng)(neng)。從圖3.5可(ke)知固(gu)(gu)溶(rong)熱處(chu)理溫度(du)在(zai)(zai)1050~1100℃之(zhi)間時可(ke)以使(shi)(shi)鋼(gang)中的兩(liang)(liang)相(xiang)(xiang)組織比(bi)例達到1:1,本(ben)實驗(yan)中所(suo)選用的5種固(gu)(gu)溶(rong)溫度(du)中1050℃時鐵(tie)素體(ti)(ti)α相(xiang)(xiang)跟奧(ao)氏體(ti)(ti)γ相(xiang)(xiang)比(bi)例最接(jie)近1:1,進(jin)而(er)可(ke)以認(ren)為選擇較(jiao)優的固(gu)(gu)溶(rong)熱處(chu)理溫度(du)使(shi)(shi)DSS2507中的兩(liang)(liang)相(xiang)(xiang)含量(liang)(liang)比(bi)例達到1:1是有(you)可(ke)能(neng)(neng)的，在(zai)(zai)實際應(ying)用過(guo)程(cheng)中為了(le)使(shi)(shi)2507雙(shuang)(shuang)相(xiang)(xiang)不銹鋼(gang)獲(huo)得較(jiao)好的綜(zong)合性(xing)能(neng)(neng)，進(jin)行固(gu)(gu)溶(rong)處(chu)理時選取的固(gu)(gu)溶(rong)溫度(du)應(ying)該在(zai)(zai)1050~1100℃之(zhi)間。

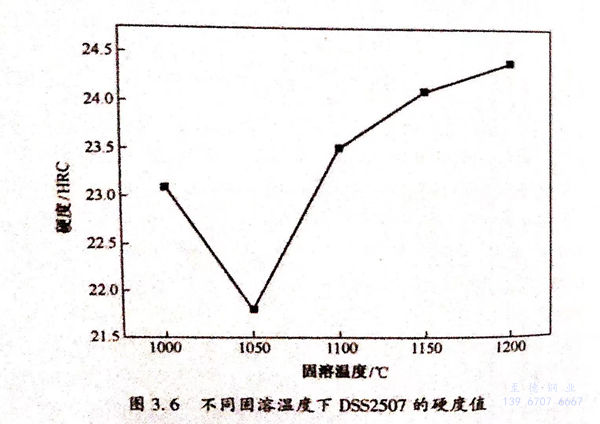

  2507雙(shuang)相(xiang)不銹(xiu)鋼(gang)(gang)(gang)分(fen)別在1000℃、1050℃、1100℃、1150℃、1200℃固(gu)(gu)溶(rong)0.5h后水冷的(de)(de)(de)(de)(de)硬(ying)度(du)(du)(du)(du)(du)(du)(du)值如圖3.6所示。從(cong)圖3.6可知(zhi)DSS2507的(de)(de)(de)(de)(de)硬(ying)度(du)(du)(du)(du)(du)(du)(du)隨(sui)固(gu)(gu)溶(rong)處(chu)理(li)溫度(du)(du)(du)(du)(du)(du)(du)的(de)(de)(de)(de)(de)升(sheng)高(gao)(gao)(gao)先(xian)減(jian)小后變(bian)大呈曲線(xian)變(bian)化。在1000~1050℃溫度(du)(du)(du)(du)(du)(du)(du)范圍內(nei)鋼(gang)(gang)(gang)的(de)(de)(de)(de)(de)硬(ying)度(du)(du)(du)(du)(du)(du)(du)隨(sui)固(gu)(gu)溶(rong)熱(re)處(chu)理(li)溫度(du)(du)(du)(du)(du)(du)(du)的(de)(de)(de)(de)(de)增(zeng)高(gao)(gao)(gao)而逐漸(jian)減(jian)小，1050~1200℃范圍內(nei)隨(sui)固(gu)(gu)溶(rong)熱(re)處(chu)理(li)溫度(du)(du)(du)(du)(du)(du)(du)的(de)(de)(de)(de)(de)上升(sheng)硬(ying)度(du)(du)(du)(du)(du)(du)(du)又漸(jian)漸(jian)變(bian)大，且1050℃時(shi)(shi)DSS2507的(de)(de)(de)(de)(de)硬(ying)度(du)(du)(du)(du)(du)(du)(du)表現(xian)為最小。從(cong)3.2.1節分(fen)析可知(zhi)當固(gu)(gu)溶(rong)溫度(du)(du)(du)(du)(du)(du)(du)為1000℃時(shi)(shi)在鐵(tie)(tie)素體(ti)(ti)和奧氏體(ti)(ti)相(xiang)界處(chu)有(you)σ相(xiang)析出，σ相(xiang)是(shi)(shi)一種硬(ying)而脆的(de)(de)(de)(de)(de)相(xiang)，能夠提高(gao)(gao)(gao)雙(shuang)相(xiang)不銹(xiu)鋼(gang)(gang)(gang)的(de)(de)(de)(de)(de)硬(ying)度(du)(du)(du)(du)(du)(du)(du)值，所以1000℃下(xia)鋼(gang)(gang)(gang)有(you)較高(gao)(gao)(gao)的(de)(de)(de)(de)(de)硬(ying)度(du)(du)(du)(du)(du)(du)(du)，而σ相(xiang)會隨(sui)固(gu)(gu)溶(rong)熱(re)處(chu)理(li)溫度(du)(du)(du)(du)(du)(du)(du)的(de)(de)(de)(de)(de)升(sheng)高(gao)(gao)(gao)而漸(jian)漸(jian)溶(rong)解(jie)到基體(ti)(ti)中(zhong)，DSS2507的(de)(de)(de)(de)(de)硬(ying)度(du)(du)(du)(du)(du)(du)(du)有(you)下(xia)降的(de)(de)(de)(de)(de)趨(qu)勢(shi)(shi)；同時(shi)(shi)又由(you)于固(gu)(gu)溶(rong)熱(re)處(chu)理(li)溫度(du)(du)(du)(du)(du)(du)(du)的(de)(de)(de)(de)(de)增(zeng)高(gao)(gao)(gao)導致鋼(gang)(gang)(gang)中(zhong)的(de)(de)(de)(de)(de)鐵(tie)(tie)素體(ti)(ti)相(xiang)量(liang)增(zeng)加(jia)而奧氏體(ti)(ti)相(xiang)量(liang)降低，在室溫下(xia)鐵(tie)(tie)素體(ti)(ti)是(shi)(shi)體(ti)(ti)心立方(fang)結(jie)構（bcc)奧氏體(ti)(ti)是(shi)(shi)面心立方(fang)結(jie)構（fcc),前者(zhe)硬(ying)度(du)(du)(du)(du)(du)(du)(du)要高(gao)(gao)(gao)于后者(zhe)，因此在鐵(tie)(tie)素體(ti)(ti)含量(liang)逐漸(jian)升(sheng)高(gao)(gao)(gao)的(de)(de)(de)(de)(de)情況下(xia)鋼(gang)(gang)(gang)的(de)(de)(de)(de)(de)硬(ying)度(du)(du)(du)(du)(du)(du)(du)也逐漸(jian)升(sheng)高(gao)(gao)(gao)，即隨(sui)著固(gu)(gu)溶(rong)溫度(du)(du)(du)(du)(du)(du)(du)的(de)(de)(de)(de)(de)升(sheng)高(gao)(gao)(gao)2507 雙(shuang)相(xiang)不銹(xiu)鋼(gang)(gang)(gang)的(de)(de)(de)(de)(de)硬(ying)度(du)(du)(du)(du)(du)(du)(du)呈升(sheng)高(gao)(gao)(gao)的(de)(de)(de)(de)(de)趨(qu)勢(shi)(shi)。綜上所述，隨(sui)固(gu)(gu)溶(rong)溫度(du)(du)(du)(du)(du)(du)(du)從(cong)1000℃上升(sheng)到1200℃,2507雙(shuang)相(xiang)不銹(xiu)鋼(gang)(gang)(gang)硬(ying)度(du)(du)(du)(du)(du)(du)(du)呈先(xian)降低后升(sheng)高(gao)(gao)(gao)的(de)(de)(de)(de)(de)變(bian)化趨(qu)勢(shi)(shi)。
