1. 不銹鋼(gang)陽極(ji)氧化膜的制備

  不銹鋼陽極(ji)氧(yang)(yang)化膜(mo)是在特(te)定(ding)的(de)溶液中（150~350g/L硫酸(suan)溶液），在過鈍化電(dian)位(wei)區的(de)特(te)定(ding)電(dian)位(wei)下(xia)，用電(dian)化學方法(fa)在奧氏體不銹鋼表面形成耐(nai)蝕性優良的(de)陽極(ji)氧(yang)(yang)化膜(mo)。

2. 不(bu)銹鋼(gang)陽極氧(yang)化(hua)膜的耐蝕性

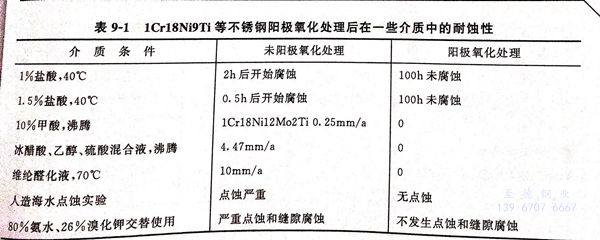

 a. 321不銹鋼陽極氧化處理后在一些介質中的耐蝕性見表9-1。

  不(bu)銹鋼(gang)陽極氧化膜(mo)與(yu)自(zi)然鈍化膜(mo)、硝(xiao)酸鈍化膜(mo)和(he)彩色膜(mo)相比，其(qi)耐蝕性呈數(shu)量級的增加(jia)，特別是抗(kang)點(dian)蝕和(he)縫(feng)隙腐蝕更為有效。

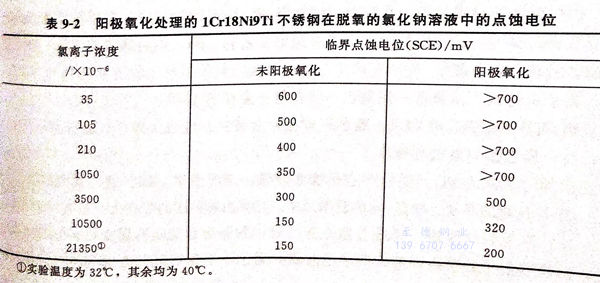

 b. 不(bu)銹鋼(gang)陽極氧化(hua)處(chu)理后在不(bu)同氯離子(zi)濃度的水溶液中的點蝕電(dian)位見表9-2，臨(lin)界點蝕電(dian)位（相對于(yu)SCE飽(bao)和(he)甘汞電(dian)極電(dian)位）大(da)幅度升高。

 c. 實驗溫度為32℃,其余均為40℃。

3. 陽極氧化(hua)處(chu)理后的不銹鋼的實際使用

  陽極氧化處理后的321不銹鋼 和316Ti不銹鋼在化工生產中的實際使用表明，在提高設備使用壽命和防止點蝕及縫隙腐蝕方面效果顯著。例如交替接觸氨水和溴化鉀溶液的高壓進樣閥，長期以來存在著材料點蝕和縫隙腐蝕問，經過試用證明，陽極氧化的不銹鋼可以勝任。
