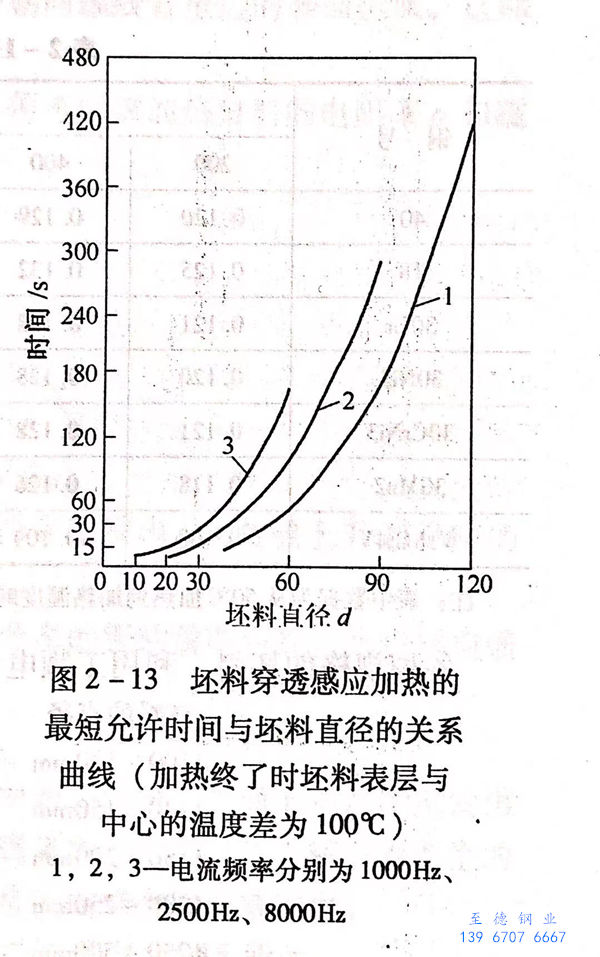

要減少感應加熱時間，主要應考慮縮短坯料中心的加熱時間。在一定的電流頻率下，這會引起坯料表里溫差的增加。一般香蕉視頻app下載蘋果版:不銹鋼管坯料表里溫差控制在100℃之內（圖2-13）。這個數值就明確了提高加熱速度的極限，即限定了坯料的加熱時間。對于不同斷面尺寸的坯料，采用不同頻率的電流時，其加熱時間是不同的。


圖 2-13.jpg


   在(zai)規定的溫差下(xia)，金屬(shu)穿透加(jia)熱的最短(duan)允許時間可用理論方法計算。但實(shi)際(ji)上用實(shi)驗數據更為(wei)準(zhun)確和便捷。

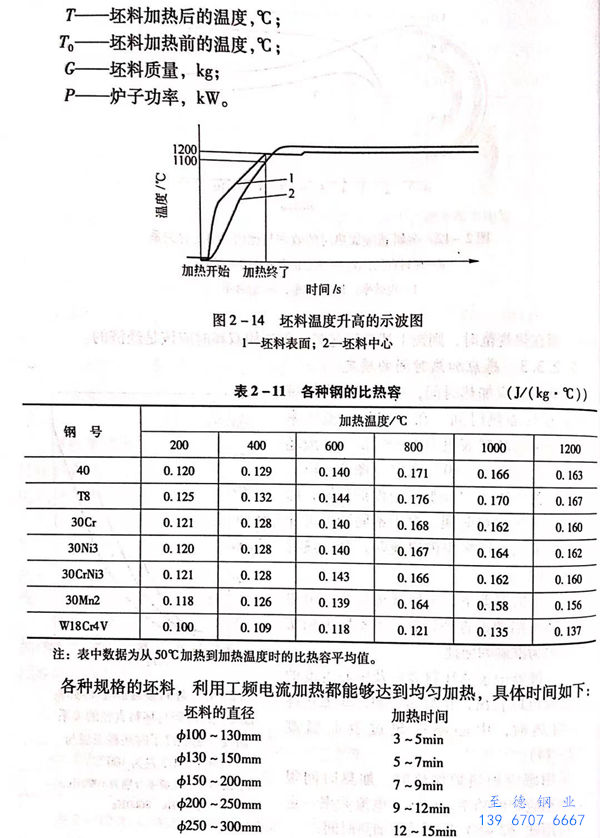

  由示波器記錄(lu)的坯料表面(mian)及中(zhong)心溫度的升高過程可以看(kan)出，在加(jia)熱(re)(re)后期，即加(jia)熱(re)(re)終了的均熱(re)(re)時(shi)，中(zhong)心溫度超(chao)過表面(mian)溫度（圖 2-14）。


 采(cai)用感應加熱(re)爐(lu)加熱(re)時(shi)，加熱(re)時(shi)間(jian)(jian)很短(duan)，當感應爐(lu)的功(gong)率、電壓、電流頻率一(yi)定時(shi)，可用式近似計算(suan)加熱(re)時(shi)間(jian)(jian)。
