1. 散熱器組對方法

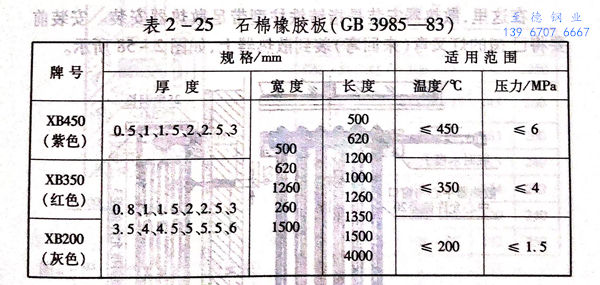

散熱(re)(re)器應選購合格產品，上下(xia)對口(kou)表面應在一(yi)個平面上，不(bu)得(de)歪斜(xie)。對口(kou)中心距(ju)離準確，對絲與散熱(re)(re)器內螺紋的(de)(de)松(song)緊應適(shi)度(du)(du)，間隙不(bu)可(ke)過大。墊(dian)(dian)片不(bu)得(de)使(shi)(shi)用(yong)橡(xiang)膠(jiao)(jiao)墊(dian)(dian)或橡(xiang)膠(jiao)(jiao)攙石(shi)(shi)(shi)棉(mian)的(de)(de)合成(cheng)墊(dian)(dian)，必須使(shi)(shi)用(yong)橡(xiang)膠(jiao)(jiao)石(shi)(shi)(shi)棉(mian)墊(dian)(dian)（又稱石(shi)(shi)(shi)棉(mian)橡(xiang)膠(jiao)(jiao)墊(dian)(dian)，它是用(yong)橡(xiang)膠(jiao)(jiao)石(shi)(shi)(shi)棉(mian)板(ban)沖制加(jia)工的(de)(de)墊(dian)(dian)片），其(qi)厚度(du)(du)為1.0mm~1.5mm,不(bu)能用(yong)雙墊(dian)(dian)。橡(xiang)膠(jiao)(jiao)石(shi)(shi)(shi)棉(mian)板(ban)的(de)(de)牌(pai)(pai)號和規格見(jian)表2-25。表中分(fen)高壓、中壓、低壓三(san)種牌(pai)(pai)號，常用(yong)的(de)(de)中壓板(ban)和低壓板(ban)沖制的(de)(de)墊(dian)(dian)片。中壓墊(dian)(dian)片在使(shi)(shi)用(yong)前(qian)應在機油(you)里浸(jin)泡幾分(fen)鐘；低壓板(ban)墊(dian)(dian)片應在機油(you)里蘸一(yi)下(xia)撈出來(lai)控干。使(shi)(shi)用(yong)時將(jiang)墊(dian)(dian)片放入(ru)已(yi)調(diao)和（用(yong)清(qing)油(you)調(diao)和）稀稠適(shi)度(du)(du)的(de)(de)鉛油(you)桶里攪動，撈出來(lai)且(qie)不(bu)流淌，或輕度(du)(du)流淌即可(ke)使(shi)(shi)用(yong)。
組對(dui)(dui)(dui)(dui)(dui)時(shi)(shi)，應將散熱(re)器(qi)對(dui)(dui)(dui)(dui)(dui)口(kou)表(biao)面的銹污清除干(gan)凈，將正(zheng)扣朝(chao)向(xiang)上方(fang)(fang)，對(dui)(dui)(dui)(dui)(dui)絲的正(zheng)扣朝(chao)向(xiang)下方(fang)(fang)碼放好備用。把(ba)組對(dui)(dui)(dui)(dui)(dui)散熱(re)器(qi)的架子(zi)與地面固定牢(lao)固。把(ba)正(zheng)扣朝(chao)向(xiang)上方(fang)(fang)的散熱(re)器(qi)邊片(pian)固定在(zai)架子(zi)上，再把(ba)正(zheng)扣朝(chao)向(xiang)下方(fang)(fang)的對(dui)(dui)(dui)(dui)(dui)絲擰(ning)入(ru)散熱(re)器(qi)內1扣～2扣，然后(hou)把(ba)涂(tu)有鉛油(you)的墊(dian)片(pian)套在(zai)對(dui)(dui)(dui)(dui)(dui)絲上。把(ba)第二片(pian)（中片(pian)）的正(zheng)扣朝(chao)向(xiang)上方(fang)(fang)摞(luo)在(zai)對(dui)(dui)(dui)(dui)(dui)絲上用散熱(re)器(qi)鑰匙把(ba)已擰(ning)入(ru)第一片(pian)的對(dui)(dui)(dui)(dui)(dui)絲逆時(shi)(shi)針旋轉一扣再順時(shi)(shi)針兩(liang)人（兩(liang)個對(dui)(dui)(dui)(dui)(dui)絲）同時(shi)(shi)輕(qing)輕(qing)旋轉，待(dai)兩(liang)個對(dui)(dui)(dui)(dui)(dui)絲均人扣時(shi)(shi)，再快速擰(ning)緊即(ji)可。
特別提醒：柱形散熱器14片(pian)以(yi)內用2片(pian)帶(dai)足(zu)（邊）片(pian)，15片(pian)～24片(pian)用3片(pian)帶(dai)足(zu)片(pian)。20片(pian)（含）以(yi)上應加(jia)裝4根附加(jia)拉(la)條(tiao)，拉(la)條(tiao)直徑為(wei)ф10mm或ф8mm,散熱器與螺母之(zhi)間(jian)應加(jia)裝鑄鐵騎碼（由散熱器廠家提供）。
需要安裝冷風門(men)時，應(ying)把與支(zhi)管連(lian)接的(de)異側邊(bian)片(pian)在(zai)組(zu)對前鉆(zhan)(zhan)孔。當(dang)系統為(wei)熱水時，應(ying)在(zai)邊(bian)片(pian)最上方(fang)某一角處(chu)有專為(wei)冷風門(men)鉆(zhan)(zhan)孔用的(de)加厚部位（其中心有凹進表(biao)面的(de)小(xiao)陷窩），以便鉆(zhan)(zhan)孔。如(ru)該系統為(wei)低壓蒸汽采(cai)用時，則應(ying)在(zai)邊(bian)片(pian)下部下偏1/3處(chu)亦有小(xiao)陷窩可供鉆(zhan)(zhan)孔和攻絲(si)。
鉆(zhan)孔所用鉆(zhan)頭直徑(jing)為(wei)ф8.6mm或ф8.7mm.
2. 散熱器安裝(zhuang)

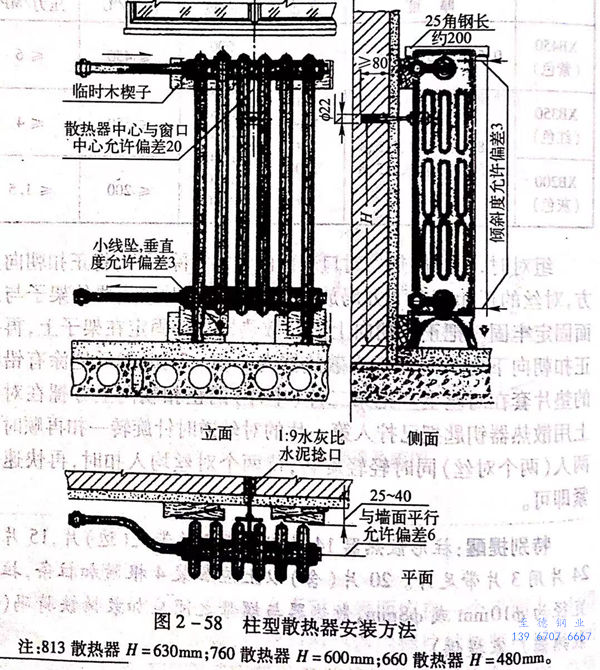

在這里，散(san)熱器(qi)(qi)安(an)(an)裝(zhuang)是指鑄鐵柱型帶足散(san)熱器(qi)(qi)安(an)(an)裝(zhuang)。安(an)(an)裝(zhuang)前(qian)要將已撼的燈(deng)叉彎(wan)（來回彎(wan)）裝(zhuang)到散(san)熱器(qi)(qi)上，如圖(tu)2-58所示(shi)。
圖2-59是鑄鐵柱(zhu)型(xing)散熱(re)器安裝(zhuang)，也(ye)適用于鋼柱(zhu)型(xing)散熱(re)器安裝(zhuang)。
圖(tu)2-60為散熱器鉤子制作(zuo)圖(tu)。
圖(tu)2-61 為散熱器卡子制作圖(tu)。

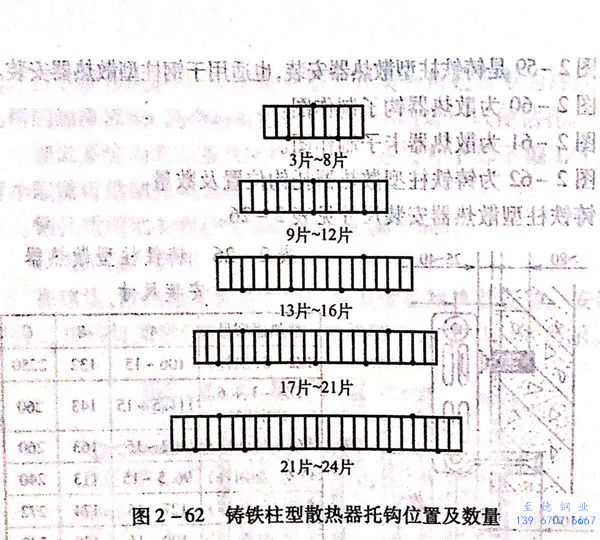

圖2-62為鑄(zhu)鐵(tie)柱型散熱器托鉤位置及數(shu)量(liang)。
鑄鐵柱型散(san)執(zhi)器安裝尺寸見表(biao)2-26。

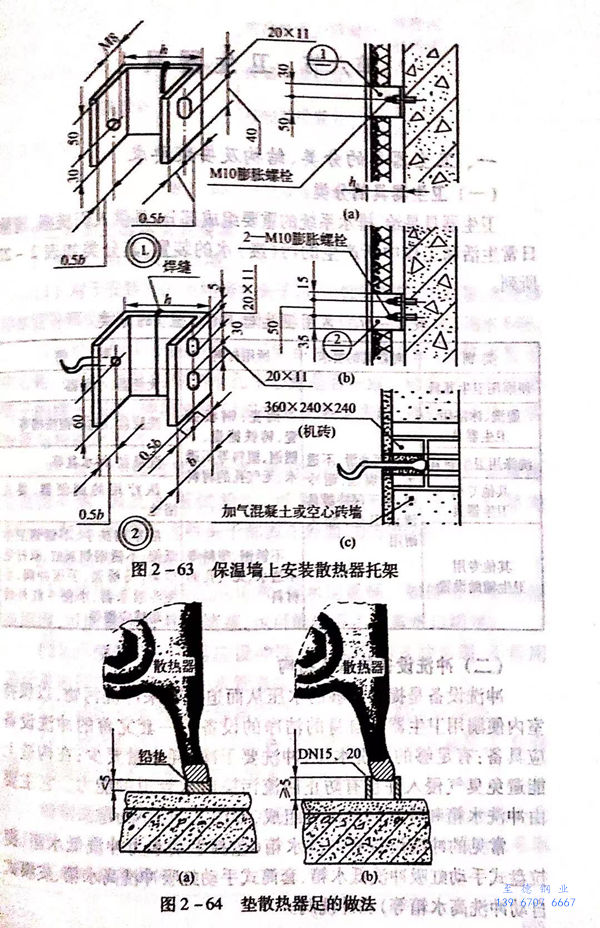

圖(tu)2-63是在(zai)有保溫層(ceng)(ceng)、空氣隔(ge)層(ceng)(ceng)的(de)(de)墻上(shang)安裝散(san)熱器托(tuo)(tuo)架（鉤(gou)(gou)）的(de)(de)做法。圖(tu)2-63(a)和(he)圖(tu)2-63(b)的(de)(de)保溫層(ceng)(ceng)、空氣隔(ge)層(ceng)(ceng)的(de)(de)總厚度用h表示。散(san)熱器的(de)(de)托(tuo)(tuo)鉤(gou)(gou)（架）固定在(zai)用14號槽鋼改制的(de)(de)“過渡(du)件”上(shang)。如(ru)用于柱形散(san)熱器的(de)(de)固定卡等(deng)，在(zai)槽鋼的(de)(de)腿(tui)上(shang)所需(xu)位置鉆(zhan)ф6.7的(de)(de)孔，進行M8普(pu)通(tong)螺(luo)紋攻(gong)絲(si)；如(ru)果(guo)是柱形散(san)熱器托(tuo)(tuo)鉤(gou)(gou)，可鉆(zhan)?16孔將?16托(tuo)(tuo)鉤(gou)(gou)插入孔內焊牢（見圖(tu)2-63)。
圖2-63(c)是在加(jia)氣混凝土或空(kong)心磚墻(qiang)(qiang)上安裝散熱器托鉤做(zuo)法。在所需標高、位(wei)置用機磚砌：長(chang)度(du)＝360mm、高度(du)＝240mm、厚度(du)同墻(qiang)(qiang)厚度(du)。托鉤上下(xia)均(jun)應有不(bu)少于一(yi)層整磚；托鉤左右方向凈距均(jun)不(bu)小于120mm。
由于樓層(ceng)高度和地面抹灰厚度的(de)(de)(de)偏差而(er)影(ying)響立管甩口(kou)高度時(shi)(shi)，只(zhi)能采取鋸或墊散(san)熱器的(de)(de)(de)足來解(jie)決。圖(tu)2-64是(shi)墊的(de)(de)(de)方法(fa)，圖(tu)2-64(a)的(de)(de)(de)做法(fa)是(shi)因為(wei)散(san)熱器與地面的(de)(de)(de)間(jian)隙小，而(er)采用(yong)青鉛；圖(tu)2-64(b)的(de)(de)(de)做法(fa)是(shi)因為(wei)間(jian)隙較(jiao)大時(shi)(shi)的(de)(de)(de)做法(fa)。如(ru)果(guo)墊的(de)(de)(de)再高些(xie)時(shi)(shi)，則(ze)應點焊在散(san)熱器足上。
