①. 乙字彎制作：乙字彎又(you)叫回管、燈叉管。


    乙字彎(wan)在用作室內(nei)采暖(nuan)系(xi)(xi)統(tong)散熱(re)器進出口與立管(guan)的(de)連(lian)接(jie)時，管(guan)徑為DN15~20(mm),在工地可用手工冷(leng)彎(wan)制(zhi)作。制(zhi)作時先彎(wan)曲一個角度(du)，再由H定(ding)位(wei)第(di)二個角度(du)彎(wan)曲點，因為保證兩平(ping)(ping)行(xing)管(guan)間距離H的(de)準(zhun)確是保證系(xi)(xi)統(tong)安裝平(ping)(ping)、直的(de)關鍵尺寸(cun)。這樣做可以避免角度(du)彎(wan)曲不(bu)準(zhun)、定(ding)位(wei)準(zhun)造成H不(bu)冷(leng)。彎(wan)制(zhi)后，乙字彎(wan)管(guan)整(zheng)體(ti)要與平(ping)(ping)面(mian)貼(tie)合，沒有翹起(qi)現象。

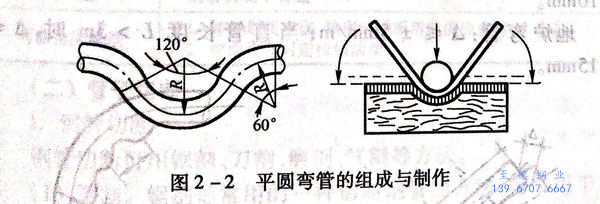

②. 半圓彎的(de)制作(zuo)：半圓彎一(yi)般(ban)由三個(ge)彎曲(qu)半徑相同的(de)兩個(ge)60°(或45°)彎管(guan)(guan)及一(yi)個(ge)120°彎管(guan)(guan)組(zu)成，如圖(tu)2-2所(suo)示(shi)。其展開(kai)長度L為   L ＝3/4 πR(mm)




   制作時(shi)先彎(wan)(wan)(wan)曲兩(liang)(liang)側(ce)的彎(wan)(wan)(wan)管(guan)，再用(yong)胎管(guan)壓制中間的120°彎(wan)(wan)(wan)。半圓(yuan)彎(wan)(wan)(wan)管(guan)用(yong)于兩(liang)(liang)管(guan)交叉又在同一平面(mian)上、一個(ge)管(guan)采用(yong)半圓(yuan)彎(wan)(wan)(wan)管(guan)繞(rao)過另(ling)一管(guan)。

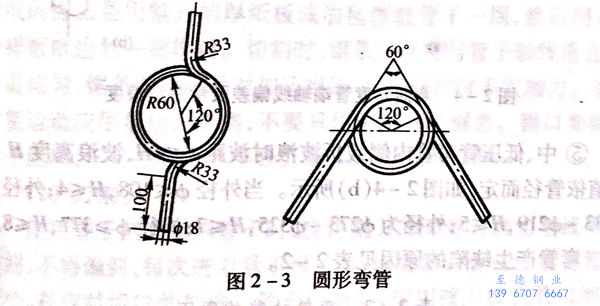

 ③. 圓(yuan)形(xing)(xing)彎管(guan)的制(zhi)作(zuo)：用作(zuo)安(an)裝壓(ya)力(li)表(biao)的圓(yuan)形(xing)(xing)彎管(guan)如圖2-3所示。




  煨制此管(guan)(guan)(guan)(guan)(guan)用(yong)無(wu)縫鋼(gang)管(guan)(guan)(guan)(guan)(guan)，選擇稍小于圓環內圓的(de)鋼(gang)管(guan)(guan)(guan)(guan)(guan)做胎具（如選擇φ100管(guan)(guan)(guan)(guan)(guan)），用(yong)氧－乙(yi)炔火焰烘烤，先煨環彎至(zhi)兩側管(guan)(guan)(guan)(guan)(guan)子夾角(jiao)為(wei)60°狀態(tai)時澆水冷卻(que)后(hou)，再煨兩側立(li)管(guan)(guan)(guan)(guan)(guan)弧管(guan)(guan)(guan)(guan)(guan)，逐個完成，使兩立(li)管(guan)(guan)(guan)(guan)(guan)在同一中心線上(shang)。


制(zhi)作彎管的質量標準及產生缺陷原因


 ①. 無裂(lie)紋、分層、過燒(shao)等缺陷。外圓弧應均勻，不(bu)扭曲(qu)。


 ②. 壁(bi)厚減(jian)薄率(lv)：中、低壓管≤15%,高(gao)壓管≤10%,且不小于設計(ji)壁(bi)厚。


 ③. 橢圓(yuan)度：中(zhong)、低壓管(guan)≤8%,高壓管(guan)≤5%.

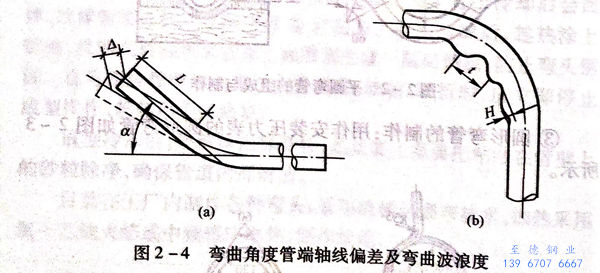

 ④. 中(zhong)、低壓管(guan)(guan)彎(wan)管(guan)(guan)的彎(wan)曲角度偏(pian)差：按(an)彎(wan)管(guan)(guan)段直管(guan)(guan)長管(guan)(guan)端偏(pian)差Δ計，如圖2-4(a)所示。




   機械彎管(guan)：Δ≤±3mm/m;當直(zhi)管(guan)長度L>3m時，Δ≤±10mm.


  地爐彎管：Δ≤±5mm/m;當直管長度L>3m時，Δ≤±15mm.


⑤. 中、低壓(ya)管(guan)彎管(guan)內側皺(zhou)折(zhe)波浪時波距t≤4H,波浪高度H允(yun)許值依(yi)管(guan)徑(jing)(jing)(jing)(jing)而定(ding)，如圖2-4(b)所示。當(dang)外徑(jing)(jing)(jing)(jing)ф≤108,H≤4;外徑(jing)(jing)(jing)(jing)為φ133~ф219,H≤5;外徑(jing)(jing)(jing)(jing)為ф273~ф325,H≤7;外徑(jing)(jing)(jing)(jing)ф≥377,H≤8。

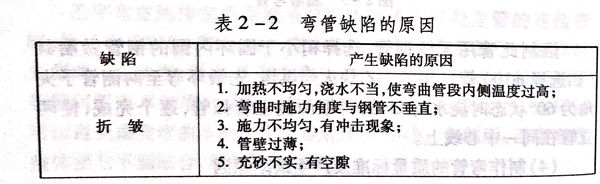

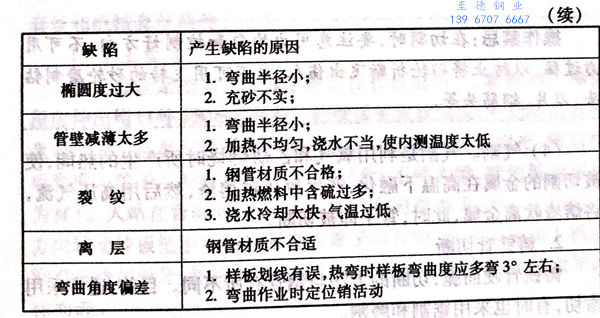

彎管產生缺(que)陷的原(yuan)因見表2-2。
