在腐蝕介質中，金屬與金屬或非金屬表面構成非常狹窄的縫隙內產生的一種局部腐蝕現象，被稱作縫(feng)隙腐蝕。這類腐蝕常常發生于墊片底面、搭接縫、表面沉積物或海洋生物附著物與金屬表面接觸區域。

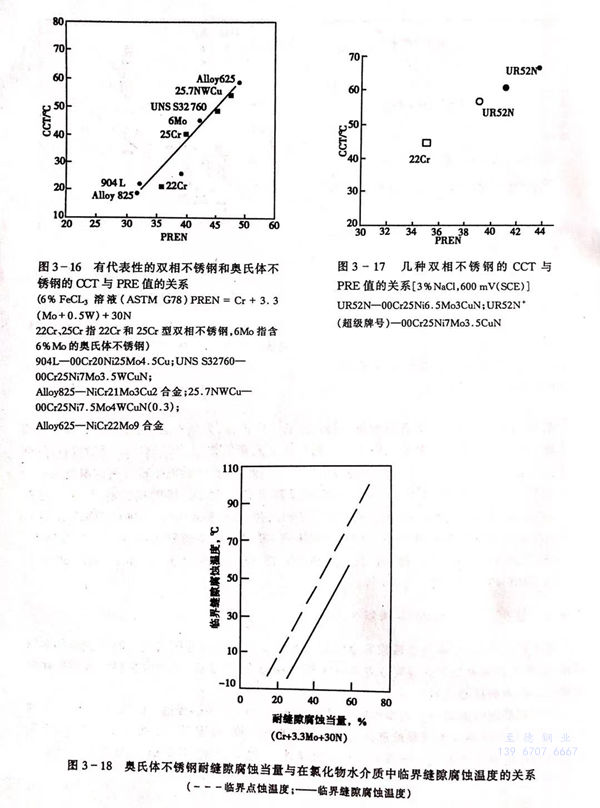

 不銹鋼的耐縫隙腐蝕能力常以臨界縫隙腐蝕溫度CCT予以表達。CCT與鋼中PRE的關系，對于耐縫(feng)隙腐蝕(shi)不銹鋼的選擇具有重要的指導價值，見圖3-16和圖3-17.合金元素對鋼耐縫隙腐蝕性能的影響具有一致的規律性，只是CCT較CPT稍低（見圖3-18).

 耐縫隙(xi)(xi)腐蝕不銹鋼(gang)的選擇和服役環境(jing)密切相關，在大氣，高純水(shui)(shui)和淡水(shui)(shui)中，當Cr17型和18-8不銹鋼(gang)出現縫隙(xi)(xi)腐蝕時(shi)，可選用00Cr18Mo1、00Cr18Mo2、00Cr17Ni14Mo2、00Cr19Ni13Mo3、00Cr18Ni5Mo3Si2(N)、00Cr22Ni5Mo3N等，一般可滿(man)足要求。若仍不滿(man)意，可選用00Cr26Mo1、00Cr25Ni4Mo4、00Cr30Mo2、00Cr29Ni2Mo4、00Cr29Ni4Mo2、00Cr18Ni16Mn5Mo5(N)、00Cr20Ni25Mo4.5Cu(N)、00Cr20Ni18Mo6N、00Cr24Ni22Mo7N、00Cr22Ni17Mn5Mo3NNb等。

 上述(shu)的(de)耐縫隙(xi)腐蝕(shi)不銹(xiu)鋼(gang)其耐縫隙(xi)腐蝕(shi)是相對而言，實際(ji)上在不銹(xiu)鋼(gang)范疇(chou)內，對縫隙(xi)腐蝕(shi)完(wan)全免疫的(de)牌號(hao)目(mu)前尚未誕生。為解決不銹(xiu)鋼(gang)的(de)縫隙(xi)腐蝕(shi)問題，除選擇合適的(de)不銹(xiu)鋼(gang)外(wai)，在設(she)計和使(shi)用中應盡量避免縫隙(xi)的(de)產生。
