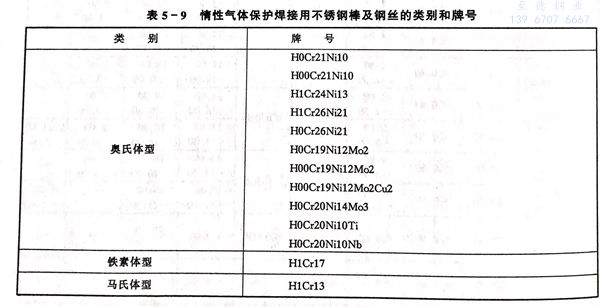

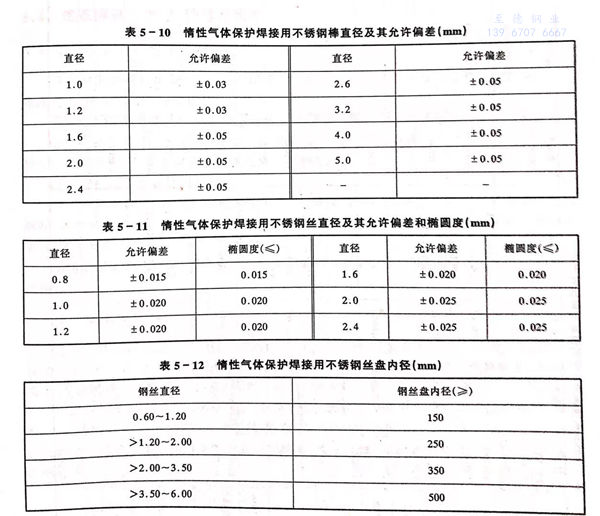

不銹鋼氣體保護焊接方法有如下形式：非熔化極氣體保護電弧焊，即鎢極惰性氣體保護焊（簡稱TIG焊）；熔化極氣體保護電弧焊，包括熔化極惰性氣體保護焊（簡稱MIG焊）和熔化極活性氣體保護焊（簡稱MAG焊）。冶金部頒標準YB/T5091-93規定了惰性氣體保護焊用不銹鋼棒及鋼絲的類別和牌號，見表5-9;對鋼棒直徑、鋼絲直徑和鋼絲盤內徑也有一定要求，分別見表5-10、表5-11和表5-12.其中鋼絲直徑和鋼絲盤內徑是氣體保護熔化極焊接方法提出的特殊要求。鋼絲應規整，不得散亂或成“8”字形。鋼棒長度為1000mm,允許正偏差≤50mm。

  不(bu)(bu)銹鋼(gang)氣體(ti)(ti)保護焊接(jie)(jie)(jie)(jie)方(fang)法中，TIG焊是最(zui)為普(pu)遍(bian)的焊接(jie)(jie)(jie)(jie)方(fang)法之一。它是用(yong)(yong)鎢極作(zuo)為電(dian)極，通(tong)過不(bu)(bu)加(jia)填(tian)充(chong)焊絲(si)(si)(si)(si)或加(jia)填(tian)充(chong)焊絲(si)(si)(si)(si)，在惰性氣體(ti)(ti)保護氣氛中進(jin)行的焊接(jie)(jie)(jie)(jie)。所(suo)謂不(bu)(bu)加(jia)填(tian)充(chong)焊絲(si)(si)(si)(si)焊接(jie)(jie)(jie)(jie)，就是將被(bei)焊母材金(jin)屬直接(jie)(jie)(jie)(jie)加(jia)熱熔(rong)化(hua)(hua)，待(dai)熔(rong)池(chi)凝固后(hou)直接(jie)(jie)(jie)(jie)形成(cheng)焊接(jie)(jie)(jie)(jie)接(jie)(jie)(jie)(jie)頭。它廣泛應(ying)用(yong)(yong)于薄(bo)板的焊接(jie)(jie)(jie)(jie)。加(jia)填(tian)充(chong)焊絲(si)(si)(si)(si)焊接(jie)(jie)(jie)(jie)時(shi)，所(suo)選(xuan)用(yong)(yong)的焊絲(si)(si)(si)(si)可通(tong)過從母材金(jin)屬裁(cai)剪截取，也可選(xuan)用(yong)(yong)表5-9中的專用(yong)(yong)焊絲(si)(si)(si)(si)和鋼(gang)棒(bang)。保護氣體(ti)(ti)選(xuan)用(yong)(yong)純氬，它是一種很好的惰性氣體(ti)(ti)，焊接(jie)(jie)(jie)(jie)過程中不(bu)(bu)會氧(yang)化(hua)(hua)，所(suo)以焊絲(si)(si)(si)(si)熔(rong)化(hua)(hua)后(hou)化(hua)(hua)學成(cheng)分(fen)(fen)基(ji)本不(bu)(bu)變，即焊絲(si)(si)(si)(si)的化(hua)(hua)學成(cheng)分(fen)(fen)就是焊縫金(jin)屬的化(hua)(hua)學成(cheng)分(fen)(fen)。TIG焊接(jie)(jie)(jie)(jie)時(shi)熱輸入小，焊接(jie)(jie)(jie)(jie)接(jie)(jie)(jie)(jie)頭強(qiang)度和韌、塑(su)性都優(you)良(liang)，很容易(yi)滿足各方(fang)面的性能要求。

  MIG焊是焊接不銹鋼機械化程度較高的方法之一，適用于薄、中厚度不銹鋼板的焊接。為了改善電弧特性，在Ar氣中混入適量O₂或CO₂,即成為MAG焊接方法。焊接超低碳不銹鋼時不能采用95%Ar+5%CO₂混合氣體，只可采用98%Ar+2%CO₂混合氣體。這是因為CO₂氣的滲入使焊縫增碳，不利于焊接接頭耐腐蝕性能。無論MIG焊，還是MAG焊，必須選用惰性氣體保護焊接用鋼絲。

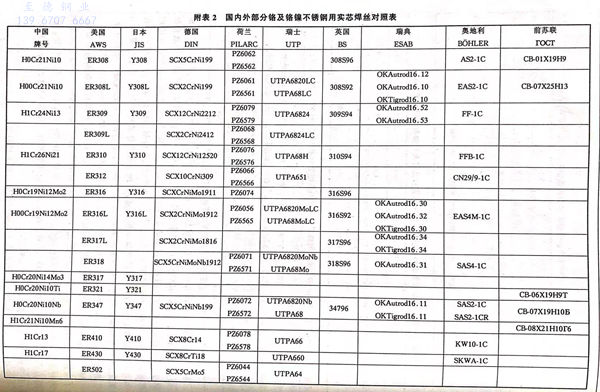

  我國與部分(fen)國家(jia)情性氣體保護焊(han)(han)用不銹(xiu)鋼(gang)焊(han)(han)絲對照表見附(fu)表2。
