焊接普通鐵素體不銹鋼，通常可以采用兩種類型的填充材料。

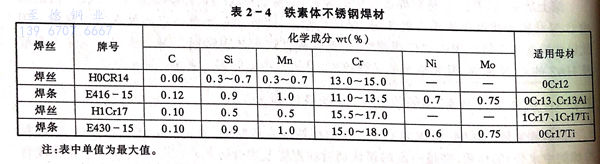

 1. 用(yong)與被(bei)焊(han)鋼材相(xiang)同(tong)類型的(de)(de)(de)焊(han)接材料(liao)。如0Cr12,0Cr13,0Cr13A1等(deng)鋼采用(yong)0Cr13Nb（AWS405Nb)的(de)(de)(de)焊(han)絲或焊(han)條，0Cr17、0Cr17Ti鋼使用(yong)1Cr17(Ti)的(de)(de)(de)焊(han)絲和(he)焊(han)條等(deng)。除(chu)以上Cr13和(he)Cr17鐵(tie)素體不銹(xiu)鋼，目前已(yi)有相(xiang)應(ying)的(de)(de)(de)同(tong)質焊(han)材標(biao)準(zhun)外，大部分高鉻鐵(tie)素體不銹(xiu)鋼均采用(yong)與母(mu)材同(tong)成分的(de)(de)(de)焊(han)材或自行研制(zhi)的(de)(de)(de)焊(han)材，未列入標(biao)準(zhun)。表2-4是(shi)兩種手工(gong)焊(han)材的(de)(de)(de)化學成分。在(zai)要(yao)求焊(han)縫金屬與母(mu)材具有相(xiang)同(tong)的(de)(de)(de)導(dao)電、導(dao)磁及力學等(deng)物(wu)理性能(neng)和(he)表面色澤時，應(ying)選同(tong)質的(de)(de)(de)焊(han)材。

 2. 采用奧氏體(ti)焊材甚(shen)至可(ke)以(yi)采用鎳基合金的(de)(de)焊材，實際上是異種(zhong)材料焊接，有利于提高焊接接頭的(de)(de)塑(su)韌性，可(ke)以(yi)免除焊前預熱焊后熱處理(li)。不(bu)過(guo)不(bu)進(jin)行焊后熱處理(li)，不(bu)含穩定元素(su)的(de)(de)鐵(tie)素(su)體(ti)不(bu)銹鋼的(de)(de)HAZ的(de)(de)敏化和晶(jing)間腐(fu)蝕(shi)傾向將難以(yi)消除。

 3. 高純鐵素體(ti)不(bu)銹鋼的焊接工(gong)藝與(yu)焊接材料選擇

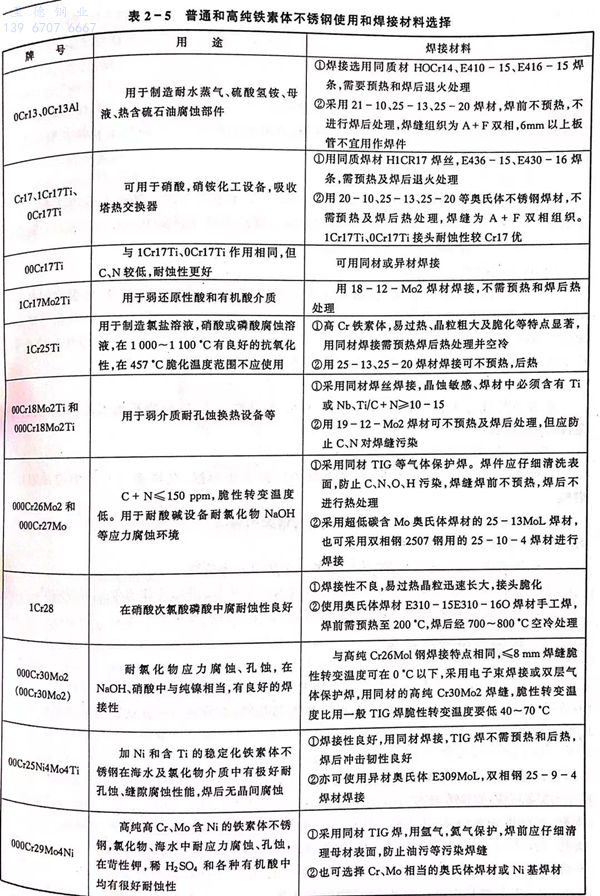

 對于(yu)碳、氮、氧等間隙(xi)元(yuan)素含量(liang)極低(di)的(de)(de)高(gao)純鐵素體不(bu)銹鋼，高(gao)溫引起的(de)(de)脆化并不(bu)顯著(zhu)，焊(han)(han)(han)(han)(han)接接頭具有很好的(de)(de)塑(su)韌性(xing)，不(bu)需(xu)焊(han)(han)(han)(han)(han)前(qian)預熱(re)和焊(han)(han)(han)(han)(han)后熱(re)處理。在要求(qiu)同種焊(han)(han)(han)(han)(han)材(cai)(cai)(cai)焊(han)(han)(han)(han)(han)接時，目(mu)前(qian)仍沒(mei)有標準(zhun)化的(de)(de)高(gao)純鐵素體不(bu)銹鋼的(de)(de)焊(han)(han)(han)(han)(han)接材(cai)(cai)(cai)料(liao)，一般采(cai)用與母材(cai)(cai)(cai)同成分的(de)(de)焊(han)(han)(han)(han)(han)材(cai)(cai)(cai)作為填充材(cai)(cai)(cai)料(liao)，由于(yu)高(gao)純鐵素體不(bu)銹鋼中的(de)(de)間隙(xi)元(yuan)素含量(liang)已經極低(di)，因此關(guan)鍵是在焊(han)(han)(han)(han)(han)接過(guo)程中防止焊(han)(han)(han)(han)(han)接接頭區的(de)(de)污(wu)染，這是保(bao)證焊(han)(han)(han)(han)(han)接接頭的(de)(de)塑(su)韌性(xing)和耐蝕性(xing)的(de)(de)關(guan)鍵。表(biao)2-5是鐵素體不(bu)銹鋼的(de)(de)用途及(ji)焊(han)(han)(han)(han)(han)接材(cai)(cai)(cai)料(liao)選擇。
